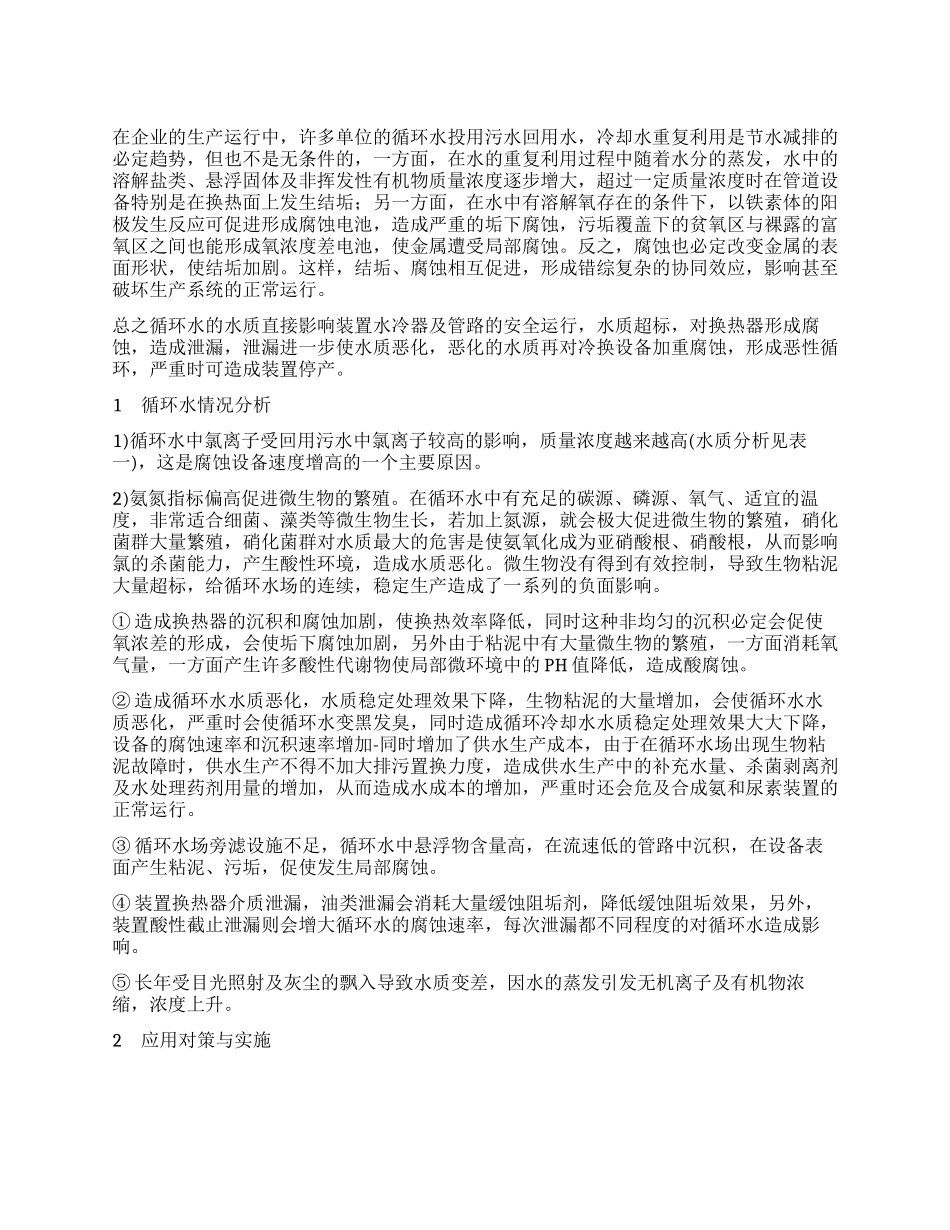

在企业的生产运行中，许多单位的循环水投用污水回用水，冷却水重复利用是节水减排的必定趋势，但也不是无条件的，一方面，在水的重复利用过程中随着水分的蒸发，水中的溶解盐类、悬浮固体及非挥发性有机物质量浓度逐步增大，超过一定质量浓度时在管道设备特别是在换热面上发生结垢；另一方面，在水中有溶解氧存在的条件下，以铁素体的阳极发生反应可促进形成腐蚀电池，造成严重的垢下腐蚀，污垢覆盖下的贫氧区与裸露的富氧区之间也能形成氧浓度差电池，使金属遭受局部腐蚀。反之，腐蚀也必定改变金属的表面形状，使结垢加剧。这样，结垢、腐蚀相互促进，形成错综复杂的协同效应，影响甚至破坏生产系统的正常运行。总之循环水的水质直接影响装置水冷器及管路的安全运行，水质超标，对换热器形成腐蚀，造成泄漏，泄漏进一步使水质恶化，恶化的水质再对冷换设备加重腐蚀，形成恶性循环，严重时可造成装置停产。1 循环水情况分析1)循环水中氯离子受回用污水中氯离子较高的影响，质量浓度越来越高(水质分析见表一)，这是腐蚀设备速度增高的一个主要原因。2)氨氮指标偏高促进微生物的繁殖。在循环水中有充足的碳源、磷源、氧气、适宜的温度，非常适合细菌、藻类等微生物生长，若加上氮源，就会极大促进微生物的繁殖，硝化菌群大量繁殖，硝化菌群对水质最大的危害是使氨氧化成为亚硝酸根、硝酸根，从而影响氯的杀菌能力，产生酸性环境，造成水质恶化。微生物没有得到有效控制，导致生物粘泥大量超标，给循环水场的连续，稳定生产造成了一系列的负面影响。① 造成换热器的沉积和腐蚀加剧，使换热效率降低，同时这种非均匀的沉积必定会促使氧浓差的形成，会使垢下腐蚀加剧，另外由于粘泥中有大量微生物的繁殖，一方面消耗氧气量，一方面产生许多酸性代谢物使局部微环境中的 PH 值降低，造成酸腐蚀。② 造成循环水水质恶化，水质稳定处理效果下降，生物粘泥的大量增加，会使循环水水质恶化，严重时会使循环水变黑发臭，同时造成循环冷却水水质稳定处理效果大大下降，设备的腐蚀速率和沉积速率增加-同时增加了供水生产成本，由于在循环水场出现生物粘泥故障时，供水生产不得不加大排污置换力度，造成供水生产中的补充水量、杀菌剥离剂及水处理药剂用量的增加，从而造成水成本的增加，严重时还会危及合成氨和尿素装置的正常运行。③ 循环水场旁滤设施不足，循环水中悬浮物含量高，在流速低的管路中沉积，在设备表面产生粘泥、污垢，促使发生局部腐蚀。④...
