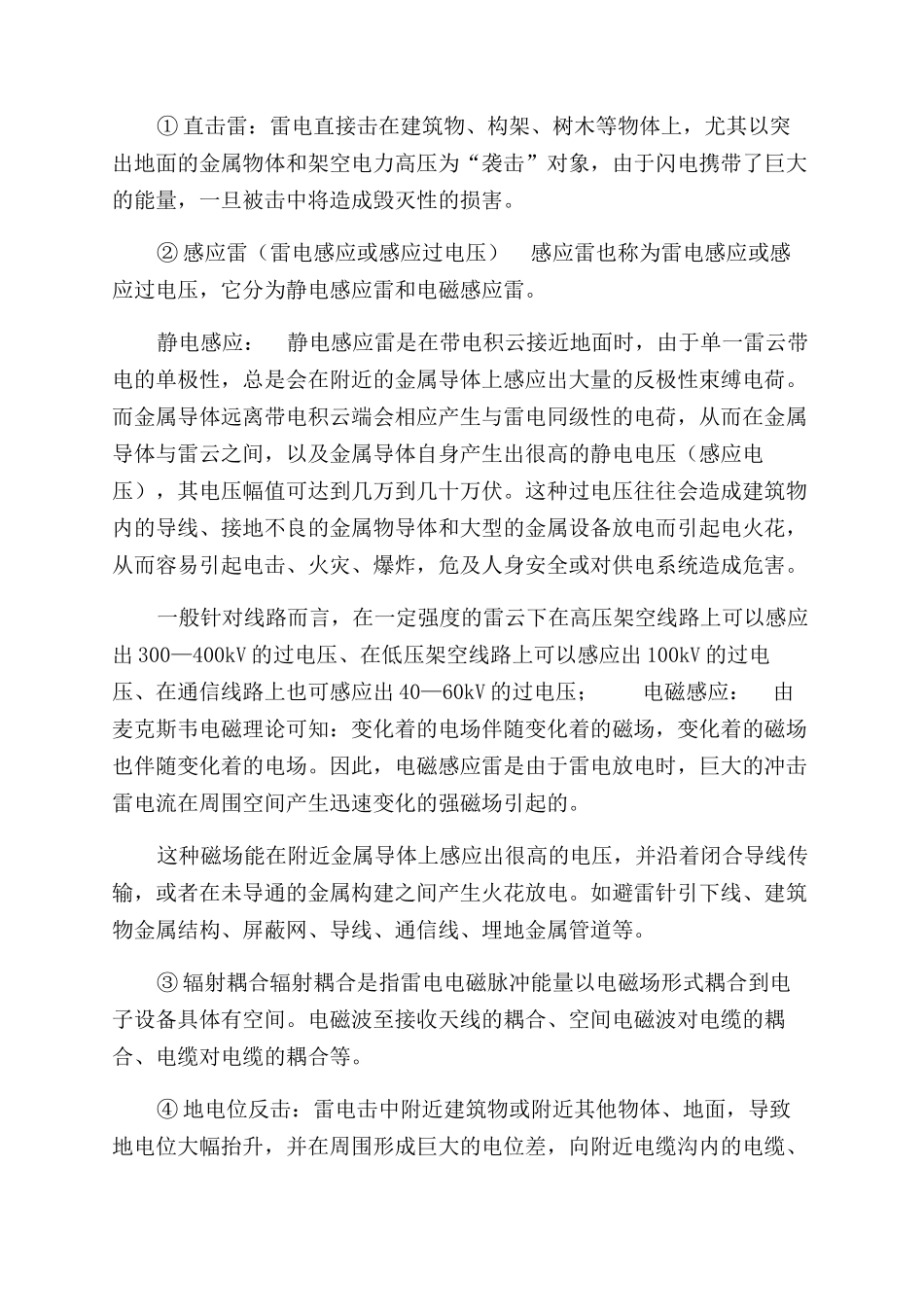

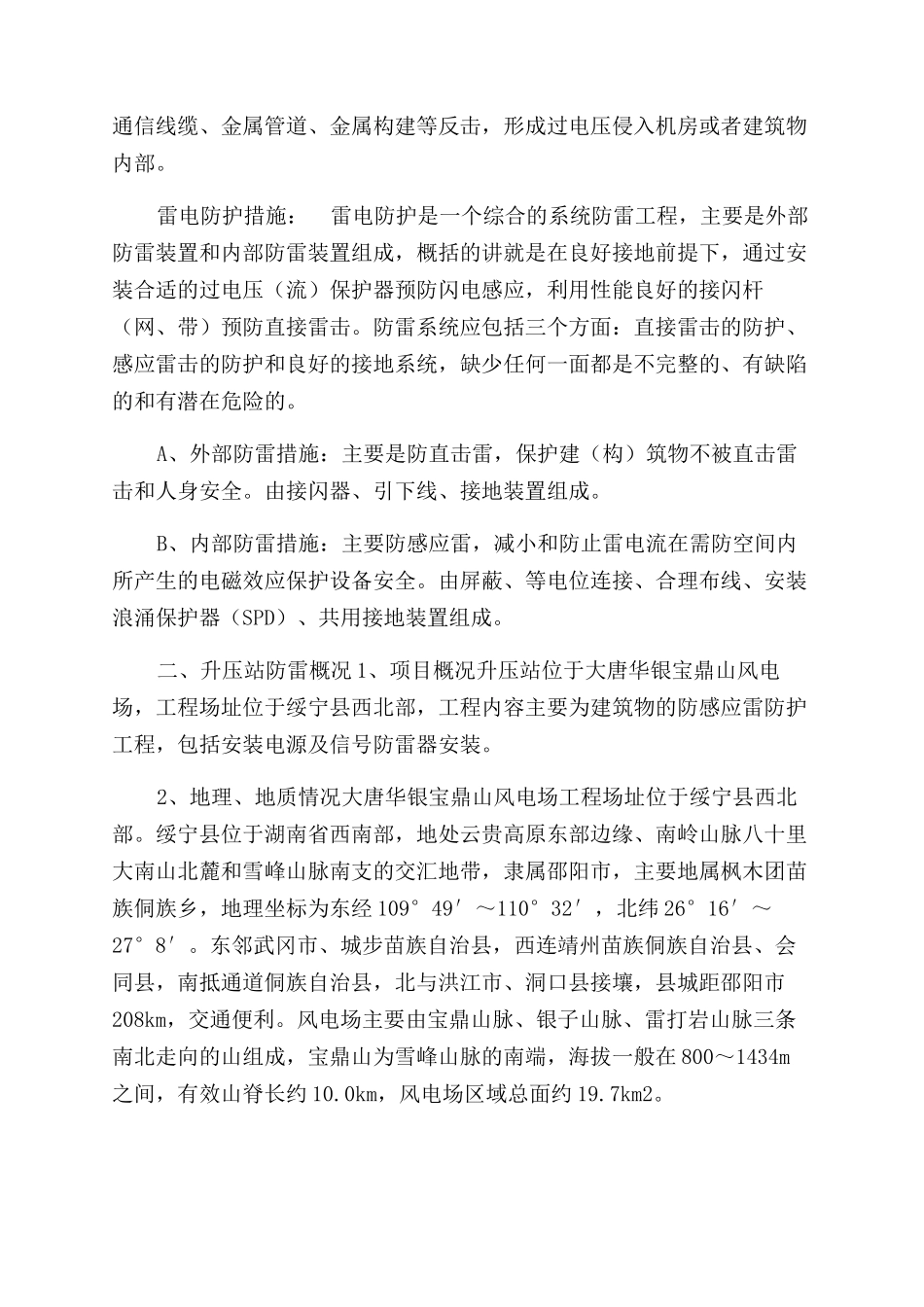

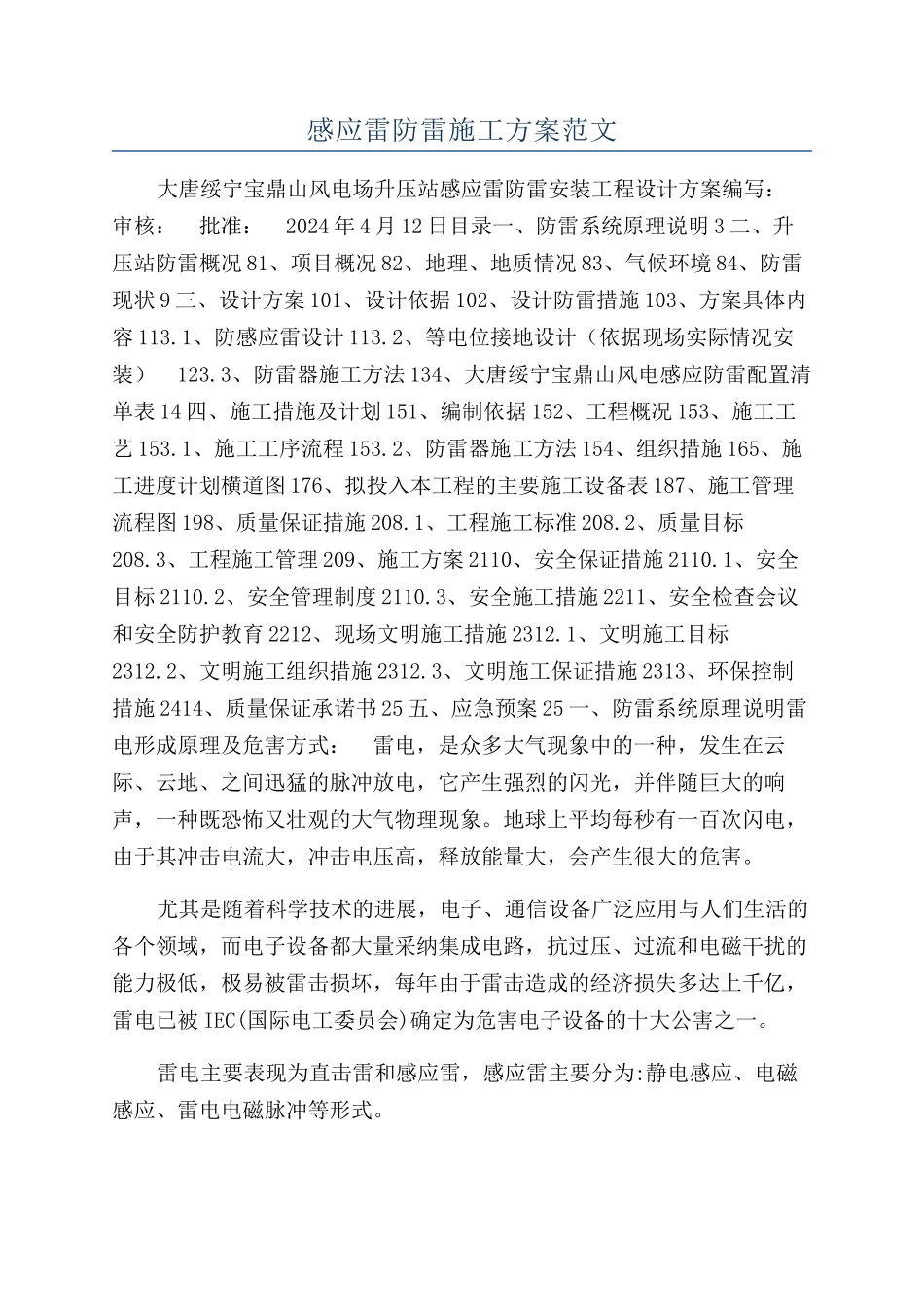

感应雷防雷施工方案范文大唐绥宁宝鼎山风电场升压站感应雷防雷安装工程设计方案编写： 审核： 批准： 2024 年 4 月 12 日目录一、防雷系统原理说明 3 二、升压站防雷概况 81、项目概况 82、地理、地质情况 83、气候环境 84、防雷现状 9 三、设计方案 101、设计依据 102、设计防雷措施 103、方案具体内容 113.1、防感应雷设计 113.2、等电位接地设计（依据现场实际情况安装） 123.3、防雷器施工方法 134、大唐绥宁宝鼎山风电感应防雷配置清单表 14 四、施工措施及计划 151、编制依据 152、工程概况 153、施工工艺 153.1、施工工序流程 153.2、防雷器施工方法 154、组织措施 165、施工进度计划横道图 176、拟投入本工程的主要施工设备表 187、施工管理流程图 198、质量保证措施 208.1、工程施工标准 208.2、质量目标208.3、工程施工管理 209、施工方案 2110、安全保证措施 2110.1、安全目标 2110.2、安全管理制度 2110.3、安全施工措施 2211、安全检查会议和安全防护教育 2212、现场文明施工措施 2312.1、文明施工目标2312.2、文明施工组织措施 2312.3、文明施工保证措施 2313、环保控制措施 2414、质量保证承诺书 25 五、应急预案 25 一、防雷系统原理说明雷电形成原理及危害方式： 雷电，是众多大气现象中的一种，发生在云际、云地、之间迅猛的脉冲放电，它产生强烈的闪光，并伴随巨大的响声，一种既恐怖又壮观的大气物理现象。地球上平均每秒有一百次闪电，由于其冲击电流大，冲击电压高，释放能量大，会产生很大的危害。尤其是随着科学技术的进展，电子、通信设备广泛应用与人们生活的各个领域，而电子设备都大量采纳集成电路，抗过压、过流和电磁干扰的能力极低，极易被雷击损坏，每年由于雷击造成的经济损失多达上千亿，雷电已被 IEC(国际电工委员会)确定为危害电子设备的十大公害之一。雷电主要表现为直击雷和感应雷，感应雷主要分为:静电感应、电磁感应、雷电电磁脉冲等形式。① 直击雷：雷电直接击在建筑物、构架、树木等物体上，尤其以突出地面的金属物体和架空电力高压为“袭击”对象，由于闪电携带了巨大的能量，一旦被击中将造成毁灭性的损害。② 感应雷（雷电感应或感应过电压） 感应雷也称为雷电感应或感应过电压，它分为静电感应雷和电磁感应雷。静电感应： 静电感应雷是在带电积云接近地面时，由于单一雷云带电的单极性，总是会在附近的金属导体上感应出大量的反极性束...
