数据中心机房动环监控系统技术方案范文

数据中心机房动环监控系统技术方案范文_第1页
1/9
数据中心机房动环监控系统技术方案范文_第2页
2/9
数据中心机房动环监控系统技术方案范文_第3页
3/9

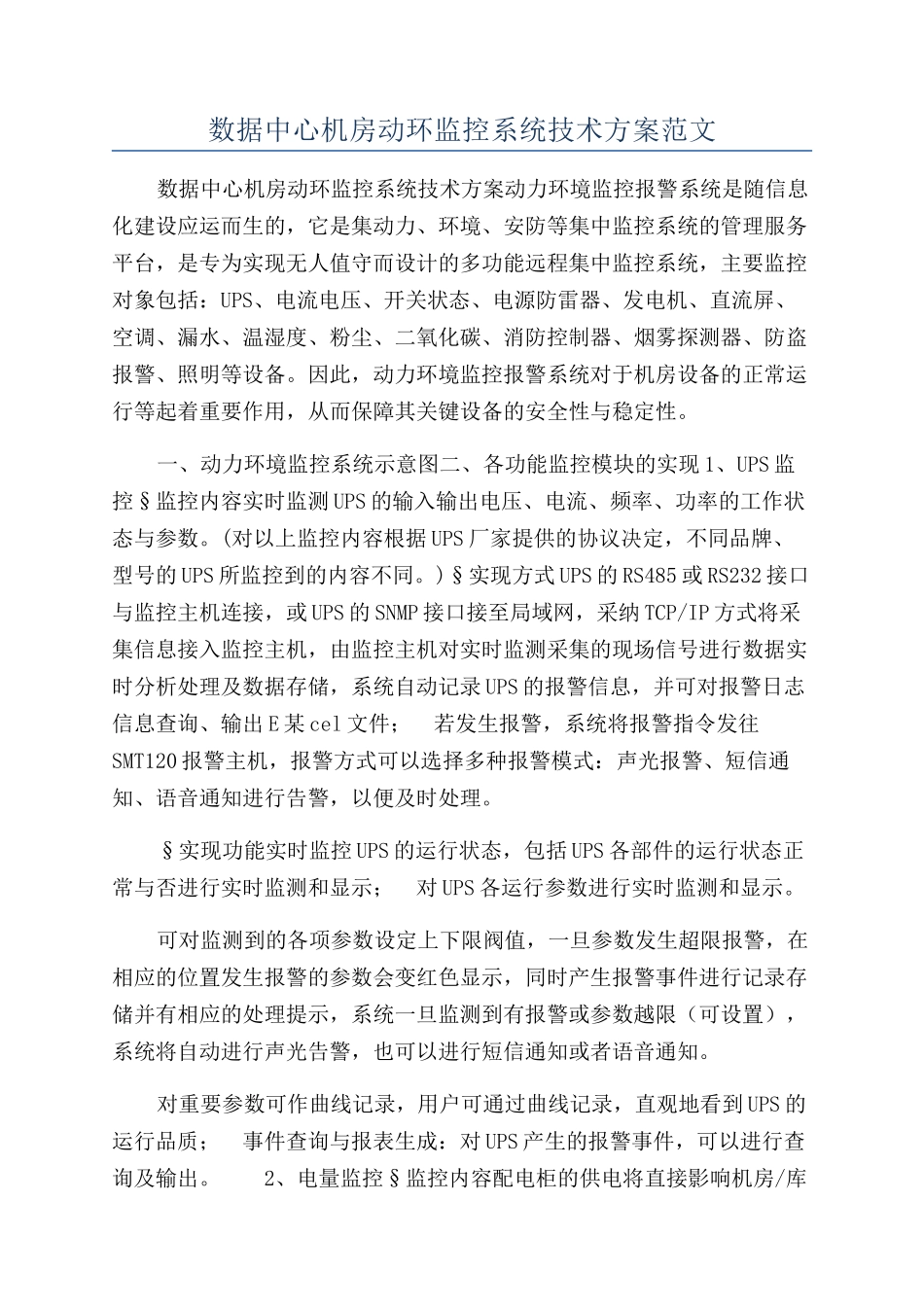

数据中心机房动环监控系统技术方案范文数据中心机房动环监控系统技术方案动力环境监控报警系统是随信息化建设应运而生的,它是集动力、环境、安防等集中监控系统的管理服务平台,是专为实现无人值守而设计的多功能远程集中监控系统,主要监控对象包括:UPS、电流电压、开关状态、电源防雷器、发电机、直流屏、空调、漏水、温湿度、粉尘、二氧化碳、消防控制器、烟雾探测器、防盗报警、照明等设备。因此,动力环境监控报警系统对于机房设备的正常运行等起着重要作用,从而保障其关键设备的安全性与稳定性。一、动力环境监控系统示意图二、各功能监控模块的实现 1、UPS 监控§监控内容实时监测 UPS 的输入输出电压、电流、频率、功率的工作状态与参数。(对以上监控内容根据 UPS 厂家提供的协议决定,不同品牌、型号的 UPS 所监控到的内容不同。)§实现方式 UPS 的 RS485 或 RS232 接口与监控主机连接,或 UPS 的 SNMP 接口接至局域网,采纳 TCP/IP 方式将采集信息接入监控主机,由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储,系统自动记录 UPS 的报警信息,并可对报警日志信息查询、输出 E 某 cel 文件; 若发生报警,系统将报警指令发往SMT120 报警主机,报警方式可以选择多种报警模式:声光报警、短信通知、语音通知进行告警,以便及时处理。§实现功能实时监控 UPS 的运行状态,包括 UPS 各部件的运行状态正常与否进行实时监测和显示; 对 UPS 各运行参数进行实时监测和显示。可对监测到的各项参数设定上下限阀值,一旦参数发生超限报警,在相应的位置发生报警的参数会变红色显示,同时产生报警事件进行记录存储并有相应的处理提示,系统一旦监测到有报警或参数越限(可设置),系统将自动进行声光告警,也可以进行短信通知或者语音通知。对重要参数可作曲线记录,用户可通过曲线记录,直观地看到 UPS 的运行品质; 事件查询与报表生成:对 UPS 产生的报警事件,可以进行查询及输出。 2、电量监控§监控内容配电柜的供电将直接影响机房/库房环境内用电设备的安全,设计在配电柜上安装电量仪对市电进行各项供电参数监测(包括三项线电压、相电压、相电流、有功功率、功率因素,有功电能、无功电能等)。§实现方式监控电量的设备主要是电量仪,电量仪的 RS485 接口接入监控主机的 RS485 接口,由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储,系统自动记录...
