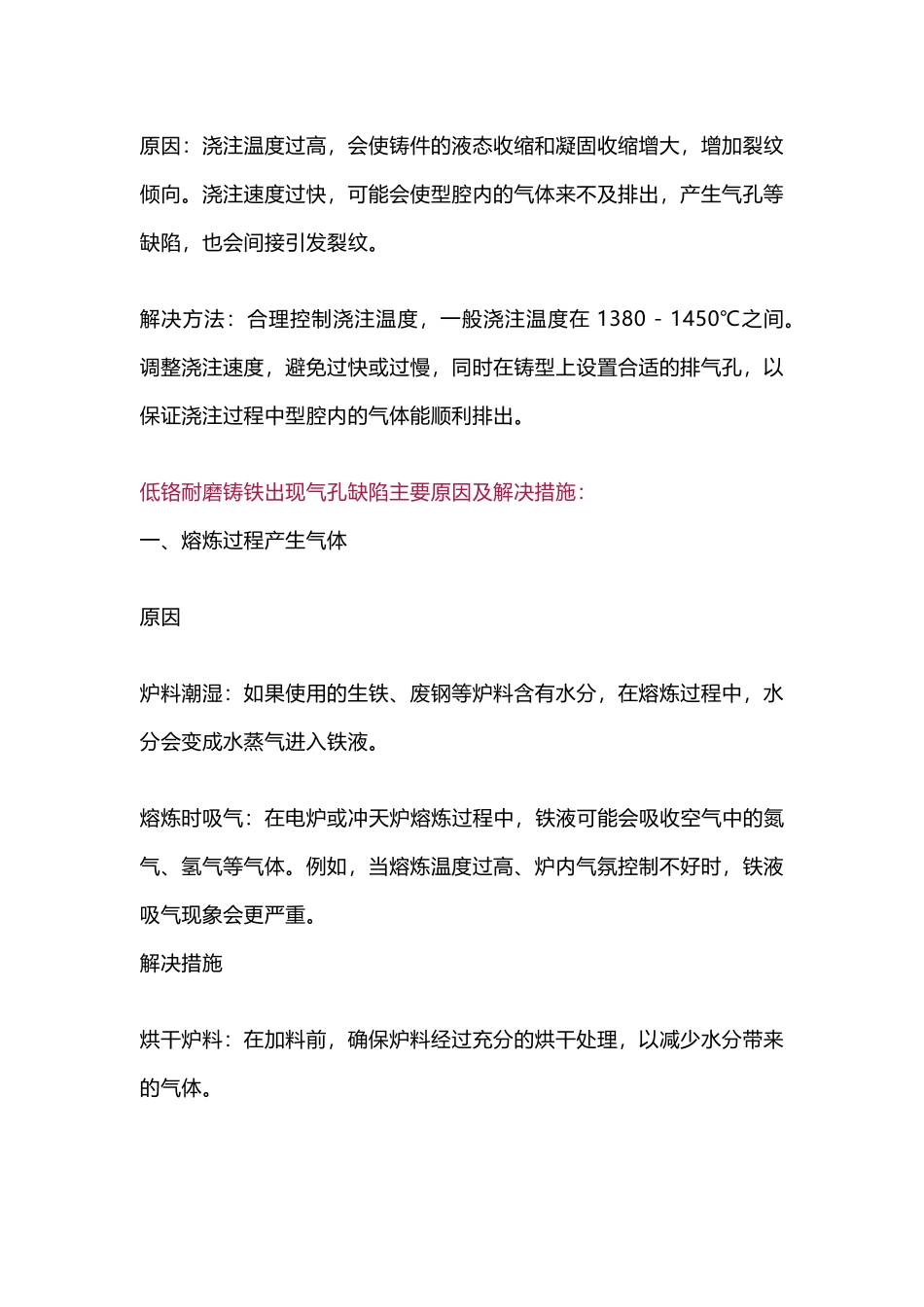

低铬耐磨铸铁出现裂纹缺陷产生原因及解决方法：一、热应力导致的裂纹原因：在铸件冷却过程中，不同部位的冷却速度不同，会产生热应力。例如，铸件薄壁部分冷却快，厚壁部分冷却慢，当热应力超过材料的强度极限时，就会产生裂纹。解决方法：可以通过优化铸件的结构设计，尽量使壁厚均匀，减少热节。在铸造工艺上，采用合适的冷却方式，如控制冷却速度，对于厚壁部分可适当采取缓冷措施，例如用保温材料覆盖，使铸件各部分冷却均匀。二、化学成分不合理原因：如果铸铁中的碳、硅等元素含量不合适，可能会影响铸铁的收缩性和韧性。例如，碳当量过高会导致铸件收缩率增大，增加裂纹产生的可能性。解决方法：严格控制化学成分，确保碳当量在合适的范围，一般低铬耐磨铸铁的碳当量在 3.2 - 3.8%左右。同时，适当调整合金元素，如添加少量的钼、镍等元素来改善铸铁的韧性。三、铸造工艺不当原因：浇注温度过高，会使铸件的液态收缩和凝固收缩增大，增加裂纹倾向。浇注速度过快，可能会使型腔内的气体来不及排出，产生气孔等缺陷，也会间接引发裂纹。解决方法：合理控制浇注温度，一般浇注温度在 1380 - 1450℃之间。调整浇注速度，避免过快或过慢，同时在铸型上设置合适的排气孔，以保证浇注过程中型腔内的气体能顺利排出。低铬耐磨铸铁出现气孔缺陷主要原因及解决措施：一、熔炼过程产生气体原因炉料潮湿：如果使用的生铁、废钢等炉料含有水分，在熔炼过程中，水分会变成水蒸气进入铁液。熔炼时吸气：在电炉或冲天炉熔炼过程中，铁液可能会吸收空气中的氮气、氢气等气体。例如，当熔炼温度过高、炉内气氛控制不好时，铁液吸气现象会更严重。解决措施烘干炉料：在加料前，确保炉料经过充分的烘干处理，以减少水分带来的气体。控制熔炼气氛和温度：对于电炉熔炼，采用合适的炉盖密封措施，减少空气进入；对于冲天炉，优化送风制度，同时控制好熔炼温度，避免温度过高导致吸气。二、浇注过程卷入气体原因浇注系统不合理：如果浇注系统设计不当，例如直浇道、横浇道和内浇道的比例不合适，可能会导致铁液在浇注过程中产生紊流，卷入空气。浇注速度过快：浇注速度太快时，型腔内的气体来不及排出，就会被铁液卷入形成气孔。解决措施优化浇注系统：设计合理的浇注系统，使铁液能够平稳地流入型腔，例如采用底注式浇注系统，或者在浇注系统中设置过滤器和缓冲装置，减少铁液的紊流。控制浇注速度：根据铸件的形状、大小和铸型的情况，合理控制浇注速度，使...
