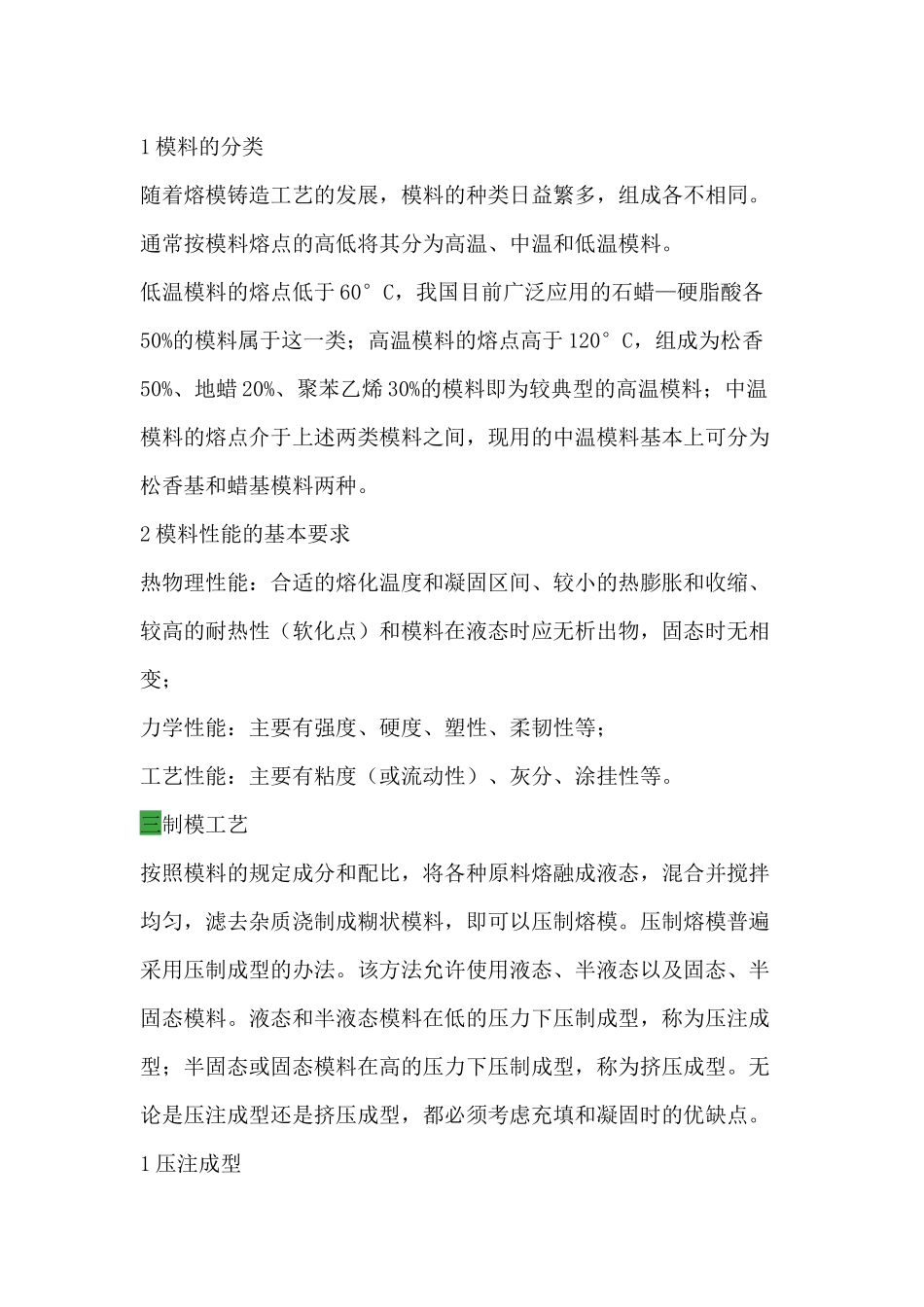

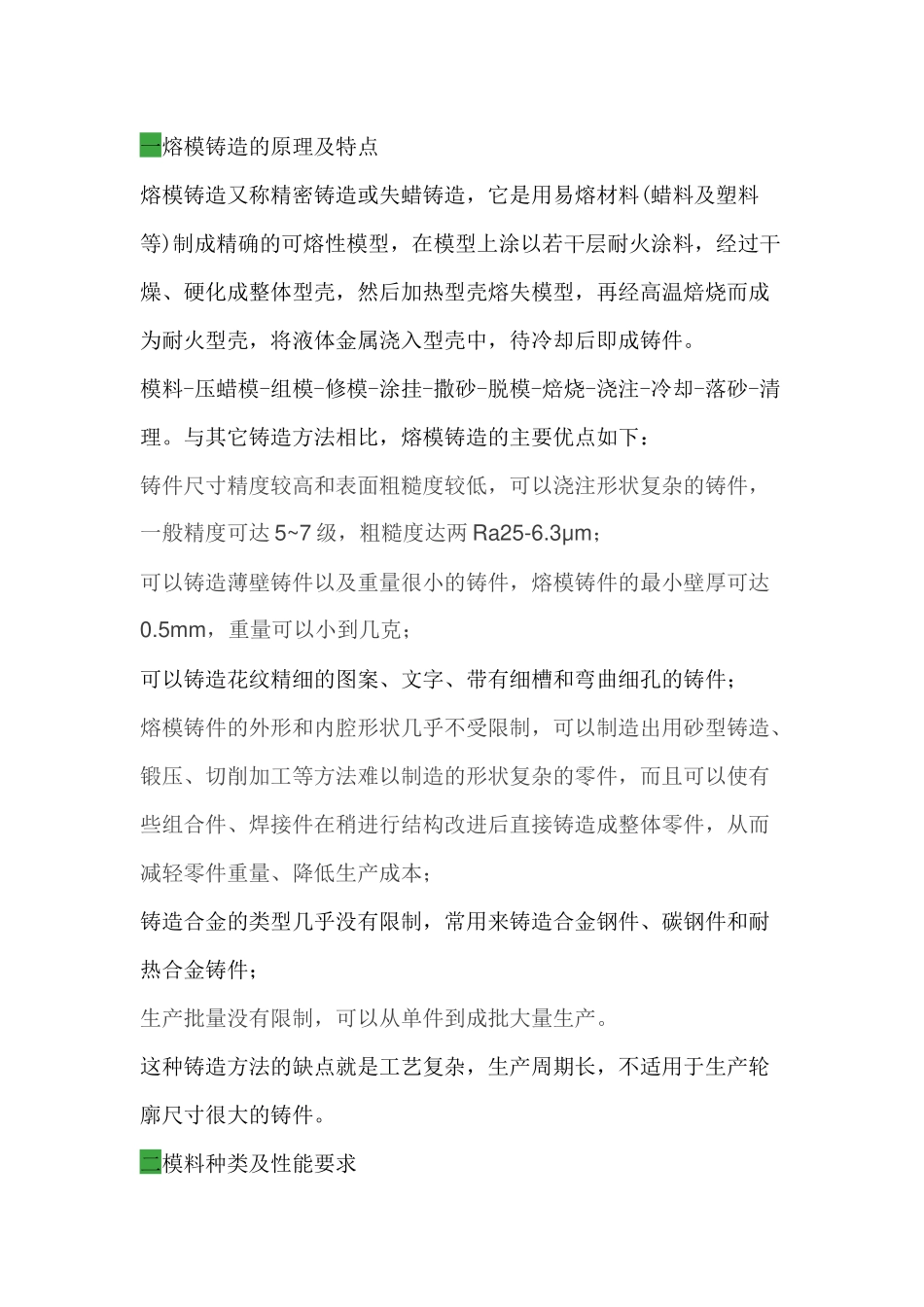

一熔模铸造的原理及特点熔模铸造又称精密铸造或失蜡铸造，它是用易熔材料(蜡料及塑料等)制成精确的可熔性模型，在模型上涂以若干层耐火涂料，经过干燥、硬化成整体型壳，然后加热型壳熔失模型，再经高温焙烧而成为耐火型壳，将液体金属浇入型壳中，待冷却后即成铸件。 模料-压蜡模-组模-修模-涂挂-撒砂-脱模-焙烧-浇注-冷却-落砂-清理。与其它铸造方法相比，熔模铸造的主要优点如下：铸件尺寸精度较高和表面粗糙度较低，可以浇注形状复杂的铸件，一般精度可达 5~7 级，粗糙度达两 Ra25-6.3μm；可以铸造薄壁铸件以及重量很小的铸件，熔模铸件的最小壁厚可达0.5mm，重量可以小到几克；可以铸造花纹精细的图案、文字、带有细槽和弯曲细孔的铸件；熔模铸件的外形和内腔形状几乎不受限制，可以制造出用砂型铸造、锻压、切削加工等方法难以制造的形状复杂的零件，而且可以使有些组合件、焊接件在稍进行结构改进后直接铸造成整体零件，从而减轻零件重量、降低生产成本；铸造合金的类型几乎没有限制，常用来铸造合金钢件、碳钢件和耐热合金铸件；生产批量没有限制，可以从单件到成批大量生产。这种铸造方法的缺点就是工艺复杂，生产周期长，不适用于生产轮廓尺寸很大的铸件。二模料种类及性能要求1 模料的分类随着熔模铸造工艺的发展，模料的种类日益繁多，组成各不相同。通常按模料熔点的高低将其分为高温、中温和低温模料。 低温模料的熔点低于 60°C，我国目前广泛应用的石蜡—硬脂酸各50%的模料属于这一类；高温模料的熔点高于 120°C，组成为松香50%、地蜡 20%、聚苯乙烯 30%的模料即为较典型的高温模料；中温模料的熔点介于上述两类模料之间，现用的中温模料基本上可分为松香基和蜡基模料两种。2 模料性能的基本要求 热物理性能：合适的熔化温度和凝固区间、较小的热膨胀和收缩、较高的耐热性（软化点）和模料在液态时应无析出物，固态时无相变； 力学性能：主要有强度、硬度、塑性、柔韧性等； 工艺性能：主要有粘度（或流动性）、灰分、涂挂性等。三制模工艺按照模料的规定成分和配比，将各种原料熔融成液态，混合并搅拌均匀，滤去杂质浇制成糊状模料，即可以压制熔模。压制熔模普遍采用压制成型的办法。该方法允许使用液态、半液态以及固态、半固态模料。液态和半液态模料在低的压力下压制成型，称为压注成型；半固态或固态模料在高的压力下压制成型，称为挤压成型。无论是压注成型还是挤压成型，都必须考虑充填和凝固时的优缺点。...
