膨胀机检修规程

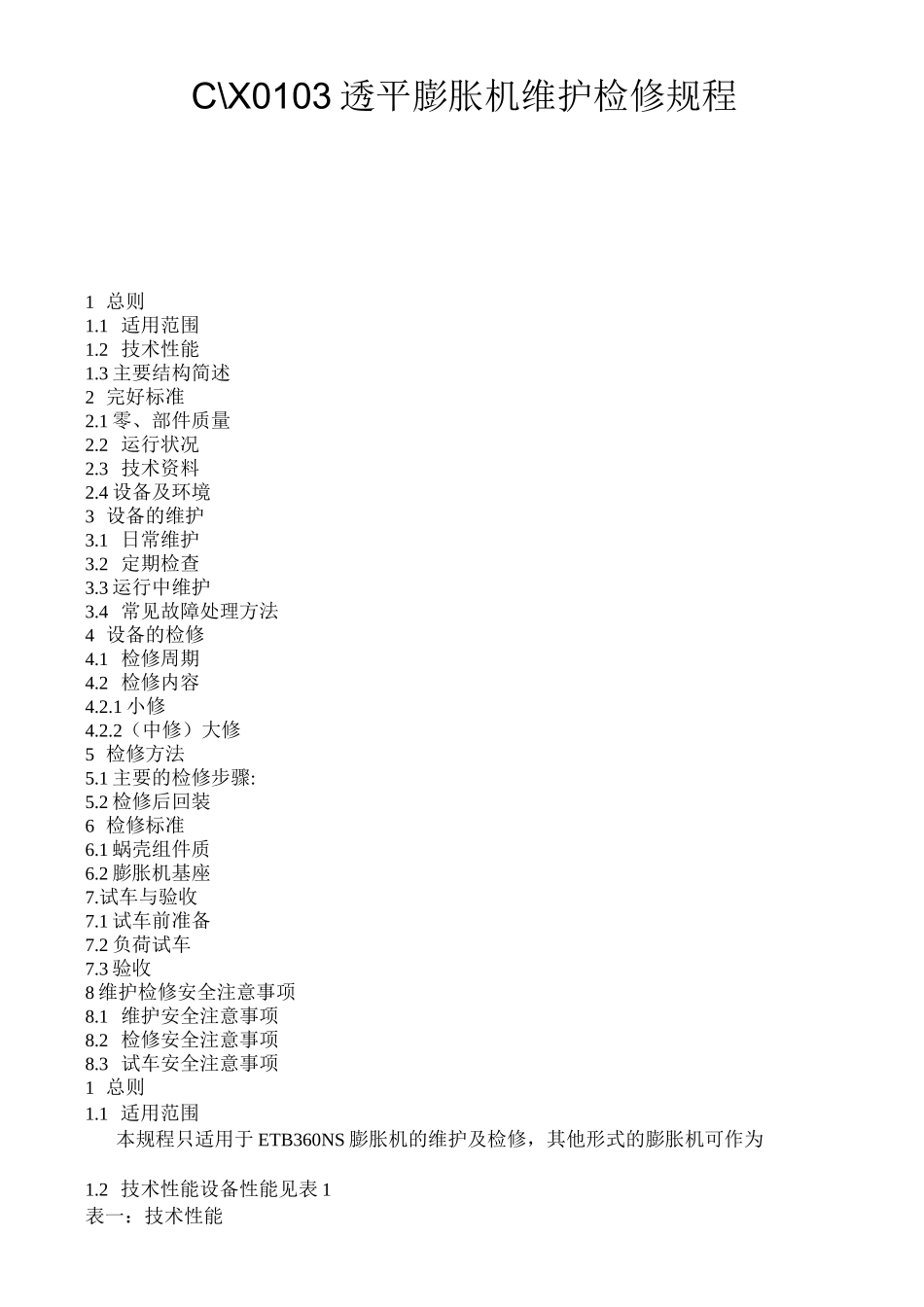

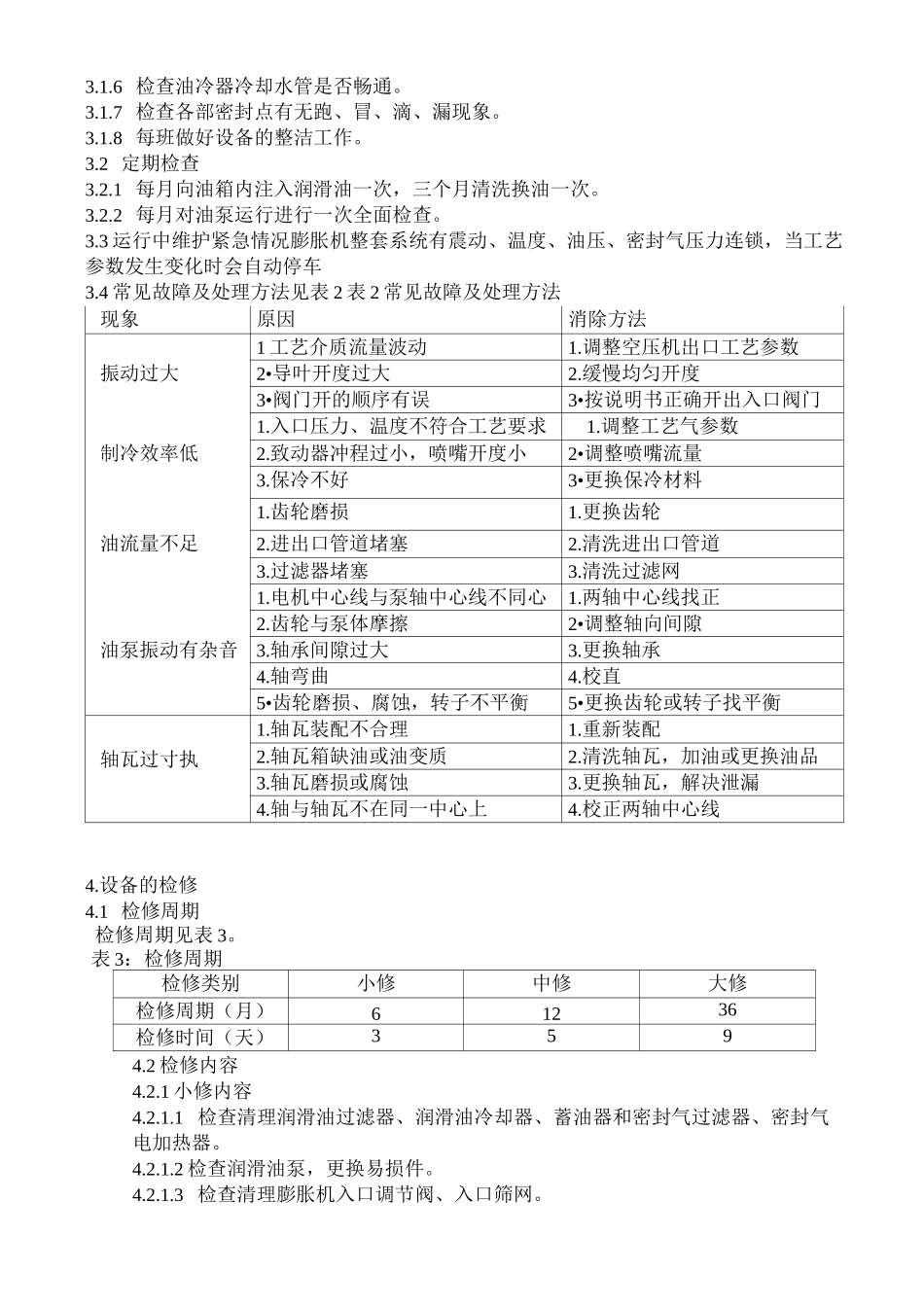

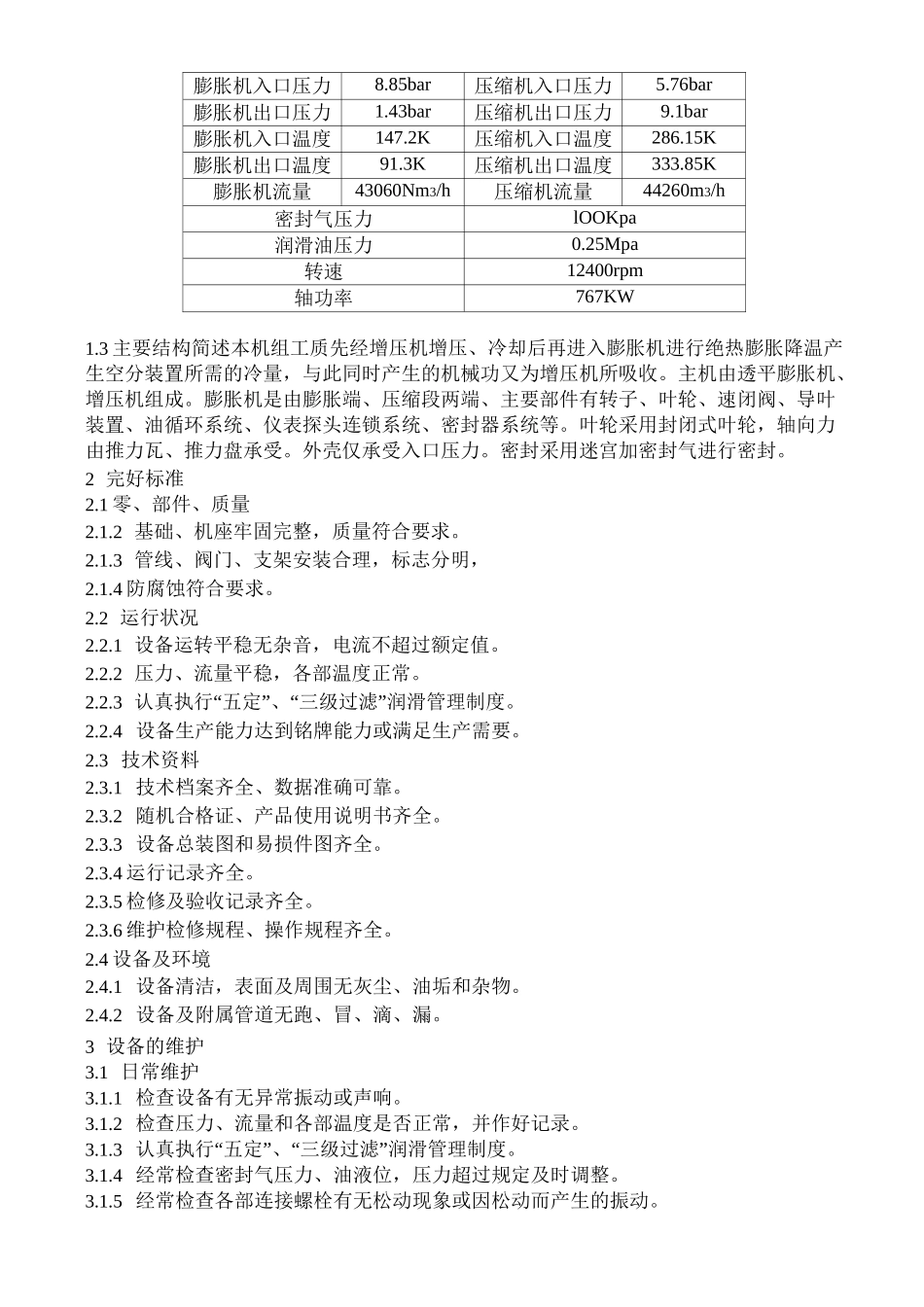

C\X0103 透平膨胀机维护检修规程1 总则1.1 适用范围1.2 技术性能1.3 主要结构简述2 完好标准2.1 零、部件质量2.2 运行状况2.3 技术资料2.4 设备及环境3 设备的维护3.1 日常维护3.2 定期检查3.3 运行中维护3.4 常见故障处理方法4 设备的检修4.1 检修周期4.2 检修内容4.2.1 小修4.2.2（中修）大修5 检修方法5.1 主要的检修步骤:5.2 检修后回装6 检修标准6.1 蜗壳组件质6.2 膨胀机基座7.试车与验收7.1 试车前准备7.2 负荷试车7.3 验收8 维护检修安全注意事项8.1 维护安全注意事项8.2 检修安全注意事项8.3 试车安全注意事项1 总则1.1 适用范围本规程只适用于 ETB360NS 膨胀机的维护及检修，其他形式的膨胀机可作为1.2 技术性能设备性能见表 1表一：技术性能膨胀机入口压力8.85bar压缩机入口压力5.76bar膨胀机出口压力1.43bar压缩机出口压力9.1bar膨胀机入口温度147.2K压缩机入口温度286.15K膨胀机出口温度91.3K压缩机出口温度333.85K膨胀机流量43060Nm3/h压缩机流量44260m3/h密封气压力lOOKpa润滑油压力0.25Mpa转速12400rpm轴功率767KW1.3 主要结构简述本机组工质先经增压机增压、冷却后再进入膨胀机进行绝热膨胀降温产生空分装置所需的冷量，与此同时产生的机械功又为增压机所吸收。主机由透平膨胀机、增压机组成。膨胀机是由膨胀端、压缩段两端、主要部件有转子、叶轮、速闭阀、导叶装置、油循环系统、仪表探头连锁系统、密封器系统等。叶轮采用封闭式叶轮，轴向力由推力瓦、推力盘承受。外壳仅承受入口压力。密封采用迷宫加密封气进行密封。2 完好标准2.1 零、部件、质量2.1.2 基础、机座牢固完整，质量符合要求。2.1.3 管线、阀门、支架安装合理，标志分明，2.1.4 防腐蚀符合要求。2.2 运行状况2.2.1 设备运转平稳无杂音，电流不超过额定值。2.2.2 压力、流量平稳，各部温度正常。2.2.3 认真执行“五定”、“三级过滤”润滑管理制度。2.2.4 设备生产能力达到铭牌能力或满足生产需要。2.3 技术资料2.3.1 技术档案齐全、数据准确可靠。2.3.2 随机合格证、产品使用说明书齐全。2.3.3 设备总装图和易损件图齐全。2.3.4 运行记录齐全。2.3.5 检修及验收记录齐全。2.3.6 维护检修规程、操作规程齐全。2.4 设备及环境2.4.1 设备清洁，表面及周围无灰尘、油垢和杂物。2.4.2 设备及附属管道无跑、冒、滴、漏。3 设备的维护3.1 日常维护3.1.1 检查设备有无异常振动或声响。3.1.2 检查压力、...
