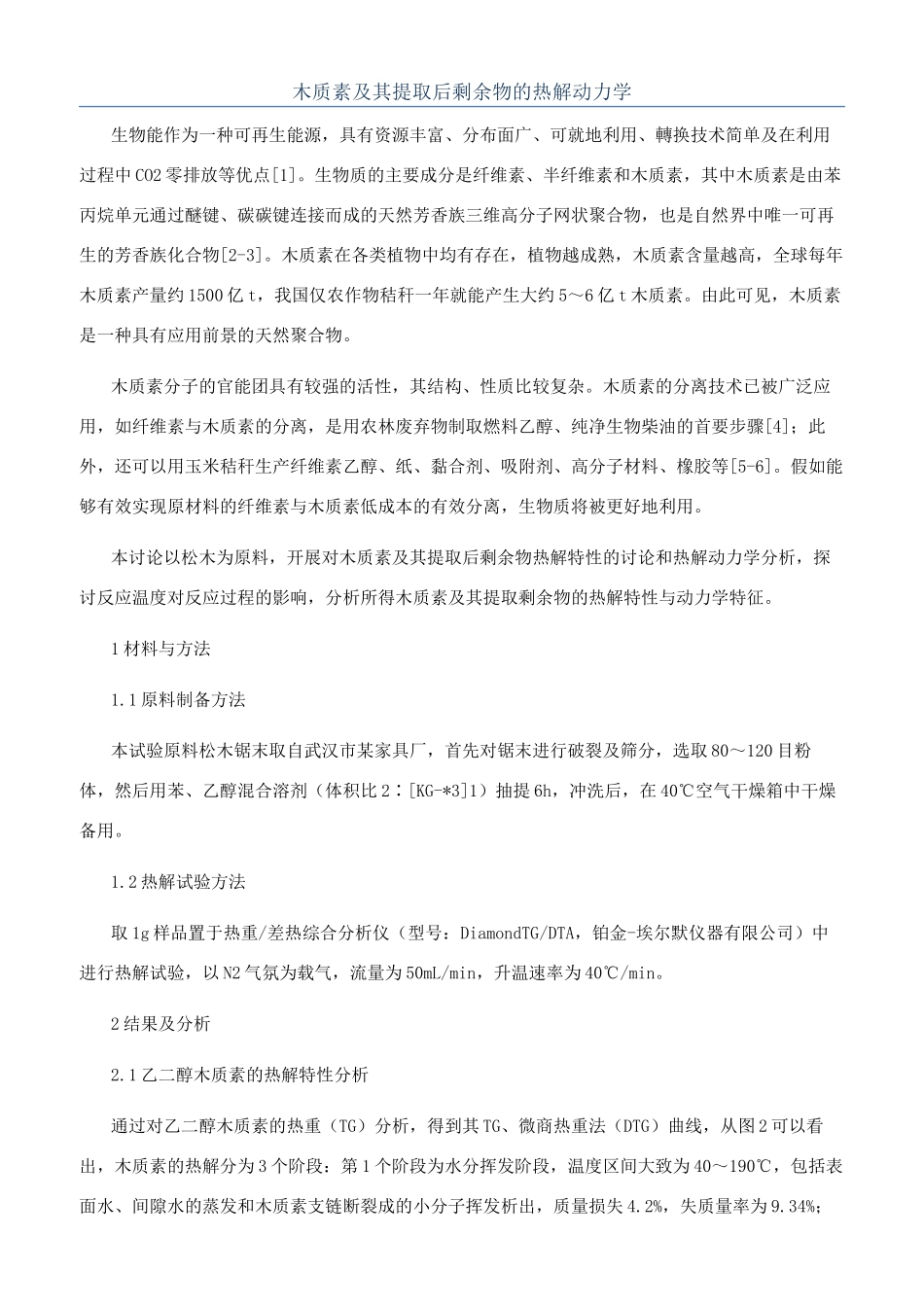

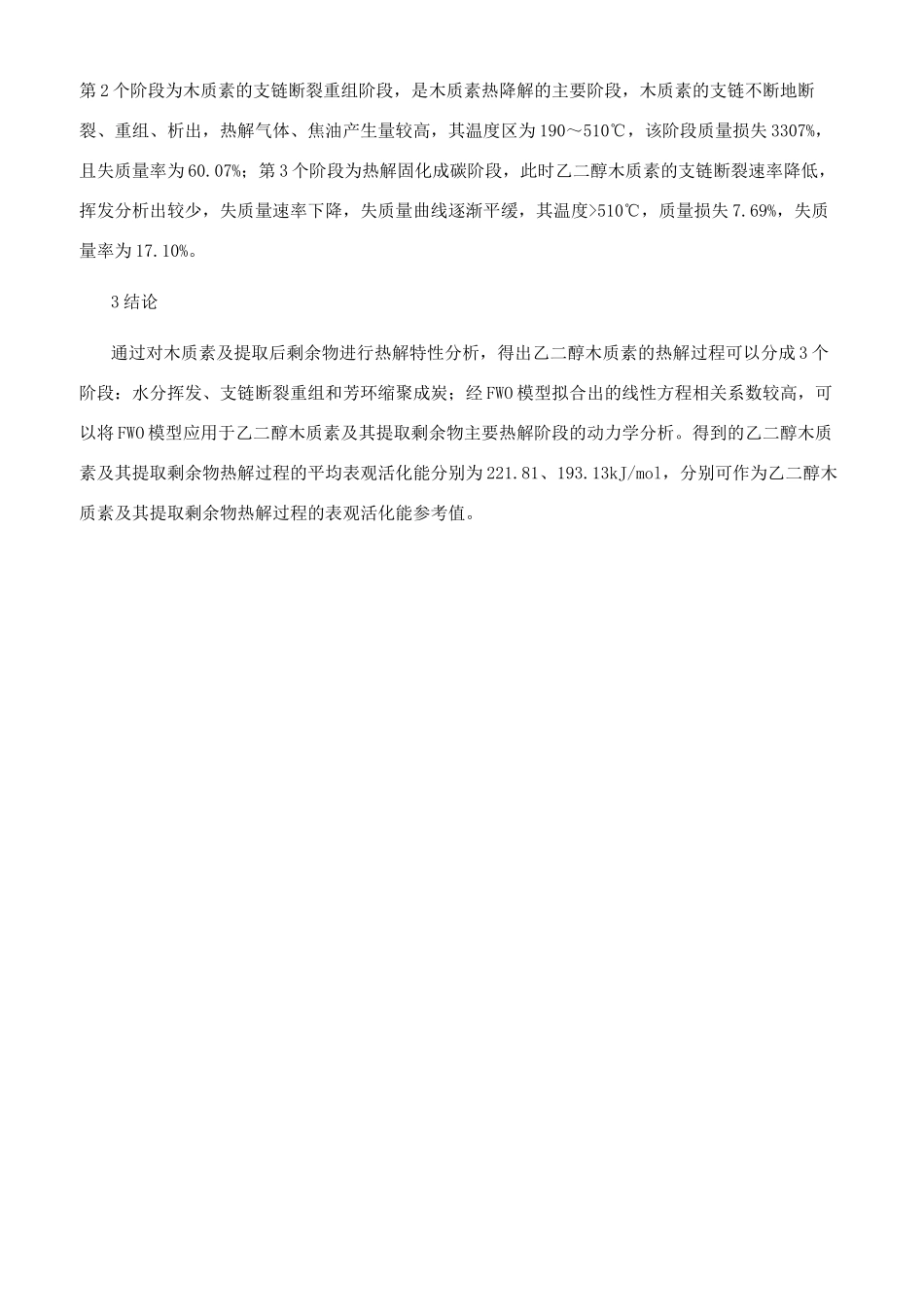

木质素及其提取后剩余物的热解动力学生物能作为一种可再生能源，具有资源丰富、分布面广、可就地利用、轉换技术简单及在利用过程中 CO2 零排放等优点[1]。生物质的主要成分是纤维素、半纤维素和木质素，其中木质素是由苯丙烷单元通过醚键、碳碳键连接而成的天然芳香族三维高分子网状聚合物，也是自然界中唯一可再生的芳香族化合物[2-3]。木质素在各类植物中均有存在，植物越成熟，木质素含量越高，全球每年木质素产量约 1500 亿 t，我国仅农作物秸秆一年就能产生大约 5～6 亿 t 木质素。由此可见，木质素是一种具有应用前景的天然聚合物。木质素分子的官能团具有较强的活性，其结构、性质比较复杂。木质素的分离技术已被广泛应用，如纤维素与木质素的分离，是用农林废弃物制取燃料乙醇、纯净生物柴油的首要步骤[4]；此外，还可以用玉米秸秆生产纤维素乙醇、纸、黏合剂、吸附剂、高分子材料、橡胶等[5-6]。假如能够有效实现原材料的纤维素与木质素低成本的有效分离，生物质将被更好地利用。本讨论以松木为原料，开展对木质素及其提取后剩余物热解特性的讨论和热解动力学分析，探讨反应温度对反应过程的影响，分析所得木质素及其提取剩余物的热解特性与动力学特征。1 材料与方法1.1 原料制备方法本试验原料松木锯末取自武汉市某家具厂，首先对锯末进行破裂及筛分，选取 80～120 目粉体，然后用苯、乙醇混合溶剂（体积比 2∶[KG-*3]1）抽提 6h，冲洗后，在 40℃空气干燥箱中干燥备用。1.2 热解试验方法取 1g 样品置于热重/差热综合分析仪（型号：DiamondTG/DTA，铂金-埃尔默仪器有限公司）中进行热解试验，以 N2 气氛为载气，流量为 50mL/min，升温速率为 40℃/min。2 结果及分析2.1 乙二醇木质素的热解特性分析通过对乙二醇木质素的热重（TG）分析，得到其 TG、微商热重法（DTG）曲线，从图 2 可以看出，木质素的热解分为 3 个阶段：第 1 个阶段为水分挥发阶段，温度区间大致为 40～190℃，包括表面水、间隙水的蒸发和木质素支链断裂成的小分子挥发析出，质量损失 4.2%，失质量率为 9.34%；第 2 个阶段为木质素的支链断裂重组阶段，是木质素热降解的主要阶段，木质素的支链不断地断裂、重组、析出，热解气体、焦油产生量较高，其温度区为 190～510℃，该阶段质量损失 3307%，且失质量率为 60.07%；第 3 个阶段为热解固化成碳阶段，此时乙二醇木质素的支链断裂速率降低，挥发分析出较少，失质量速率下降，...
