机械设计课程中齿轮设计计算教学初探VIP专享

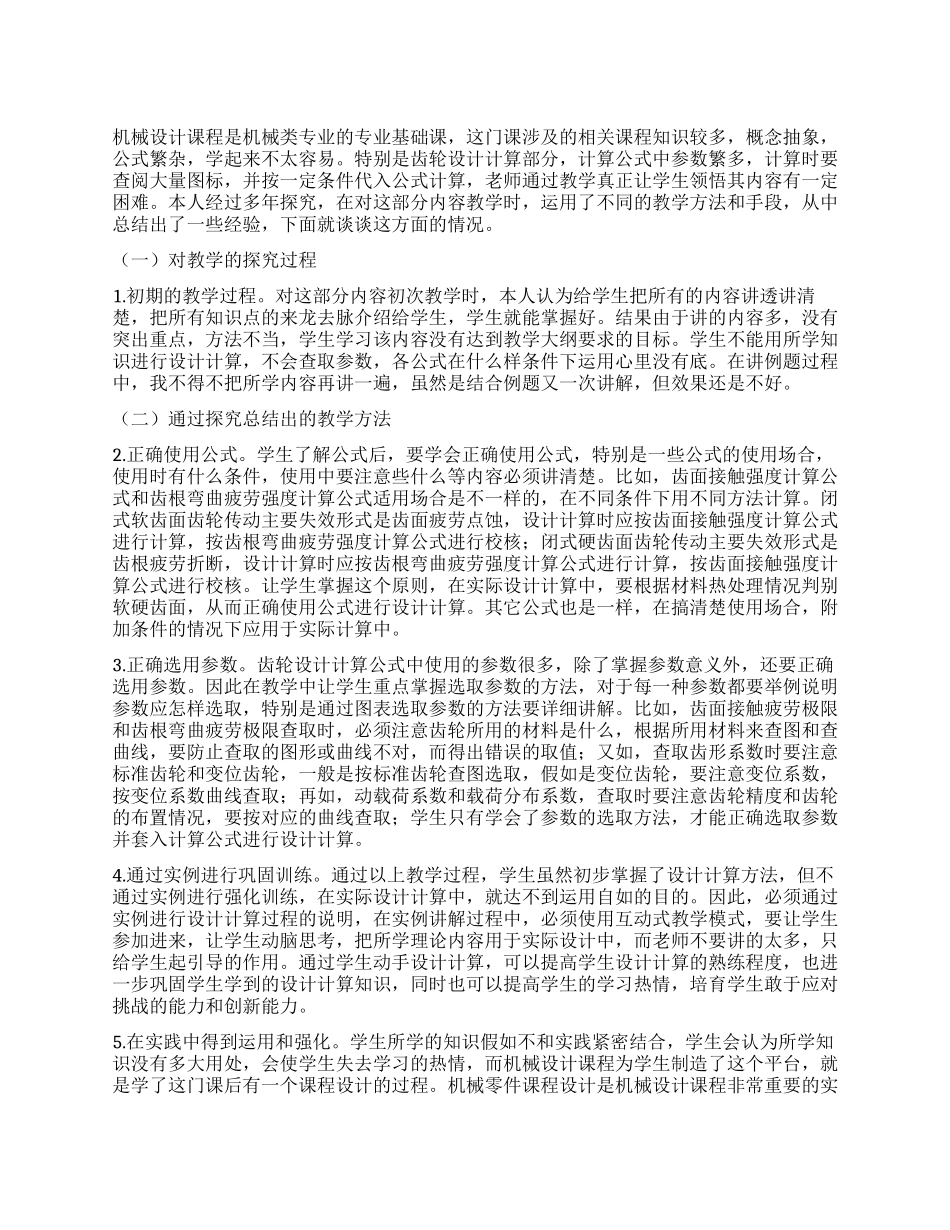

机械设计课程是机械类专业的专业基础课，这门课涉及的相关课程知识较多，概念抽象，公式繁杂，学起来不太容易。特别是齿轮设计计算部分，计算公式中参数繁多，计算时要查阅大量图标，并按一定条件代入公式计算，老师通过教学真正让学生领悟其内容有一定困难。本人经过多年探究，在对这部分内容教学时，运用了不同的教学方法和手段，从中总结出了一些经验，下面就谈谈这方面的情况。（一）对教学的探究过程1.初期的教学过程。对这部分内容初次教学时，本人认为给学生把所有的内容讲透讲清楚，把所有知识点的来龙去脉介绍给学生，学生就能掌握好。结果由于讲的内容多，没有突出重点，方法不当，学生学习该内容没有达到教学大纲要求的目标。学生不能用所学知识进行设计计算，不会查取参数，各公式在什么样条件下运用心里没有底。在讲例题过程中，我不得不把所学内容再讲一遍，虽然是结合例题又一次讲解，但效果还是不好。（二）通过探究总结出的教学方法2.正确使用公式。学生了解公式后，要学会正确使用公式，特别是一些公式的使用场合，使用时有什么条件，使用中要注意些什么等内容必须讲清楚。比如，齿面接触强度计算公式和齿根弯曲疲劳强度计算公式适用场合是不一样的，在不同条件下用不同方法计算。闭式软齿面齿轮传动主要失效形式是齿面疲劳点蚀，设计计算时应按齿面接触强度计算公式进行计算，按齿根弯曲疲劳强度计算公式进行校核；闭式硬齿面齿轮传动主要失效形式是齿根疲劳折断，设计计算时应按齿根弯曲疲劳强度计算公式进行计算，按齿面接触强度计算公式进行校核。让学生掌握这个原则，在实际设计计算中，要根据材料热处理情况判别软硬齿面，从而正确使用公式进行设计计算。其它公式也是一样，在搞清楚使用场合，附加条件的情况下应用于实际计算中。3.正确选用参数。齿轮设计计算公式中使用的参数很多，除了掌握参数意义外，还要正确选用参数。因此在教学中让学生重点掌握选取参数的方法，对于每一种参数都要举例说明参数应怎样选取，特别是通过图表选取参数的方法要详细讲解。比如，齿面接触疲劳极限和齿根弯曲疲劳极限查取时，必须注意齿轮所用的材料是什么，根据所用材料来查图和查曲线，要防止查取的图形或曲线不对，而得出错误的取值；又如，查取齿形系数时要注意标准齿轮和变位齿轮，一般是按标准齿轮查图选取，假如是变位齿轮，要注意变位系数，按变位系数曲线查取；再如，动载荷系数和载荷分布系数，查取时要注意齿轮精度和齿轮的布...
