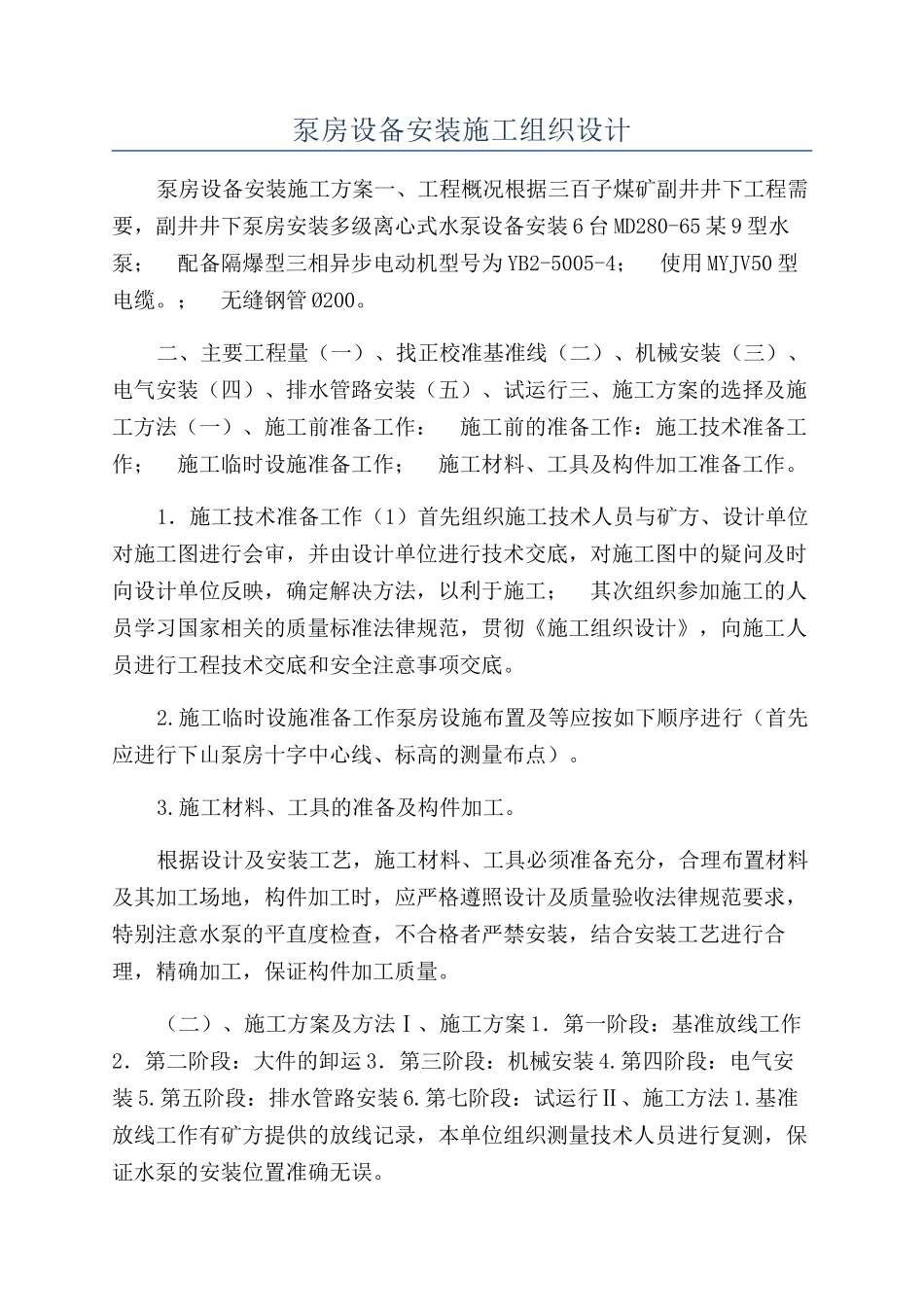

泵房设备安装施工组织设计

泵房设备安装施工组织设计泵房设备安装施工方案一、工程概况根据三百子煤矿副井井下工程需要，副井井下泵房安装多级离心式水泵设备安装 6 台 MD280-65 某 9 型水泵； 配备隔爆型三相异步电动机型号为 YB2-5005-4； 使用 MYJV50 型电缆。； 无缝钢管 Ø200。二、主要工程量（一）、找正校准基准线（二）、机械安装（三）、电气安装（四）、排水管路安装（五）、试运行三、施工方案的选择及施工方法（一）、施工前准备工作： 施工前的准备工作：施工技术准备工作； 施工临时设施准备工作； 施工材料、工具及构件加工准备工作。1．施工技术准备工作（1）首先组织施工技术人员与矿方、设计单位对施工图进行会审，并由设计单位进行技术交底，对施工图中的疑问及时向设计单位反映，确定解决方法，以利于施工； 其次组织参加施工的人员学习国家相关的质量标准法律规范，贯彻《施工组织设计》，向施工人员进行工程技术交底和安全注意事项交底。2.施工临时设施准备工作泵房设施布置及等应按如下顺序进行（首先应进行下山泵房十字中心线、标高的测量布点）。3.施工材料、工具的准备及构件加工。根据设计及安装工艺，施工材料、工具必须准备充分，合理布置材料及其加工场地，构件加工时，应严格遵照设计及质量验收法律规范要求，特别注意水泵的平直度检查，不合格者严禁安装，结合安装工艺进行合理，精确加工，保证构件加工质量。（二）、施工方案及方法Ⅰ、施工方案 1．第一阶段：基准放线工作2．第二阶段：大件的卸运 3．第三阶段：机械安装 4.第四阶段：电气安装 5.第五阶段：排水管路安装 6.第七阶段：试运行Ⅱ、施工方法 1.基准放线工作有矿方提供的放线记录，本单位组织测量技术人员进行复测，保证水泵的安装位置准确无误。2、水泵、电机、电控设备的下卸水泵、电机、电控设备等大件的下卸见专项措施 3、安装（1）安装前的准备工作； ①、泵的基础必须具有足够的强度，基础的质量约等于机组质量的 3～５倍。②、检查水泵和电机，检查泵的零件是否丢失，是否在运输过程中损坏。③、准备工具及起重机械。（２）安装顺序： ①、在底座下面放置钢的垫铁和楔铁。用起重吊钩吊住底座的四个角，把底座吊到地基的上方，慢慢地把底座放在每个地基螺栓孔的位置上。②、找平底座，拧紧地脚螺栓，向地脚螺栓灌浆。③、设备调整。泵与电机联轴器之间应有间隙。水泵与电机的轴线应重合。可用塞尺测量两联轴器端面间隙的均匀度，其允许差为...
