钻孔桩作业指导书(泥浆护壁)

钻孔桩作业指导书(泥浆护壁)_第1页
1/13
钻孔桩作业指导书(泥浆护壁)_第2页
2/13

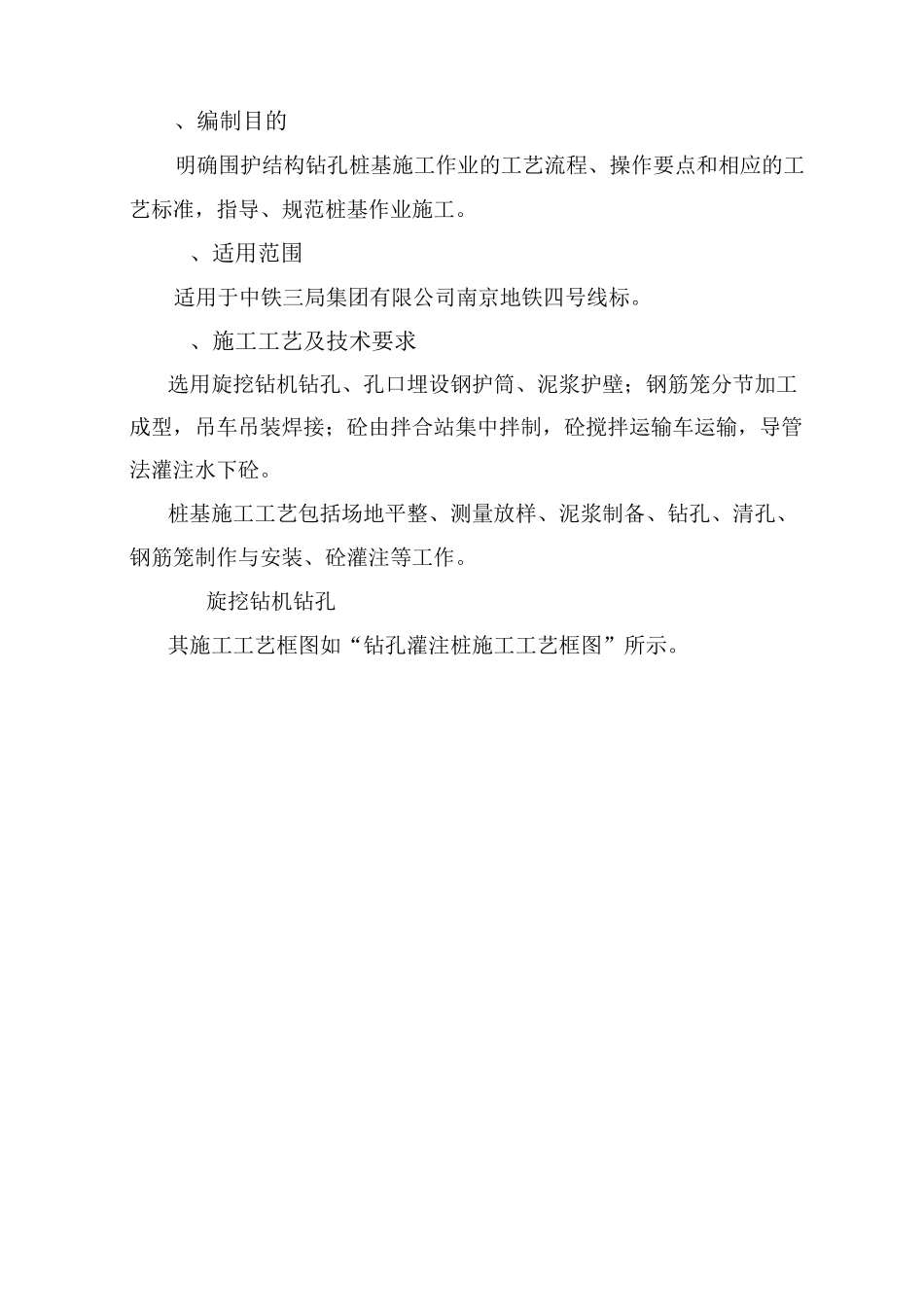

钻孔桩作业指导书(泥浆护壁)_第3页
3/13
TA08TA08二 O—二年九月、编制目的明确围护结构钻孔桩基施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范桩基作业施工。、适用范围适用于中铁三局集团有限公司南京地铁四号线标。、施工工艺及技术要求选用旋挖钻机钻孔、孔口埋设钢护筒、泥浆护壁;钢筋笼分节加工成型,吊车吊装焊接;砼由拌合站集中拌制,砼搅拌运输车运输,导管法灌注水下砼。桩基施工工艺包括场地平整、测量放样、泥浆制备、钻孔、清孔、钢筋笼制作与安装、砼灌注等工作。旋挖钻机钻孔其施工工艺框图如“钻孔灌注桩施工工艺框图”所示。钻孔灌注桩施工工艺框图场地平整平整场地、清除杂物、夯打密实。钻机底座不宜直接置于不坚实不平整的填土上,以免产生不均匀沉陷。测量放样进行施工放样,施工队配和测量人员按设计图纸定出孔位,经检查无误后,由施工队埋设十字护桩(护桩要高出护筒),十字护桩必须用砂浆或混凝土进行加固保护,以备钻进过程中对桩位进行检验。泥浆制备及护筒埋设调配泥浆太稀,容易造成孔壁坍塌,调配泥浆太稠,使扭矩加大,钻头下落困难,要根据工地现场地层情况调配稀稠合适的泥浆。根据地质情况,护壁泥浆选用膨润土、纤维素和纯碱配制,以提高泥浆性能指标,对孔壁进行有效的保护和封闭,防止坍孔。采用旋挖钻机钻孔时泥浆的性能指标一般应为:入孔泥浆比重为~。黏度:一般地层〜,松散易坍地层〜。含砂率:新制泥浆不大于。胶体率:不小于。值:应大于。造浆后应试验全部性能指标,钻孔过程中应随时检验泥浆比重和含砂率,并填写泥浆试验记录表,并随时注意地质变化,根据地质情况的变化随时调整泥浆的性能指标,保证泥浆的各项指标符合规范要求。施工时,设置泥浆池,泥浆池尺寸为 XX,在基坑米处开挖泥浆池,泥浆池的底部和四周要铺设塑料薄膜或采取其它封闭措施。钻孔施工时随着孔深的增加向孔内及时、连续地补浆,维持护筒内应有的水头,防止孔壁坍塌。桩孔砼灌注时,孔内溢出的泥浆引流至泥浆池内,利用于下一基桩钻孔护壁中。孔口护筒采用〜钢板制作,内径比桩径大,长度为。采用人工开挖埋设护筒,护筒底部与土层相接处用粘土夯实,护筒外面与原土之间也用粘土填满、夯实,严防地表水渗入。顶部高出施工地面,孔口留 X 的溢浆口。埋设准确竖直,护筒顶面中心和护筒底面中心位置与设计偏差小于,护筒竖向的倾斜度控制在土以内。钻孔、钻机就位前,应对钻孔各项准备工作进彳丁检查。钻机安装后的底座和顶端应平稳,在钻进中不应产...
