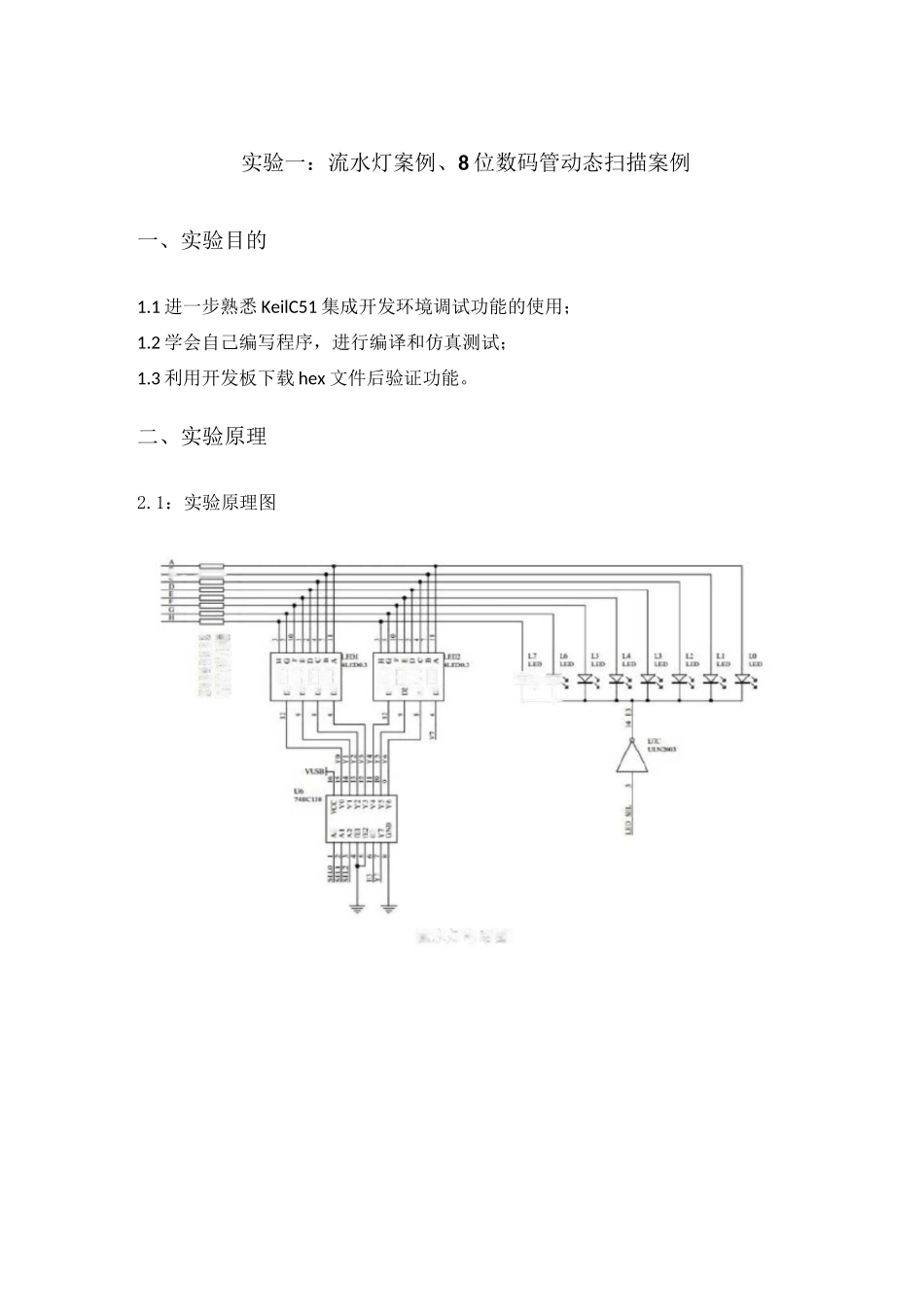

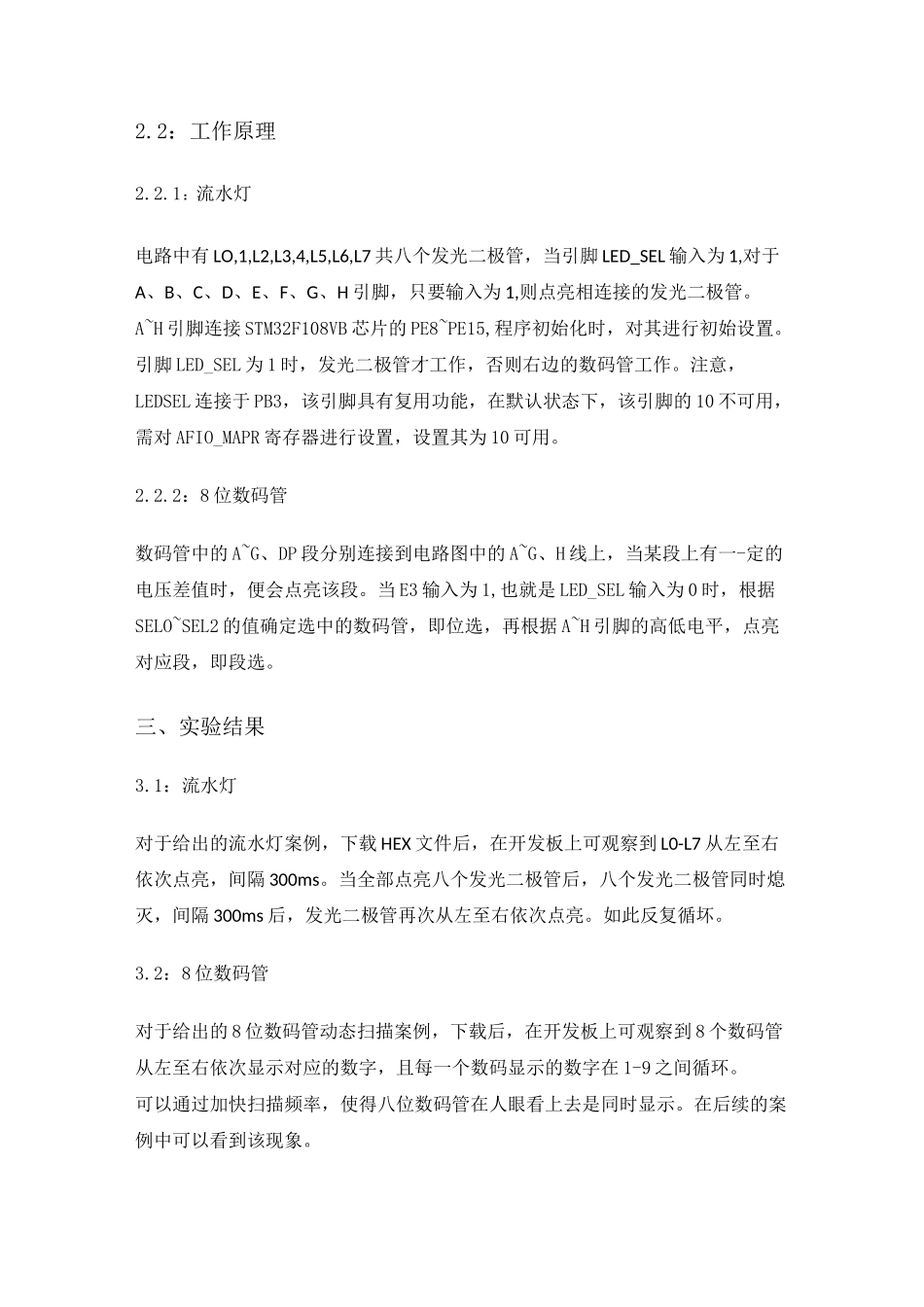

嵌入式系统实验报告til03SE駅——-淹水灯电略L“.II 宀 IMI-™“ifl*Bi«iamnrlinkz辱 Mll«默盘I 嵌ar*.00E0实验一：流水灯案例、8 位数码管动态扫描案例一、实验目的1.1 进一步熟悉 KeilC51 集成开发环境调试功能的使用；1.2 学会自己编写程序，进行编译和仿真测试；1.3 利用开发板下载 hex 文件后验证功能。二、实验原理2.1：实验原理图2.2：工作原理2.2.1：流水灯电路中有 LO,1,L2,L3,4,L5,L6,L7 共八个发光二极管，当引脚 LED_SEL 输入为 1,对于A、B、C、D、E、F、G、H 引脚，只要输入为 1,则点亮相连接的发光二极管。A~H 引脚连接 STM32F108VB 芯片的 PE8~PE15,程序初始化时，对其进行初始设置。引脚 LED_SEL 为 1 时，发光二极管才工作，否则右边的数码管工作。注意，LEDSEL 连接于 PB3，该引脚具有复用功能，在默认状态下，该引脚的 10 不可用，需对 AFIO_MAPR 寄存器进行设置，设置其为 10 可用。2.2.2：8 位数码管数码管中的 A~G、DP 段分别连接到电路图中的 A~G、H 线上，当某段上有一-定的电压差值时，便会点亮该段。当 E3 输入为 1,也就是 LED_SEL 输入为 0 时，根据SELO~SEL2 的值确定选中的数码管，即位选，再根据 A~H 引脚的高低电平，点亮对应段，即段选。三、实验结果3.1：流水灯对于给出的流水灯案例，下载 HEX 文件后，在开发板上可观察到 L0-L7 从左至右依次点亮，间隔 300ms。当全部点亮八个发光二极管后，八个发光二极管同时熄灭，间隔 300ms 后，发光二极管再次从左至右依次点亮。如此反复循坏。3.2：8 位数码管对于给出的 8 位数码管动态扫描案例，下载后，在开发板上可观察到 8 个数码管从左至右依次显示对应的数字，且每一个数码显示的数字在 1-9 之间循环。可以通过加快扫描频率，使得八位数码管在人眼看上去是同时显示。在后续的案例中可以看到该现象。四、实验分析4.1：流水灯该题是后续做题的基础，通过对代码的分析，以及借助实验指导书对实验过程有了大致了解。4.2：8 位数码管在流水灯的基础上，首先只需要将 LED_SEL=O 修改为 LED_SEL=1,便可选中二极管，此时 8 个二极管从左往右依次显示数字，且每一个数字在 0-9 之间循环。应老师要求，将 8 个二极管显示出 1-181-07(班级学号)，在 main.c 中直接调用 led.c中的 voidSetLed(u8w,u8value)函数，再加修改即可。五、实验总结通过本次实验，进一步熟悉 KeilC51 集成开发环境...
