三相异步电动机实验报告

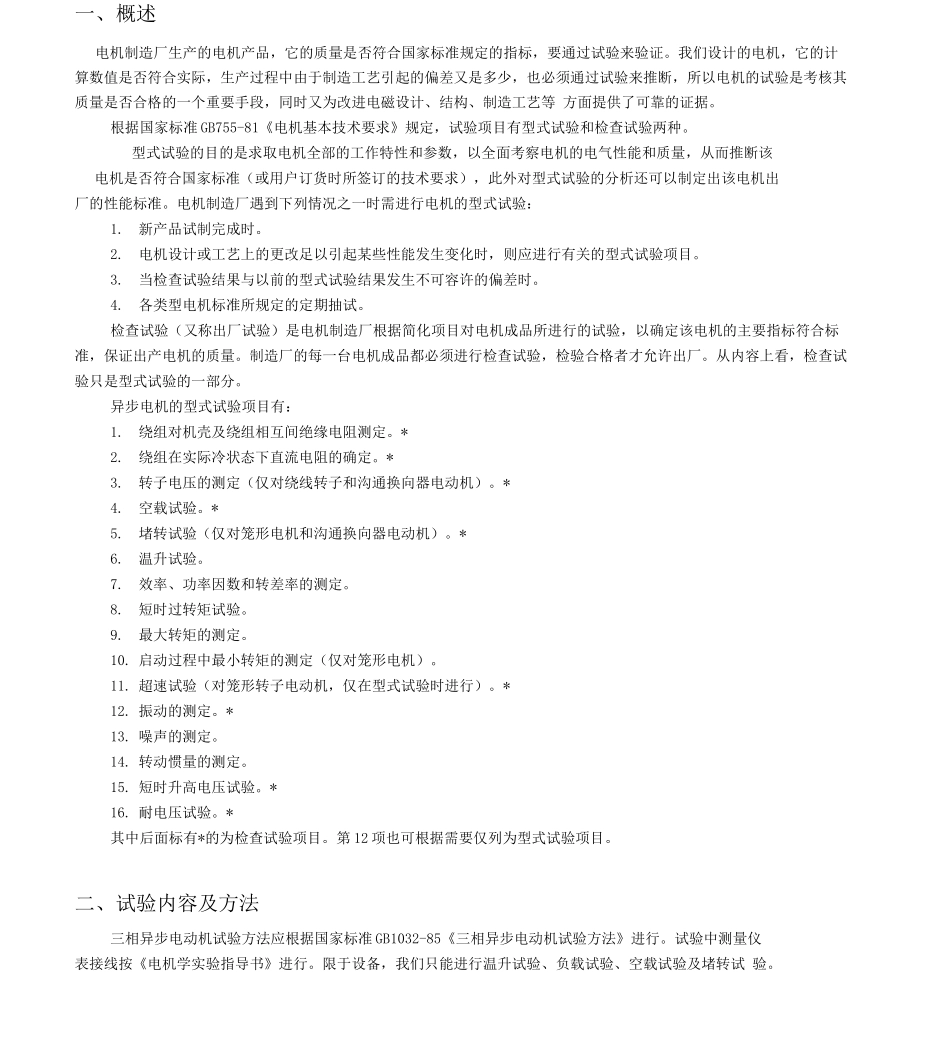

三相异步哇勺机实验报告《电机学》综合实验报告书三相异步电动机姓名：班级：学号：江苏大学电气学院2025.6一、概述电机制造厂生产的电机产品，它的质量是否符合国家标准规定的指标，要通过试验来验证。我们设计的电机，它的计算数值是否符合实际，生产过程中由于制造工艺引起的偏差又是多少，也必须通过试验来推断，所以电机的试验是考核其质量是否合格的一个重要手段，同时又为改进电磁设计、结构、制造工艺等 方面提供了可靠的证据。根据国家标准 GB755-81《电机基本技术要求》规定，试验项目有型式试验和检查试验两种。型式试验的目的是求取电机全部的工作特性和参数，以全面考察电机的电气性能和质量，从而推断该电机是否符合国家标准（或用户订货时所签订的技术要求），此外对型式试验的分析还可以制定出该电机出厂的性能标准。电机制造厂遇到下列情况之一时需进行电机的型式试验：1.新产品试制完成时。2.电机设计或工艺上的更改足以引起某些性能发生变化时，则应进行有关的型式试验项目。3.当检查试验结果与以前的型式试验结果发生不可容许的偏差时。4.各类型电机标准所规定的定期抽试。检查试验（又称出厂试验）是电机制造厂根据简化项目对电机成品所进行的试验，以确定该电机的主要指标符合标准，保证出产电机的质量。制造厂的每一台电机成品都必须进行检查试验，检验合格者才允许出厂。从内容上看，检查试验只是型式试验的一部分。异步电机的型式试验项目有：1.绕组对机壳及绕组相互间绝缘电阻测定。*2.绕组在实际冷状态下直流电阻的确定。*3.转子电压的测定（仅对绕线转子和沟通换向器电动机）。*4.空载试验。*5.堵转试验（仅对笼形电机和沟通换向器电动机）。*6.温升试验。7.效率、功率因数和转差率的测定。8.短时过转矩试验。9.最大转矩的测定。10. 启动过程中最小转矩的测定（仅对笼形电机）。11. 超速试验（对笼形转子电动机，仅在型式试验时进行）。*12. 振动的测定。*13. 噪声的测定。14. 转动惯量的测定。15. 短时升高电压试验。*16. 耐电压试验。*其中后面标有*的为检查试验项目。第 12 项也可根据需要仅列为型式试验项目。二、试验内容及方法三相异步电动机试验方法应根据国家标准 GB1032-85《三相异步电动机试验方法》进行。试验中测量仪表接线按《电机学实验指导书》进行。限于设备，我们只能进行温升试验、负载试验、空载试验及堵转试 验。（一）温升试验（略）由于设备和试验时间限制，温升试验临时不做。已...
