手拉葫芦说明书

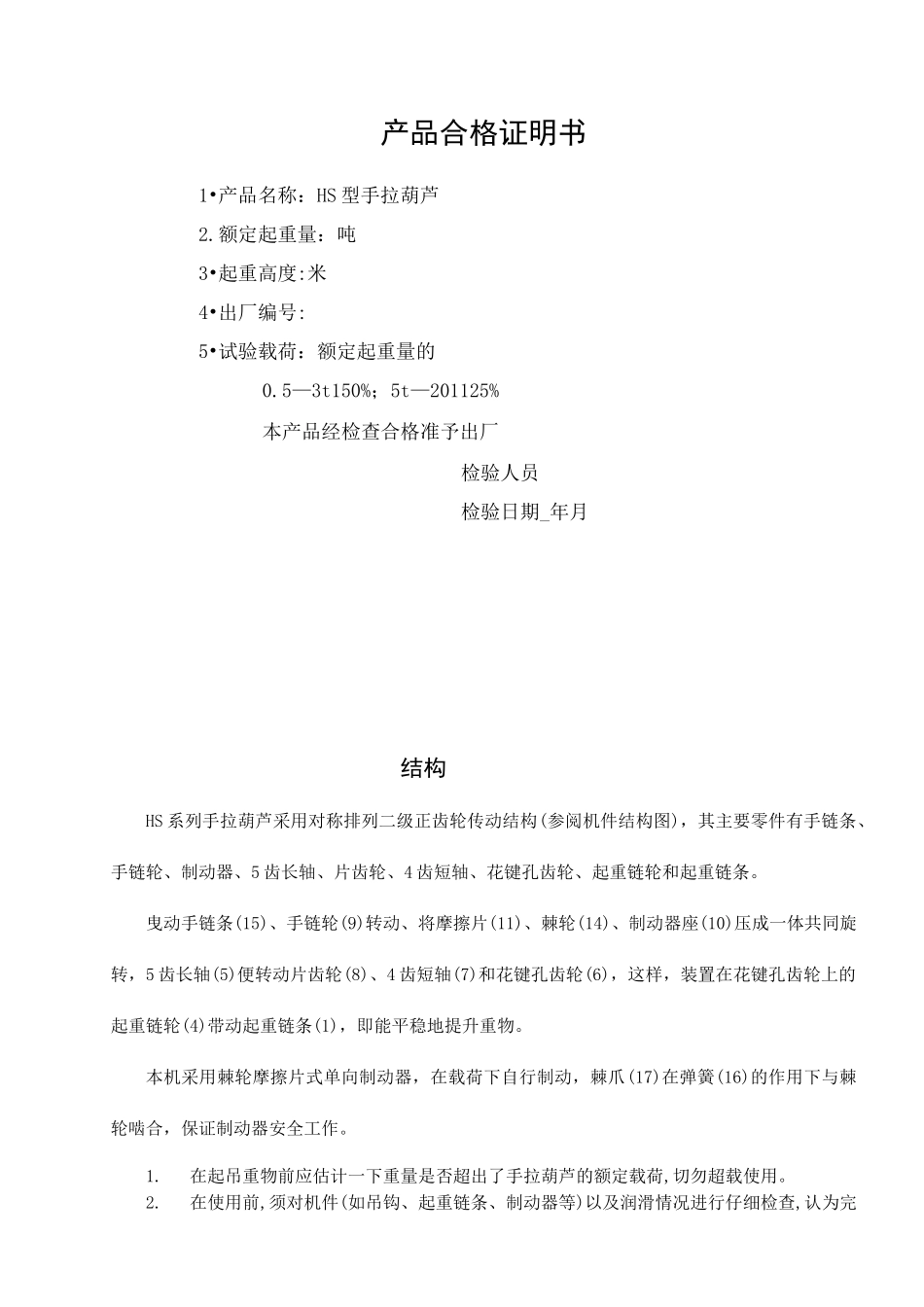

手拉葫芦说明书_第1页
1/6

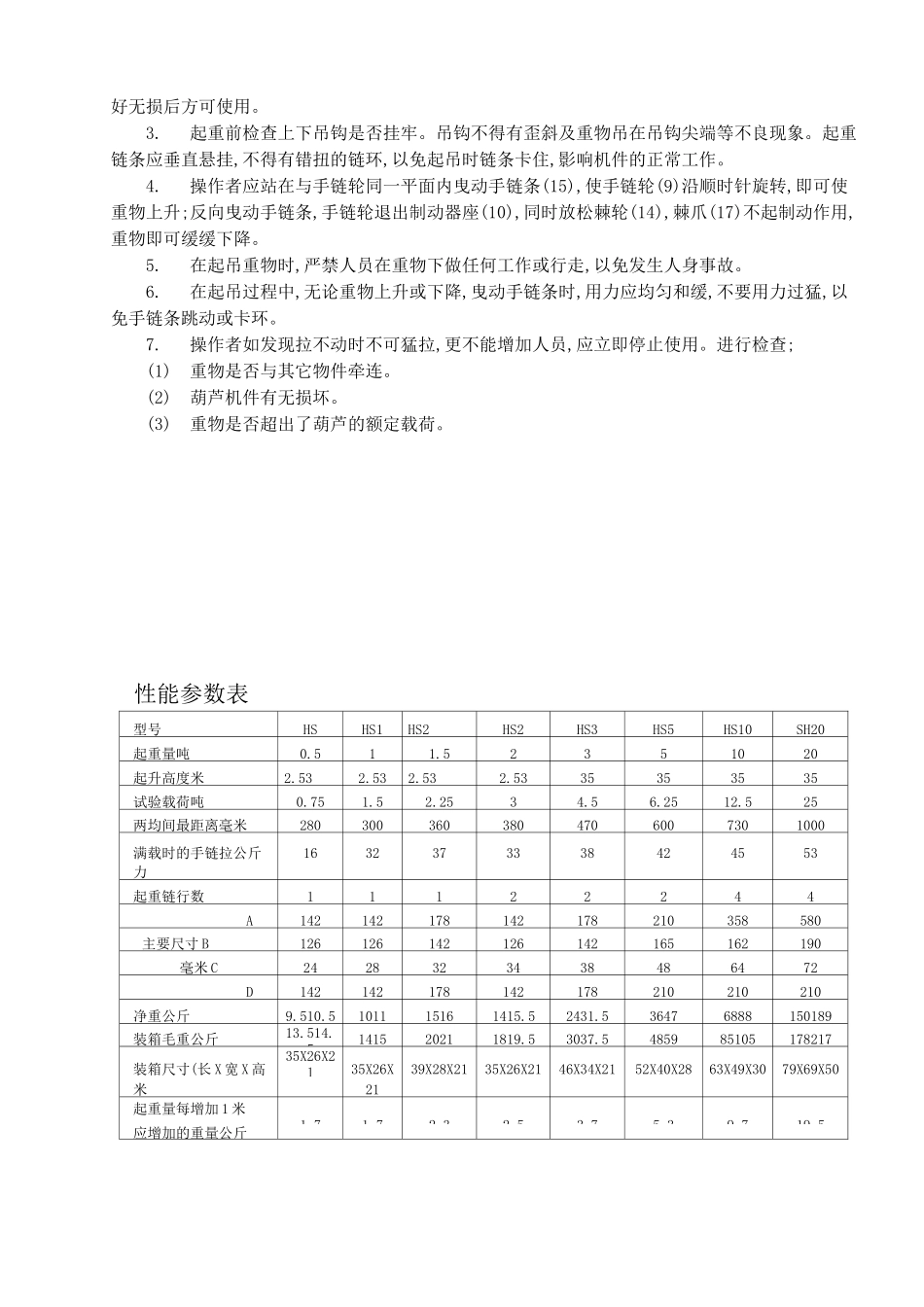

手拉葫芦说明书_第2页
2/6

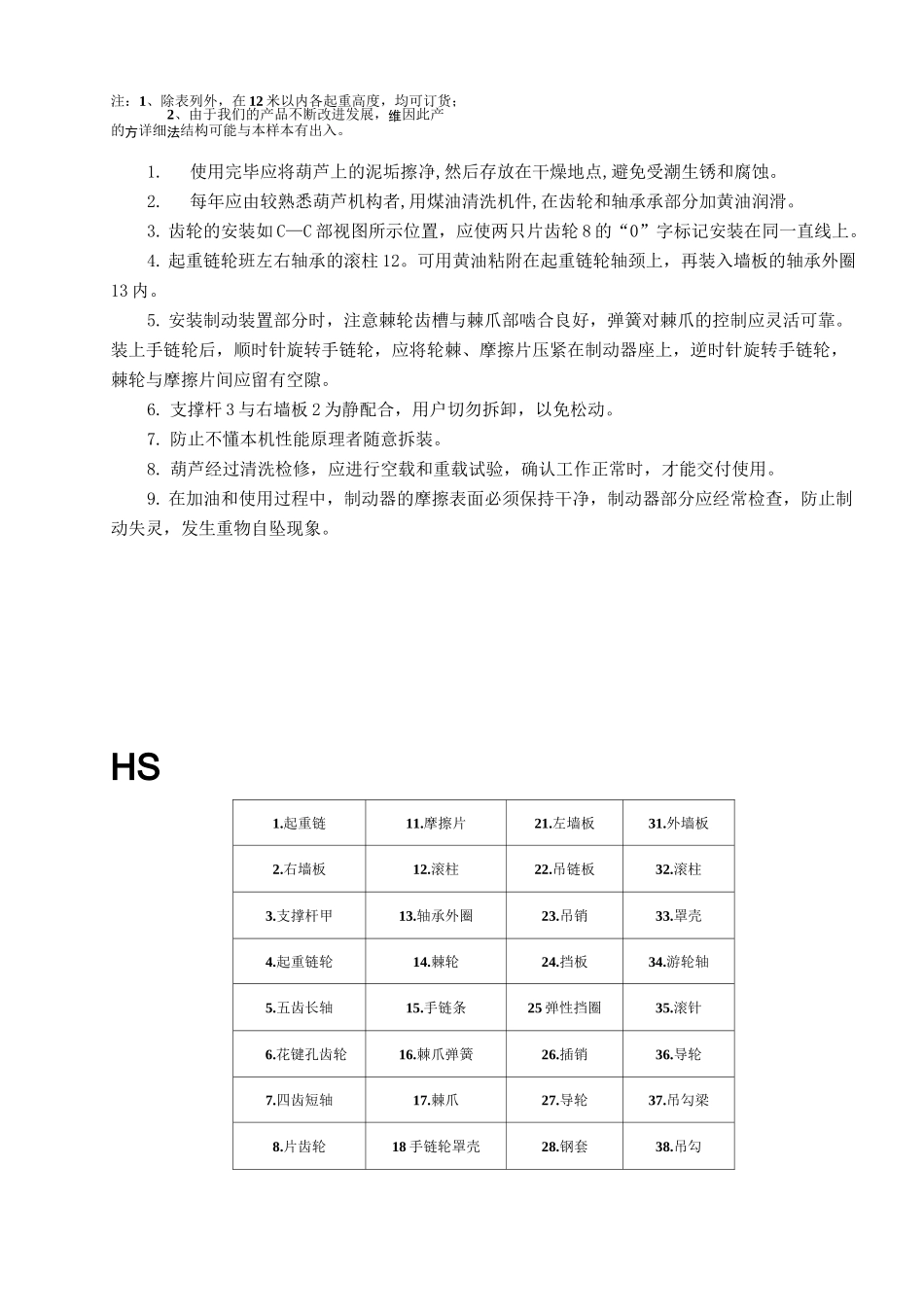

手拉葫芦说明书_第3页
3/6
产品合格证明书1•产品名称:HS 型手拉葫芦2.额定起重量:吨3•起重高度:米4•出厂编号:5•试验载荷:额定起重量的0.5—3t150%;5t—201125%本产品经检查合格准予出厂检验人员检验日期_年月结构HS 系列手拉葫芦采用对称排列二级正齿轮传动结构(参阅机件结构图),其主要零件有手链条、手链轮、制动器、5 齿长轴、片齿轮、4 齿短轴、花键孔齿轮、起重链轮和起重链条。曳动手链条(15)、手链轮(9)转动、将摩擦片(11)、棘轮(14)、制动器座(10)压成一体共同旋转,5 齿长轴(5)便转动片齿轮(8)、4 齿短轴(7)和花键孔齿轮(6),这样,装置在花键孔齿轮上的起重链轮(4)带动起重链条(1),即能平稳地提升重物。本机采用棘轮摩擦片式单向制动器,在载荷下自行制动,棘爪(17)在弹簧(16)的作用下与棘轮啮合,保证制动器安全工作。1.在起吊重物前应估计一下重量是否超出了手拉葫芦的额定载荷,切勿超载使用。2.在使用前,须对机件(如吊钩、起重链条、制动器等)以及润滑情况进行仔细检查,认为完好无损后方可使用。3.起重前检查上下吊钩是否挂牢。吊钩不得有歪斜及重物吊在吊钩尖端等不良现象。起重链条应垂直悬挂,不得有错扭的链环,以免起吊时链条卡住,影响机件的正常工作。4.操作者应站在与手链轮同一平面内曳动手链条(15),使手链轮(9)沿顺时针旋转,即可使重物上升;反向曳动手链条,手链轮退出制动器座(10),同时放松棘轮(14),棘爪(17)不起制动作用,重物即可缓缓下降。5.在起吊重物时,严禁人员在重物下做任何工作或行走,以免发生人身事故。6.在起吊过程中,无论重物上升或下降,曳动手链条时,用力应均匀和缓,不要用力过猛,以免手链条跳动或卡环。7.操作者如发现拉不动时不可猛拉,更不能增加人员,应立即停止使用。进行检查;(1)重物是否与其它物件牵连。(2)葫芦机件有无损坏。(3)重物是否超出了葫芦的额定载荷。性能参数表型号HSHS1HS2HS2HS3HS5HS10SH20起重量吨0.511.52351020起升高度米2.532.532.532.5335353535试验载荷吨0.751.52.2534.56.2512.525两均间最距离毫米2803003603804706007301000满载时的手链拉公斤1632373338424553力起重链行数11122244A142142178142178210358580主要尺寸 B126126142126142165162190毫米 C2428323438486472D142142178142178210210210净重公斤9.510.5101115161415.52431.536476888150189装箱毛重公斤13.514.5141520211819.53037.5485985105178217装箱尺寸(长 X 宽 X 高35X26X2135X26X39X28X2135X26X2146X34X2152X40X2863X49X3079...
