牵引管法在管道施工工程中的应用

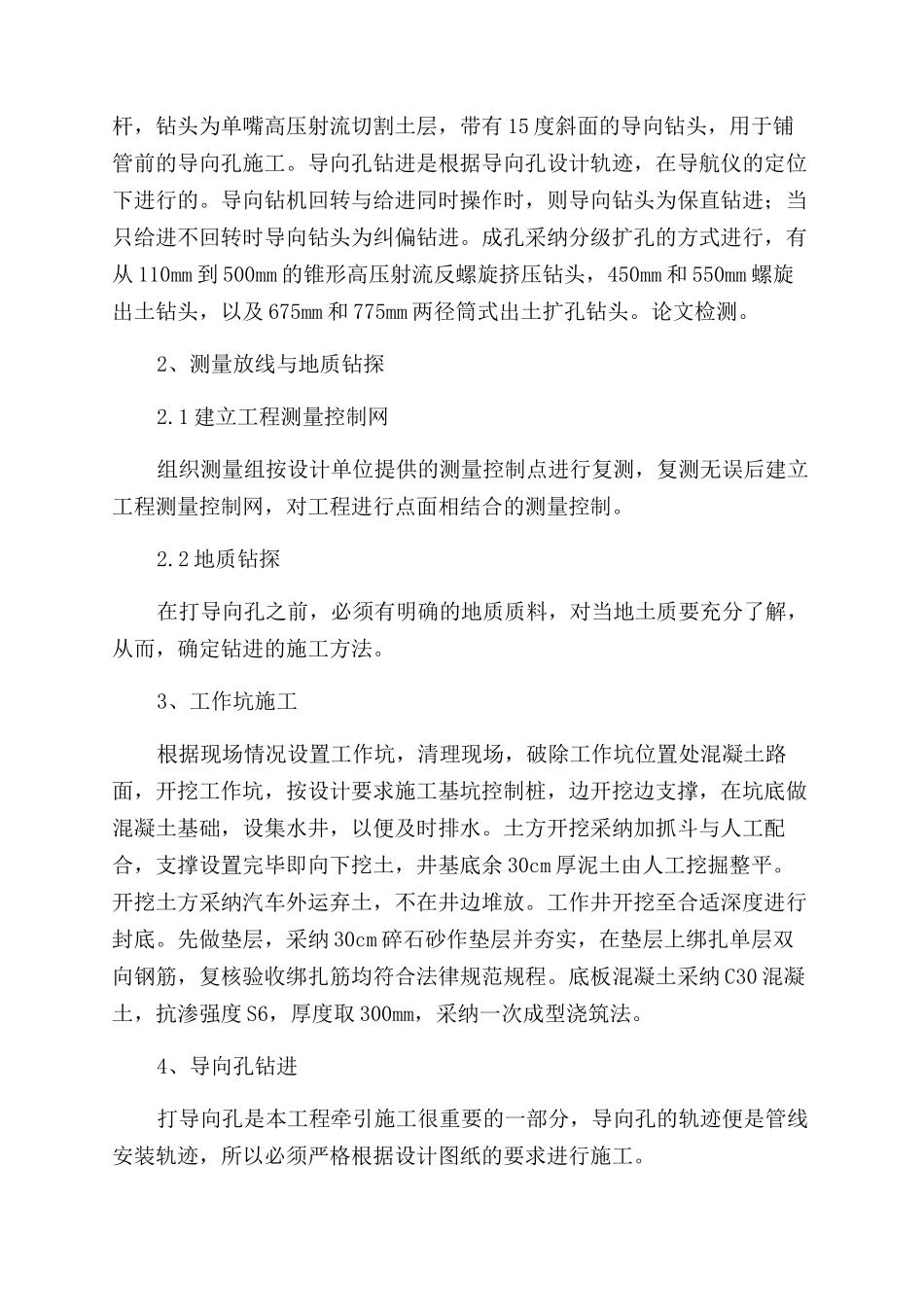

牵引管法在管道施工工程中的应用论文导读：增槎路（增步桥至庆丰收费站）绿化带喷淋设施工程位于增步桥至庆丰收费站，在已另行报装的 9 套 DN100 水表后敷设供水管道约33967m，其中牵引管 780.2m，雾喷头 1809 套，手喷取水点 202 套，汽车补水点 3 套，WLSK 离心式可调塑料微喷头 1768 套，PYSSD10 低仰角摇臂式双喷嘴工程塑料喷头雾喷头 41 套。关键词：牵引管，管道工程，施工技术增槎路（增步桥至庆丰收费站）绿化带喷淋设施工程位于增步桥至庆丰收费站，在已另行报装的 9 套 DN100 水表后敷设供水管道约 33967m，其中牵引管 780.2m，雾喷头 1809 套，手喷取水点 202 套，汽车补水点 3套，WLSK 离心式可调塑料微喷头 1768 套，PYSSD10 低仰角摇臂式双喷嘴工程塑料喷头雾喷头 41 套。供水干管采纳钢塑管，喷淋支管采纳 UPVC管，牵引管道采纳 UPVC 管（护管为镀锌钢管）。由于本工程有部分管线不适宜开挖施工，根据设计要求，有 589.1 米DN200 及 191.1 米 DN100 钢管套管管道采纳导向钻的牵引管施工方法。采纳导向钻进法铺设地下管线时，地层条件、原有地下管线状况以及周边环境对施工工期、施工成本、甚至铺管工程的成败有直接影响，本工程地层软硬不均、地下水丰富、原有地下管线纵横交错、上下重叠，地质条件十分复杂，导向钻进难度大，必须具体情况具体分析。1、设备机具我们根据工程要求及前期的工程经验，工程使用设备为 GBS-10 型导向钻机。GBS-10 型钻机是全液压动力头钻机，由 80HP 柴油机驱动。论文检测。该机由主机操作系统和拖车泵站组成，重量轻、定位方便，回拉力较大，为 10t，但扭矩较小，只有 2400Nm。泥浆泵为柴油机联合驱动，排量为 32~1501/min，最大泵压为 10MPa。采纳钻杆为 2.5mm50mm 整体方扣钻杆，钻头为单嘴高压射流切割土层，带有 15 度斜面的导向钻头，用于铺管前的导向孔施工。导向孔钻进是根据导向孔设计轨迹，在导航仪的定位下进行的。导向钻机回转与给进同时操作时，则导向钻头为保直钻进；当只给进不回转时导向钻头为纠偏钻进。成孔采纳分级扩孔的方式进行，有从 110mm 到 500mm 的锥形高压射流反螺旋挤压钻头，450mm 和 550mm 螺旋出土钻头，以及 675mm 和 775mm 两径筒式出土扩孔钻头。论文检测。2、测量放线与地质钻探2.1 建立工程测量控制网组织测量组按设计单位提供的测量控制点进行复测，复测无误后建立工程测量控制网，对工程进...
