给煤机检修技术标准

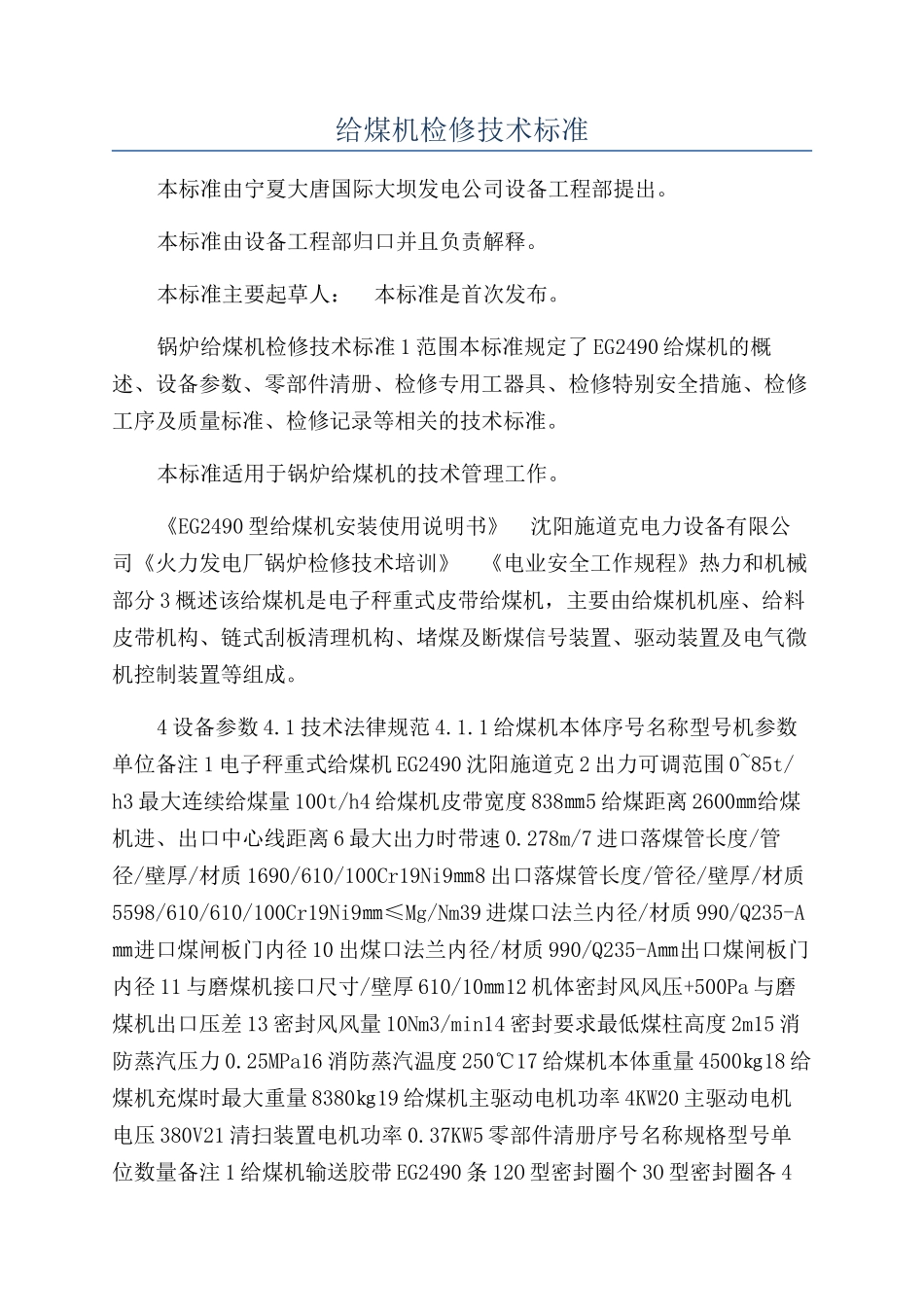

给煤机检修技术标准_第1页
1/7
给煤机检修技术标准_第2页
2/7
给煤机检修技术标准_第3页
3/7
给煤机检修技术标准本标准由宁夏大唐国际大坝发电公司设备工程部提出。本标准由设备工程部归口并且负责解释。本标准主要起草人: 本标准是首次发布。锅炉给煤机检修技术标准 1 范围本标准规定了 EG2490 给煤机的概述、设备参数、零部件清册、检修专用工器具、检修特别安全措施、检修工序及质量标准、检修记录等相关的技术标准。本标准适用于锅炉给煤机的技术管理工作。《EG2490 型给煤机安装使用说明书》 沈阳施道克电力设备有限公司《火力发电厂锅炉检修技术培训》 《电业安全工作规程》热力和机械部分 3 概述该给煤机是电子秤重式皮带给煤机,主要由给煤机机座、给料皮带机构、链式刮板清理机构、堵煤及断煤信号装置、驱动装置及电气微机控制装置等组成。4 设备参数 4.1 技术法律规范 4.1.1 给煤机本体序号名称型号机参数单位备注 1 电子秤重式给煤机 EG2490 沈阳施道克 2 出力可调范围 0~85t/h3 最大连续给煤量 100t/h4 给煤机皮带宽度 838㎜5 给煤距离 2600㎜给煤机进、出口中心线距离 6 最大出力时带速 0.278m/7 进口落煤管长度/管径/壁厚/材质 1690/610/100Cr19Ni9㎜8 出口落煤管长度/管径/壁厚/材质5598/610/610/100Cr19Ni9㎜≤Mg/Nm39 进煤口法兰内径/材质 990/Q235-A㎜进口煤闸板门内径 10 出煤口法兰内径/材质 990/Q235-A㎜出口煤闸板门内径 11 与磨煤机接口尺寸/壁厚 610/10㎜12 机体密封风风压+500Pa 与磨煤机出口压差 13 密封风风量 10Nm3/min14 密封要求最低煤柱高度 2m15 消防蒸汽压力 0.25MPa16 消防蒸汽温度 250℃17 给煤机本体重量 4500㎏18 给煤机充煤时最大重量 8380㎏19 给煤机主驱动电机功率 4KW20 主驱动电机电压 380V21 清扫装置电机功率 0.37KW5 零部件清册序号名称规格型号单位数量备注 1 给煤机输送胶带 EG2490 条 12O 型密封圈个 3O 型密封圈各 4驱动端轴承套 5 非驱动端轴承套 6 缩紧卡环套 7 缩紧卡环套 8 秤重托辊套9 托辊套 10 托辊轴承套 11 胶带驱动减速机套 12 清扫装置减速机套 13 刮板清扫装置链条米 14 刮板清扫装置链轮套 15 刮板清扫装置链轮轴承套 16秤重拉杆组件套 6 检修专用工器具序号名称规格单位数量 1 两用扳手 S27-30 只 22 两用扳手 S30-36 只 23 活络扳手 300㎜把 24 活络扳手 250㎜把 25内六角扳手套 16 梅花扳手套 17 两用扳手套 28 辊轮拆卸支座专用套 19 辊轮提...
