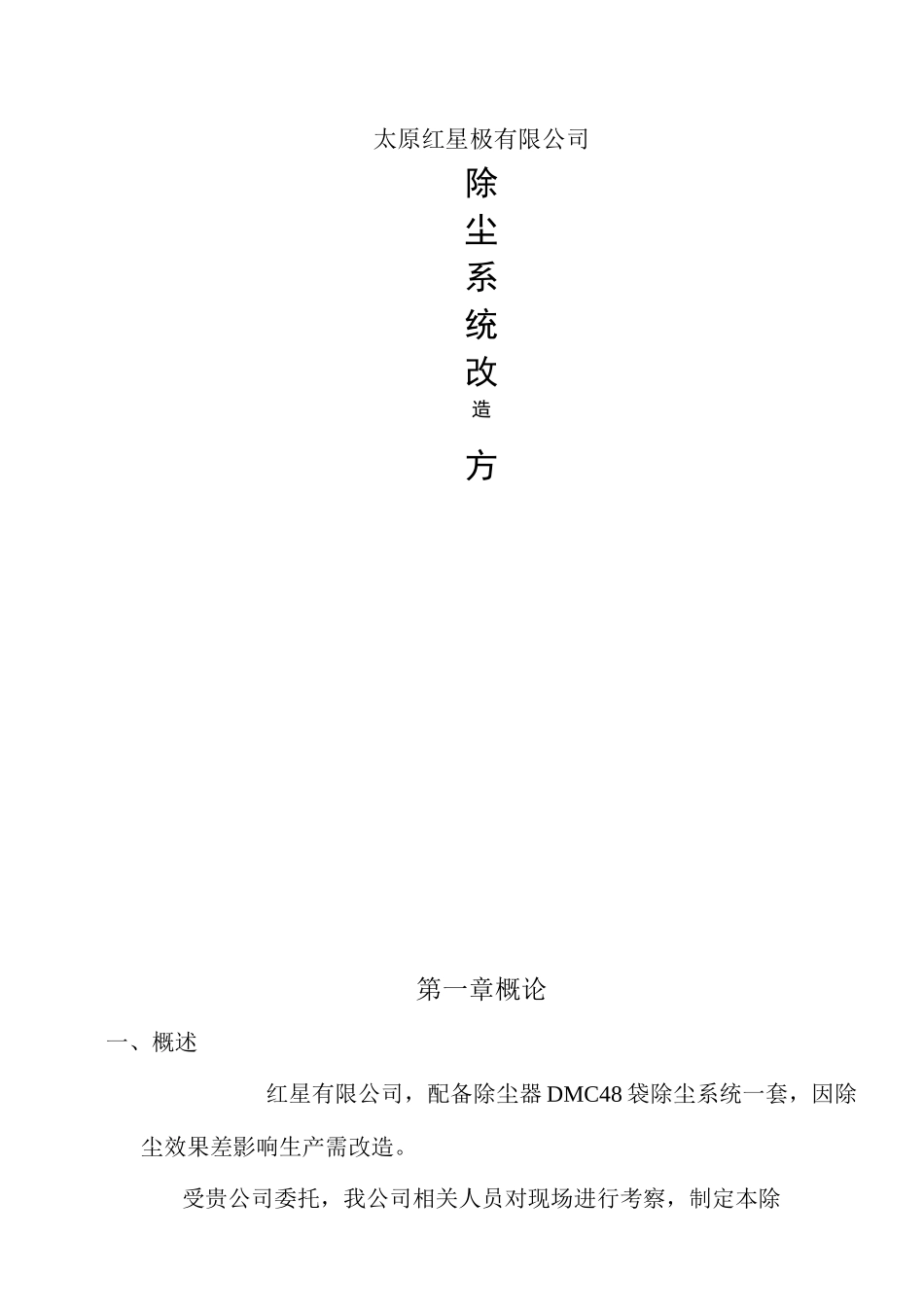

太原红星极有限公司除尘系统改造方第一章概论一、概述红星有限公司，配备除尘器 DMC48 袋除尘系统一套，因除尘效果差影响生产需改造。受贵公司委托，我公司相关人员对现场进行考察，制定本除尘方案，供参考。二、设计依据环境空气质量标准》GB3095-1996大气污染综合排放标准》GB16297-1996采暖通风与空气调节设计规范》GB19-87通风与空调工程施质量验收规范》GB50243-2002袋式除尘器安装技术要求与验收规范》JB/T8471-96袋式除尘器通风技术条件》ZBJ88012-98我公司类似项目的实践经验我公司相关人员及贵公司相关人员现场考察的有关数据三、设计原则1）除尘系统为生产现场服务。四、主要设计范围本方案烟尘治理为除土建施工电线电缆外的交钥匙工程五、设计内容1、尘源密封罩结构设计；2、除尘系统网管路设计；3、除尘系统输灰系统设计。第二章除尘方案1.1 工艺流程河北顺天电极有限公司新机加工数控加工线除尘方案3通过引风机的作用，在扬尘点捕集罩口负压的作用下粉尘由各支管汇集进入除尘主干管，然后进入袋式除尘器净化，净化后的干净气体通过引风机进入排气筒直接排入大气；过滤下的粉尘聚集在灰斗,定期放灰，装袋外运。1・3 设备选型为节省投资，达到投入和产出的最大优化效果，本方案拟 DMC96除尘系统 I：131、除尘器选取：DMC-96 脉冲除尘器的主要性能参数表袋数量条96滤袋材质覆膜9脉冲阀规格1%〃数量只12气源压缩空气压力MPa0.5〜0.7气源供气量m3/min1.0〜1.512气体入口含尘浓度g/Nm3W10013气体出口含尘浓度mg/Nm3<5014除尘设备终阻Pa<150015漏风率%<216除尘设备耐压Pa-5000第三章除尘设备介绍及制作标准一、袋式除尘器的设计及检验标准⑴《电业安全规程》；⑵ 工业设备抗震鉴定标准；⑶ 工业企业噪声控制设计规范 GBJ97-85⑷ 工业企业厂界噪声标准 GB12348-90；⑸ 工业企业噪音卫生标准（试行）；⑹ 环境空气质量标准 GB3095-1996；⑺ 锅炉烟尘测试方法 GB5468-91；河北顺天电极有限公司新机加工数控加工线除尘方案河北九州环保设备工程有限公司 Tel:0317-5⑻ 普通碳素结构钢和低合金结构钢冷轧薄钢板及钢带 GB；
