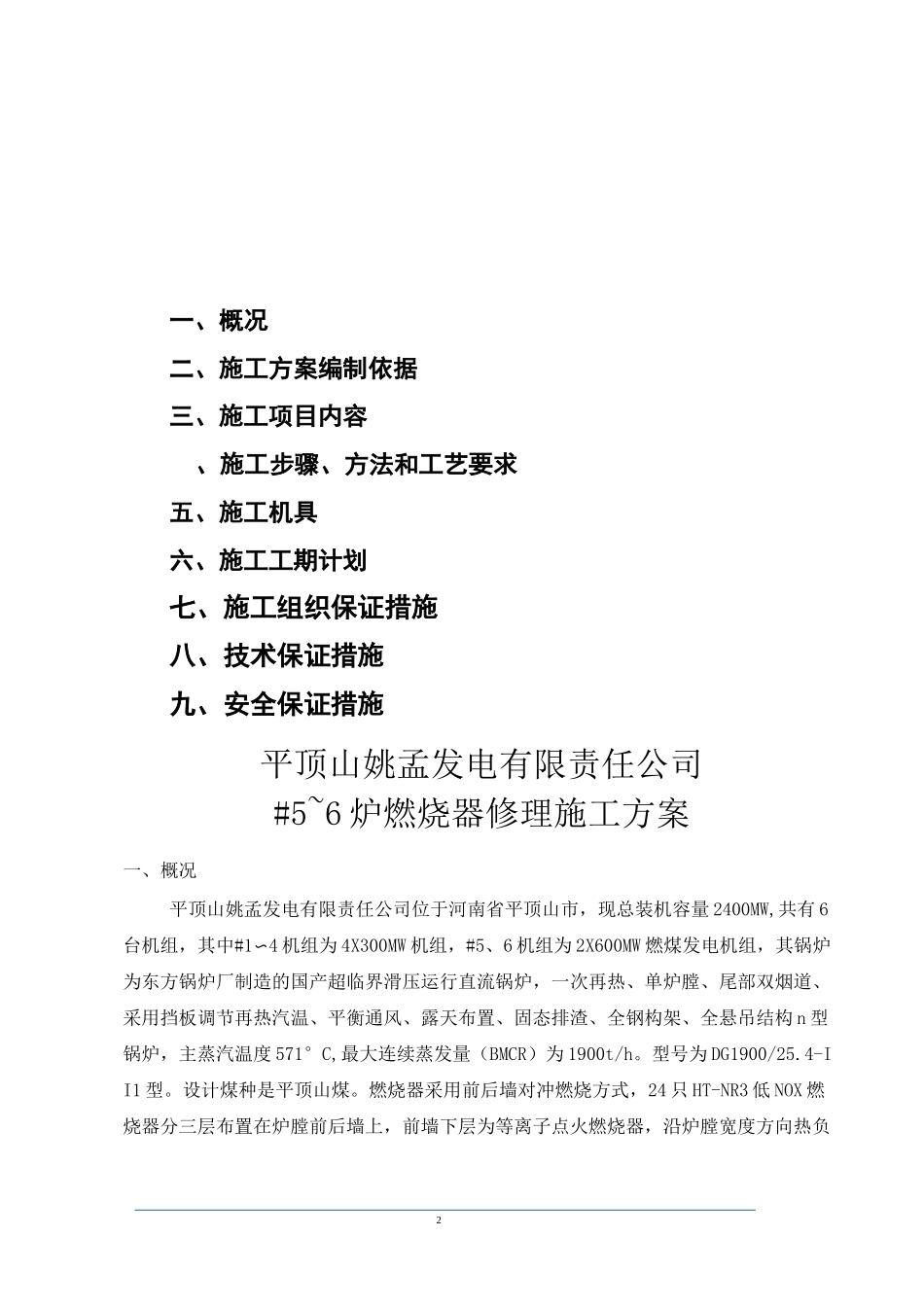

1平顶山姚孟发电有限责任公司#5~6 炉燃烧器修理施工方案投标单位投标时间2一、概况二、施工方案编制依据三、施工项目内容、施工步骤、方法和工艺要求五、施工机具六、施工工期计划七、施工组织保证措施八、技术保证措施九、安全保证措施平顶山姚孟发电有限责任公司#5~6 炉燃烧器修理施工方案一、概况平顶山姚孟发电有限责任公司位于河南省平顶山市，现总装机容量 2400MW,共有 6台机组，其中#1〜4 机组为 4X300MW 机组，#5、6 机组为 2X600MW 燃煤发电机组，其锅炉为东方锅炉厂制造的国产超临界滑压运行直流锅炉，一次再热、单炉膛、尾部双烟道、采用挡板调节再热汽温、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构 n 型锅炉，主蒸汽温度 571°C,最大连续蒸发量（BMCR）为 1900t/h。型号为 DG1900/25.4-II1 型。设计煤种是平顶山煤。燃烧器采用前后墙对冲燃烧方式，24 只 HT-NR3 低 NOX 燃烧器分三层布置在炉膛前后墙上，前墙下层为等离子点火燃烧器，沿炉膛宽度方向热负3荷及烟气温度分布更均匀。制粉系统采用中速磨正压直吹冷一次风制粉系统，每炉按配6 台中速磨煤机（设 1 台备用），煤粉细度按 200 目筛通过量为 75%。机组长周期运行，燃烧煤质差，运行工况恶略，燃烧器内部组件存在磨损损坏现象，需要对其进行解体，对磨损严重部件给与更换，磨损较轻部位给予修补处理。二、施工方案编制依据1、《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-952、《电力建设施工质量验收及评价规程》（锅炉机组）DL/T5210.2-20093、《电力建设安全工作规程》第 1 部分:火力发电厂（DL5009.1-2002）4、《国家电网公司基建安全管理规定》（国家电网基建[2010]1020 号）三、施工项目内容对#5、6 锅炉 A（等离子燃烧器）、B、C、D、E、F 层共计 48 套燃烧器中心棒组件抽出检查，中心棒组件存在磨损严重部分再次解体：浓缩器 I、浓缩器 II、中心棒保护套筒、防磨板、支撑块等部件；燃烧器内部文丘里管、喷嘴、稳燃环、等离子三级套筒、燃烧器弯头等部件检查，界限为一次风最后一道金属膨胀节以后各部件；以上部件检查磨损严重部分全部更换新件，磨损较轻部件给予采用不锈钢板加工补焊修补，不磨损部分不再解体直接回装，预计需更换文丘里管 16 件。燃烧器结构参照附件图示。4燃烧器（单炉）位置参数:序号名称安装标咼设备总数量备注1.A、F 层燃烧器18.66 米8 套2.B、D 层燃烧器23.62 米8 套3.E、C ...
