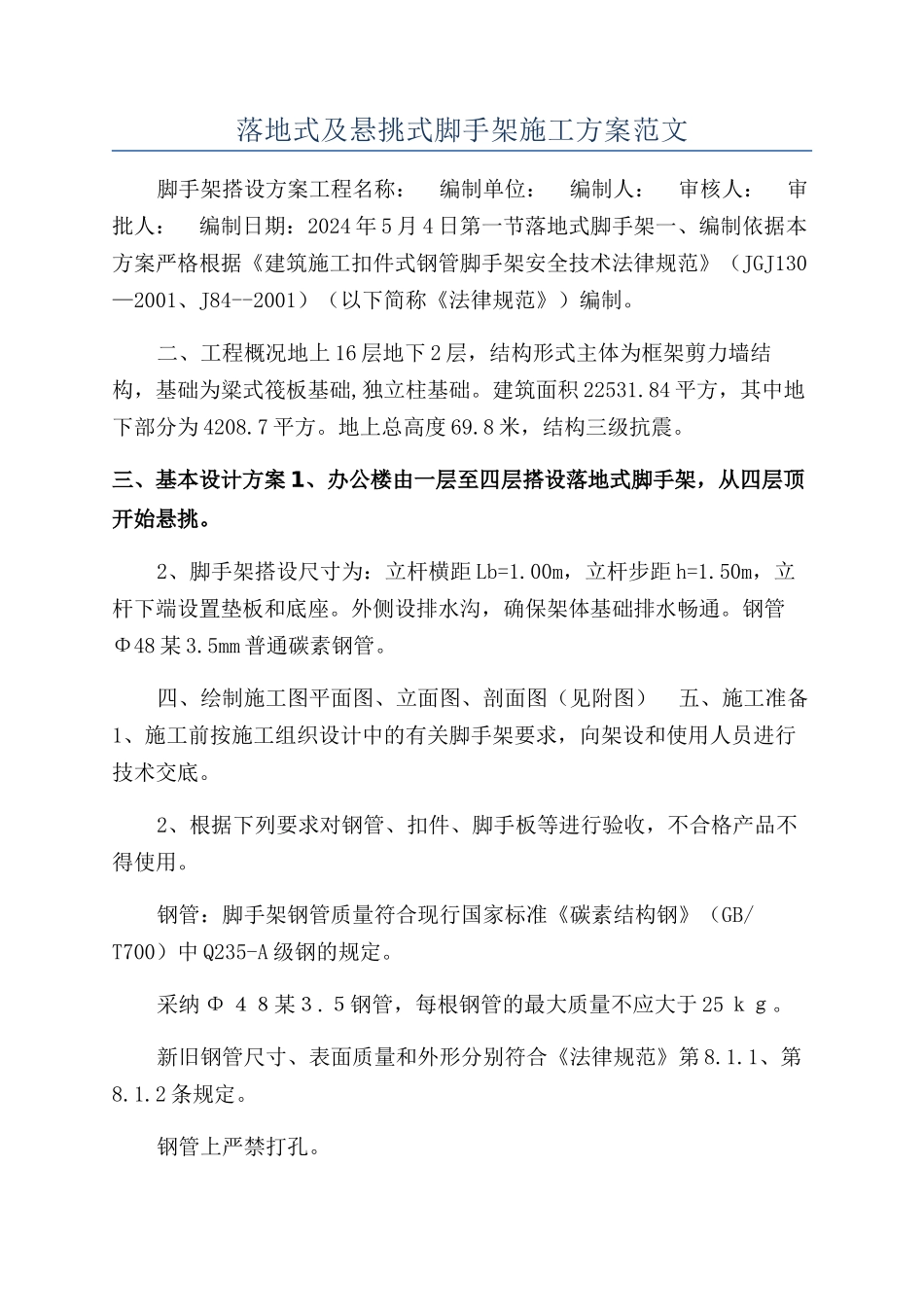

落地式及悬挑式脚手架施工方案范文

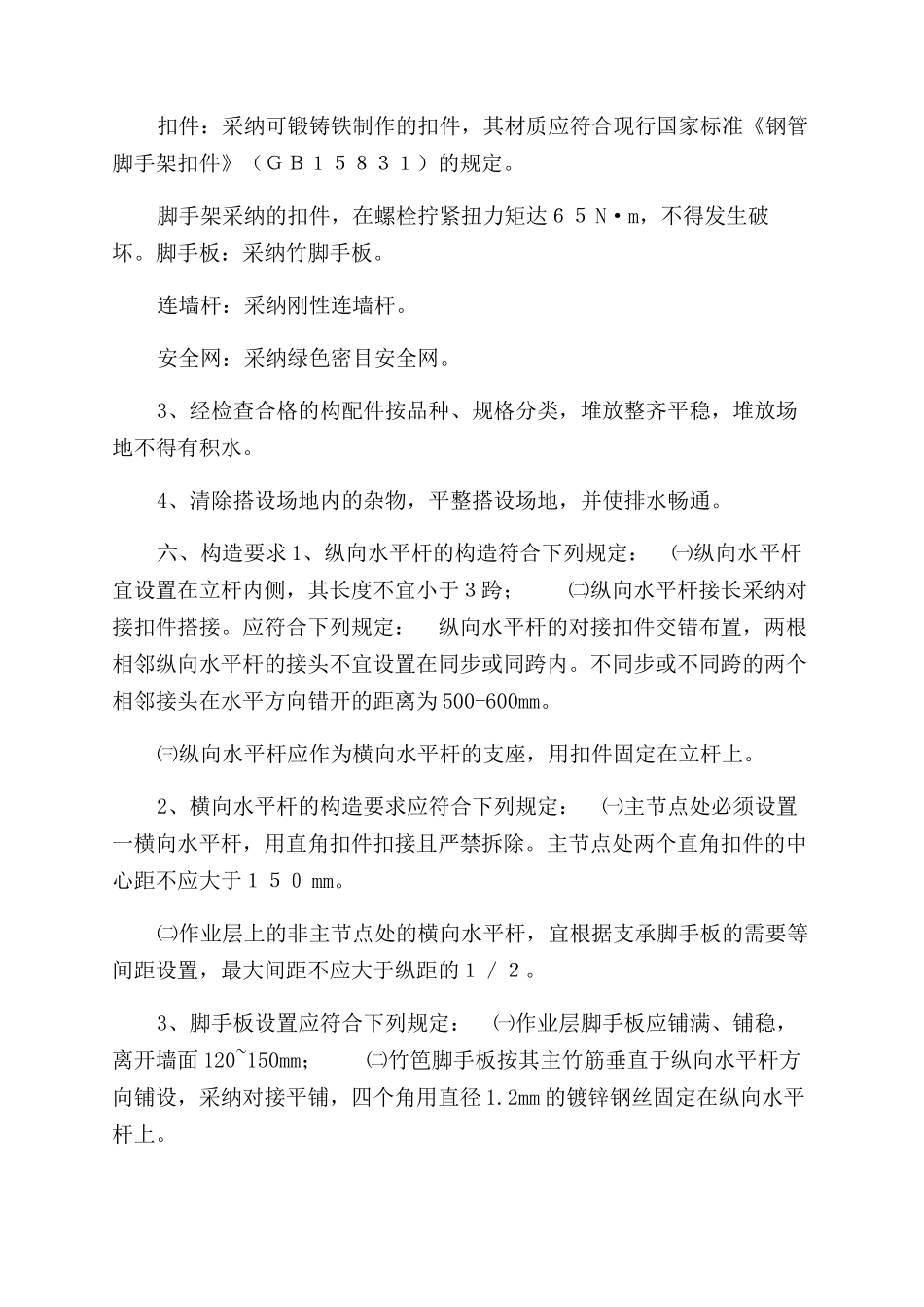

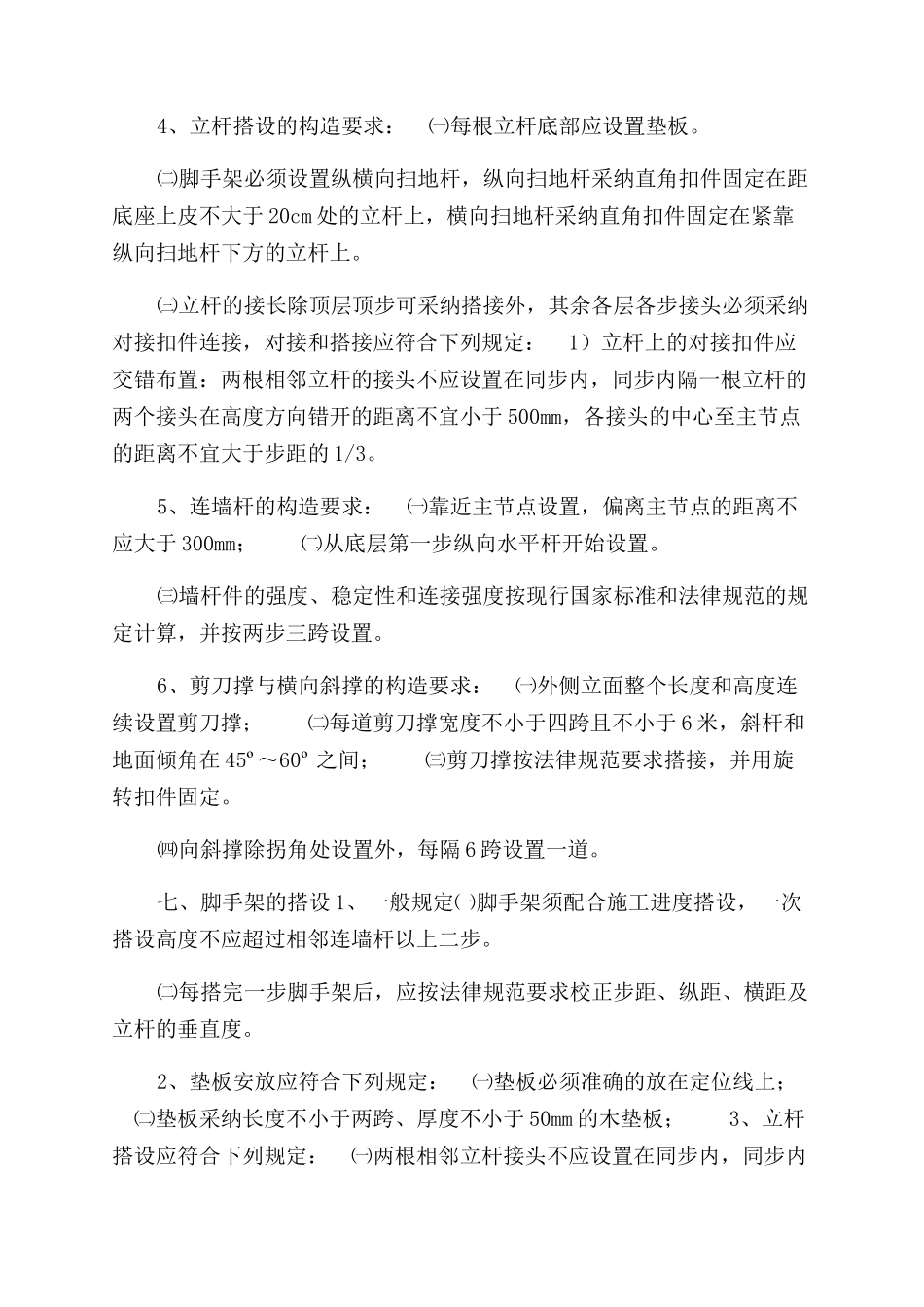

落地式及悬挑式脚手架施工方案范文脚手架搭设方案工程名称： 编制单位： 编制人： 审核人： 审批人： 编制日期：2024 年 5 月 4 日第一节落地式脚手架一、编制依据本方案严格根据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130—2001、J84--2001）（以下简称《法律规范》）编制。二、工程概况地上 16 层地下 2 层，结构形式主体为框架剪力墙结构，基础为粱式筏板基础,独立柱基础。建筑面积 22531.84 平方，其中地下部分为 4208.7 平方。地上总高度 69.8 米，结构三级抗震。三、基本设计方案 1、办公楼由一层至四层搭设落地式脚手架，从四层顶开始悬挑。2、脚手架搭设尺寸为：立杆横距 Lb=1.00m，立杆步距 h=1.50m，立杆下端设置垫板和底座。外侧设排水沟，确保架体基础排水畅通。钢管Φ48 某 3.5mm 普通碳素钢管。四、绘制施工图平面图、立面图、剖面图（见附图） 五、施工准备1、施工前按施工组织设计中的有关脚手架要求，向架设和使用人员进行技术交底。2、根据下列要求对钢管、扣件、脚手板等进行验收，不合格产品不得使用。钢管：脚手架钢管质量符合现行国家标准《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定。采纳 Φ ４８某３.５钢管，每根钢管的最大质量不应大于 25 ｋｇ。新旧钢管尺寸、表面质量和外形分别符合《法律规范》第 8.1.1、第8.1.2 条规定。钢管上严禁打孔。扣件：采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（ＧＢ１５８３１）的规定。脚手架采纳的扣件，在螺栓拧紧扭力矩达６５ N·m，不得发生破坏。脚手板：采纳竹脚手板。连墙杆：采纳刚性连墙杆。安全网：采纳绿色密目安全网。3、经检查合格的构配件按品种、规格分类，堆放整齐平稳，堆放场地不得有积水。4、清除搭设场地内的杂物，平整搭设场地，并使排水畅通。六、构造要求 1、纵向水平杆的构造符合下列规定： ㈠纵向水平杆宜设置在立杆内侧，其长度不宜小于３跨； ㈡纵向水平杆接长采纳对接扣件搭接。应符合下列规定： 纵向水平杆的对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内。不同步或不同跨的两个相邻接头在水平方向错开的距离为 500-600mm。㈢纵向水平杆应作为横向水平杆的支座，用扣件固定在立杆上。2、横向水平杆的构造要求应符合下列规定： ㈠主节点处必须设置一横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于１５０ mm。...
