钢筋混凝土地下室工程渗水成因与治理-渗漏水原因分析VIP专享

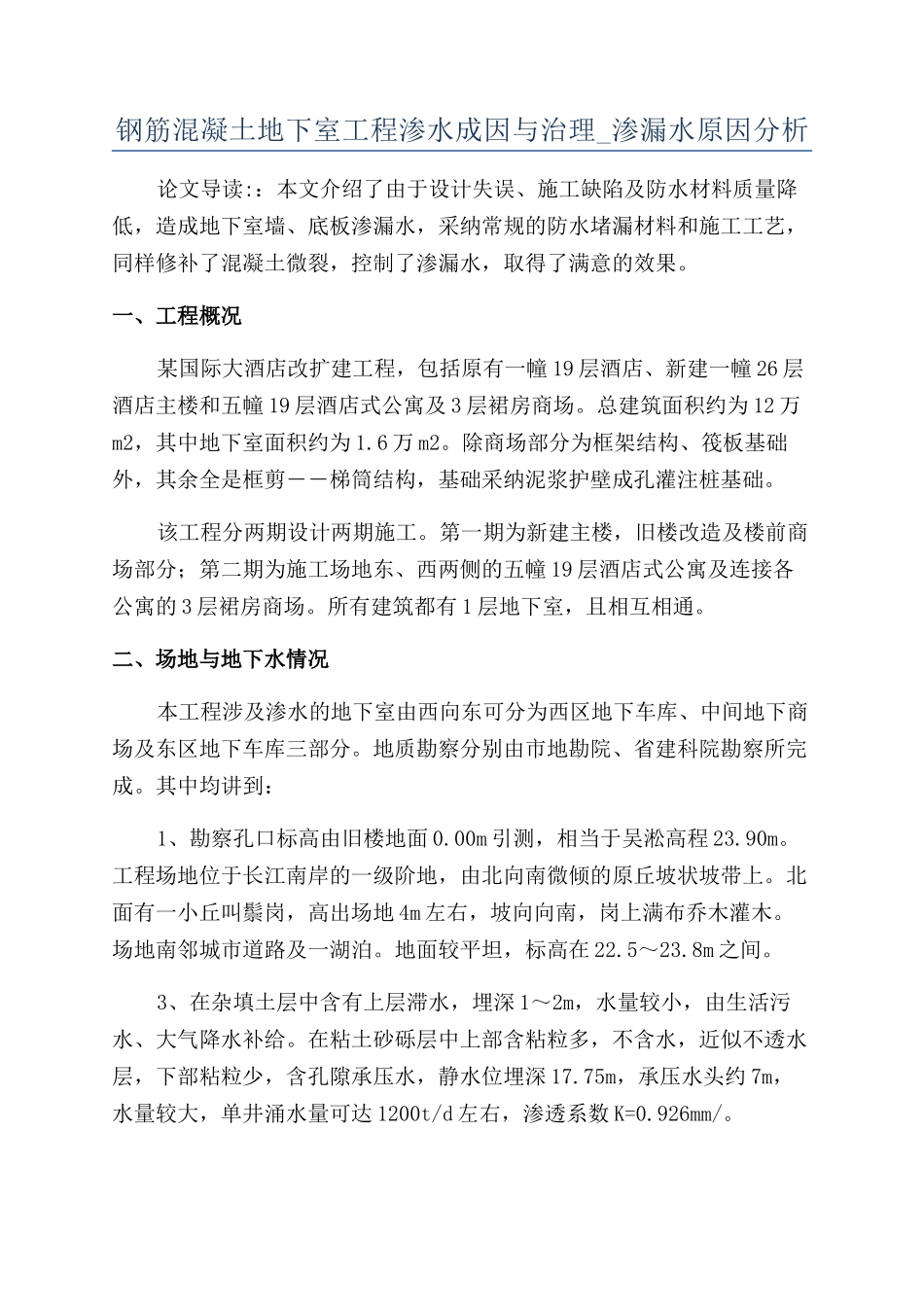

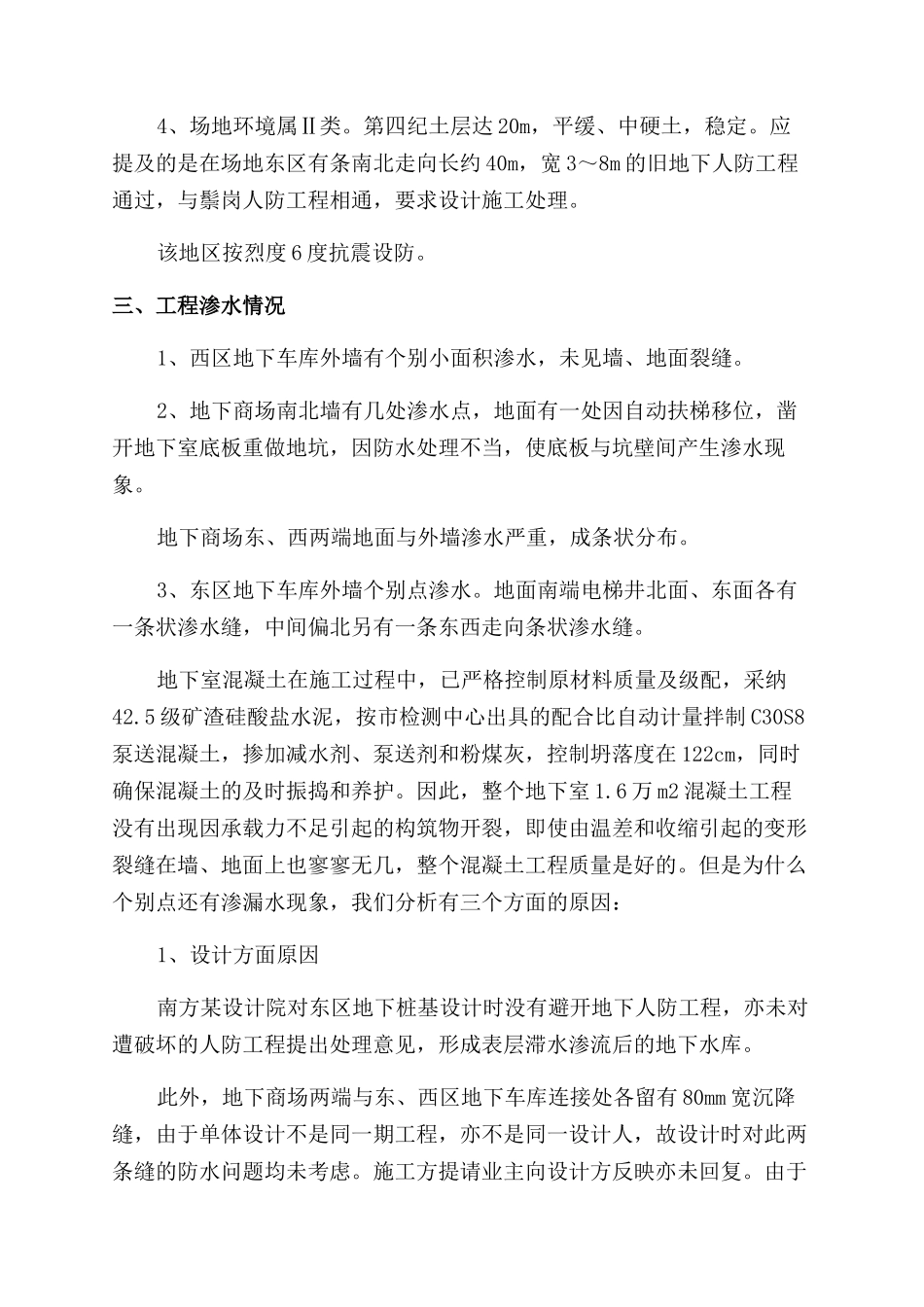

钢筋混凝土地下室工程渗水成因与治理_渗漏水原因分析论文导读:：本文介绍了由于设计失误、施工缺陷及防水材料质量降低，造成地下室墙、底板渗漏水，采纳常规的防水堵漏材料和施工工艺，同样修补了混凝土微裂，控制了渗漏水，取得了满意的效果。一、工程概况某国际大酒店改扩建工程，包括原有一幢 19 层酒店、新建一幢 26 层酒店主楼和五幢 19 层酒店式公寓及 3 层裙房商场。总建筑面积约为 12 万m2，其中地下室面积约为 1.6 万 m2。除商场部分为框架结构、筏板基础外，其余全是框剪――梯筒结构，基础采纳泥浆护壁成孔灌注桩基础。该工程分两期设计两期施工。第一期为新建主楼，旧楼改造及楼前商场部分；第二期为施工场地东、西两侧的五幢 19 层酒店式公寓及连接各公寓的 3 层裙房商场。所有建筑都有 1 层地下室，且相互相通。二、场地与地下水情况本工程涉及渗水的地下室由西向东可分为西区地下车库、中间地下商场及东区地下车库三部分。地质勘察分别由市地勘院、省建科院勘察所完成。其中均讲到：1、勘察孔口标高由旧楼地面 0.00m 引测，相当于吴淞高程 23.90m。工程场地位于长江南岸的一级阶地，由北向南微倾的原丘坡状坡带上。北面有一小丘叫鬃岗，高出场地 4m 左右，坡向向南，岗上满布乔木灌木。场地南邻城市道路及一湖泊。地面较平坦，标高在 22.5～23.8m 之间。3、在杂填土层中含有上层滞水，埋深 1～2m，水量较小，由生活污水、大气降水补给。在粘土砂砾层中上部含粘粒多，不含水，近似不透水层，下部粘粒少，含孔隙承压水，静水位埋深 17.75m，承压水头约 7m，水量较大，单井涌水量可达 1200t/d 左右，渗透系数 K=0.926mm/。4、场地环境属Ⅱ类。第四纪土层达 20m，平缓、中硬土，稳定。应提及的是在场地东区有条南北走向长约 40m，宽 3～8m 的旧地下人防工程通过，与鬃岗人防工程相通，要求设计施工处理。该地区按烈度 6 度抗震设防。三、工程渗水情况1、西区地下车库外墙有个别小面积渗水，未见墙、地面裂缝。2、地下商场南北墙有几处渗水点，地面有一处因自动扶梯移位，凿开地下室底板重做地坑，因防水处理不当，使底板与坑壁间产生渗水现象。地下商场东、西两端地面与外墙渗水严重，成条状分布。3、东区地下车库外墙个别点渗水。地面南端电梯井北面、东面各有一条状渗水缝，中间偏北另有一条东西走向条状渗水缝。地下室混凝土在施工过程中，已严格控制原材料质量及级配，采纳42.5 级矿渣硅酸...
