dn400中水过回南路拉管施工方案

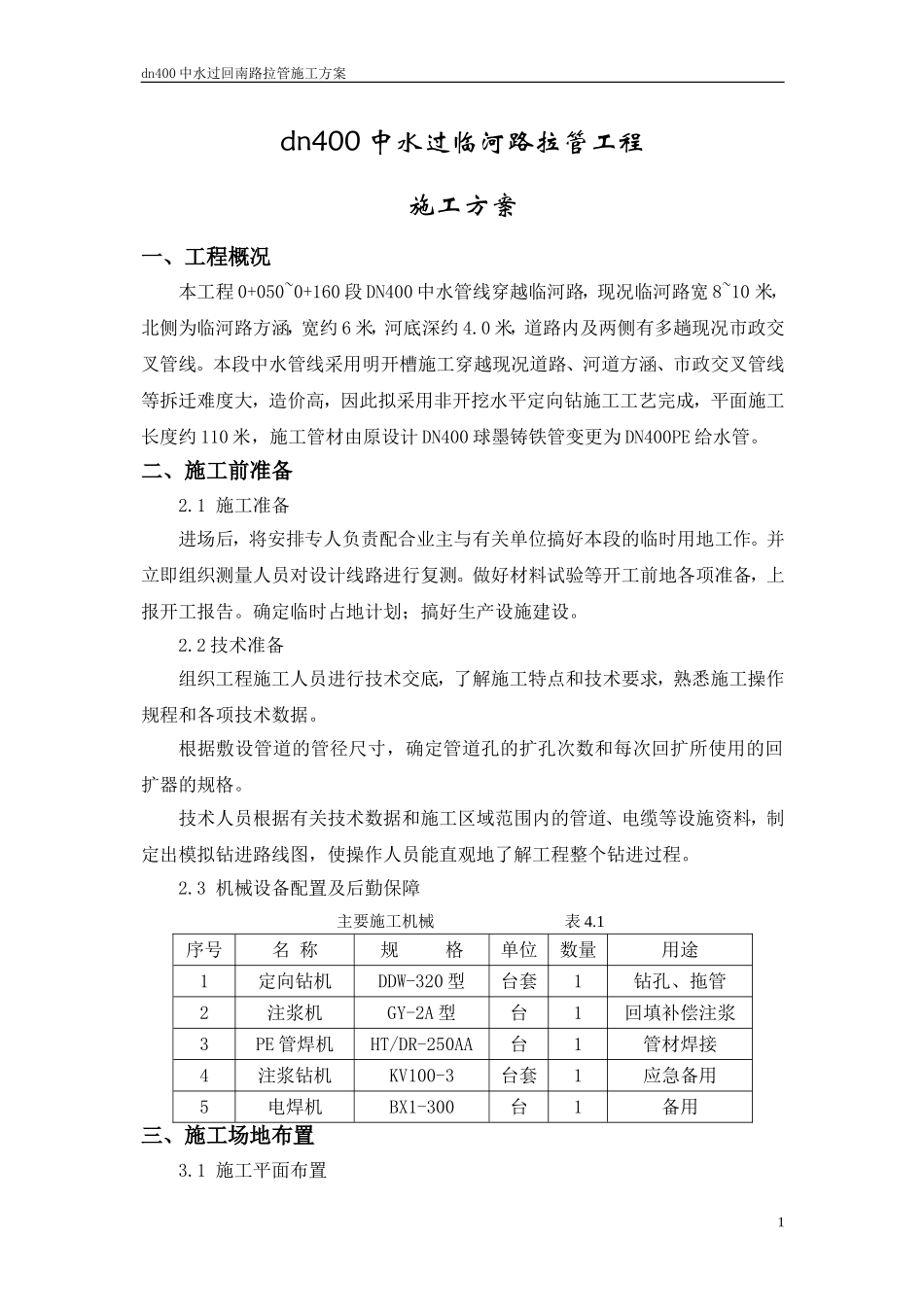

dn400中水过回南路拉管施工方案_第1页
1/8

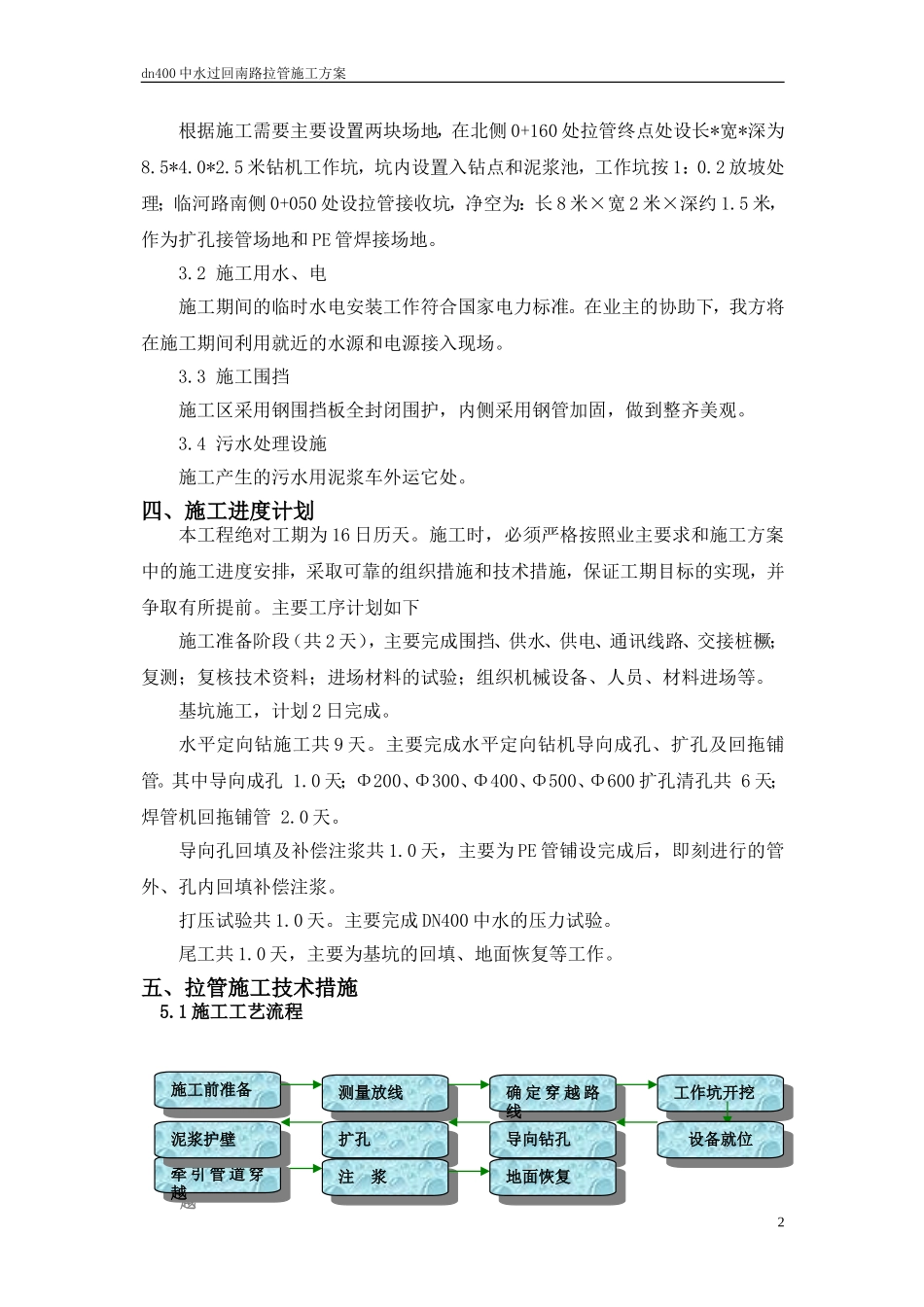

dn400中水过回南路拉管施工方案_第2页
2/8

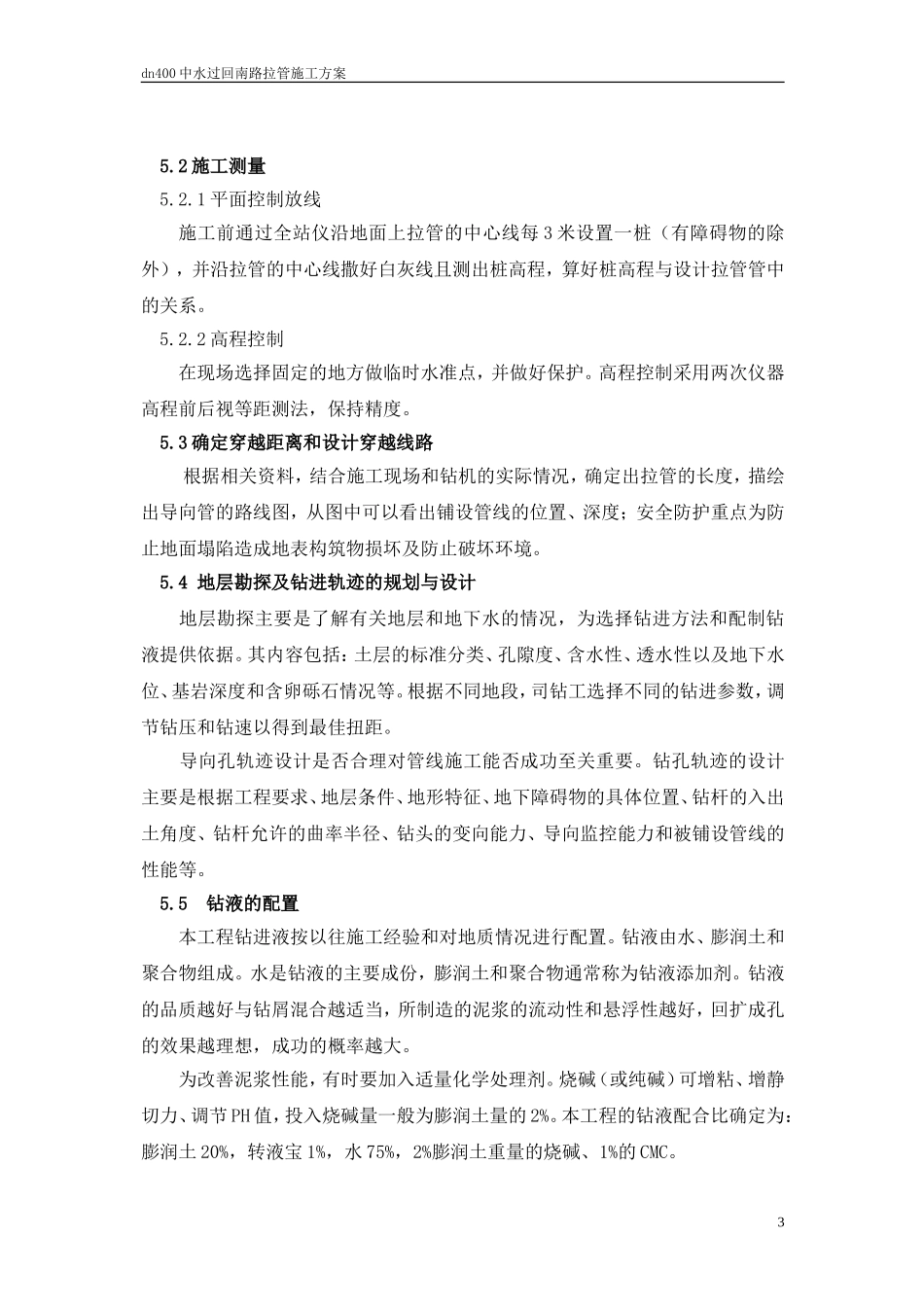

dn400中水过回南路拉管施工方案_第3页
3/8
dn400 中水过回南路拉管施工方案dn400 中水过临河路拉管工程施工方案一、工程概况本工程 0+050~0+160 段 DN400 中水管线穿越临河路,现况临河路宽 8~10 米,北侧为临河路方涵,宽约 6 米,河底深约 4.0 米,道路内及两侧有多趟现况市政交叉管线。本段中水管线采用明开槽施工穿越现况道路、河道方涵、市政交叉管线等拆迁难度大,造价高,因此拟采用非开挖水平定向钻施工工艺完成,平面施工长度约 110 米,施工管材由原设计 DN400 球墨铸铁管变更为 DN400PE 给水管。 二、施工前准备2.1 施工准备进场后,将安排专人负责配合业主与有关单位搞好本段的临时用地工作。并立即组织测量人员对设计线路进行复测。做好材料试验等开工前地各项准备,上报开工报告。确定临时占地计划;搞好生产设施建设。2.2 技术准备组织工程施工人员进行技术交底,了解施工特点和技术要求,熟悉施工操作规程和各项技术数据。根据敷设管道的管径尺寸,确定管道孔的扩孔次数和每次回扩所使用的回扩器的规格。技术人员根据有关技术数据和施工区域范围内的管道、电缆等设施资料,制定出模拟钻进路线图,使操作人员能直观地了解工程整个钻进过程。2.3 机械设备配置及后勤保障 主要施工机械 表 4.1序号名 称规 格单位数量用途1定向钻机DDW-320 型台套1钻孔、拖管2注浆机GY-2A 型台1回填补偿注浆3PE 管焊机HT/DR-250AA台1管材焊接4注浆钻机KV100-3台套1应急备用5电焊机BX1-300台1备用三、施工场地布置3.1 施工平面布置1dn400 中水过回南路拉管施工方案根据施工需要主要设置两块场地,在北侧 0+160 处拉管终点处设长*宽*深为8.5*4.0*2.5 米钻机工作坑,坑内设置入钻点和泥浆池,工作坑按 1:0.2 放坡处理;临河路南侧 0+050 处设拉管接收坑,净空为:长 8 米×宽 2 米×深约 1.5 米,作为扩孔接管场地和 PE 管焊接场地。3.2 施工用水、电施工期间的临时水电安装工作符合国家电力标准。在业主的协助下,我方将在施工期间利用就近的水源和电源接入现场。3.3 施工围挡施工区采用钢围挡板全封闭围护,内侧采用钢管加固,做到整齐美观。3.4 污水处理设施施工产生的污水用泥浆车外运它处。四、施工进度计划本工程绝对工期为 16 日历天。施工时,必须严格按照业主要求和施工方案中的施工进度安排,采取可靠的组织措施和技术措施,保证工期目标的实现,并争取有所提前。主要工序计划如下施工准备阶段(共 2 天),主要完成围挡、供水、...
