中望CAD机械版 一日通

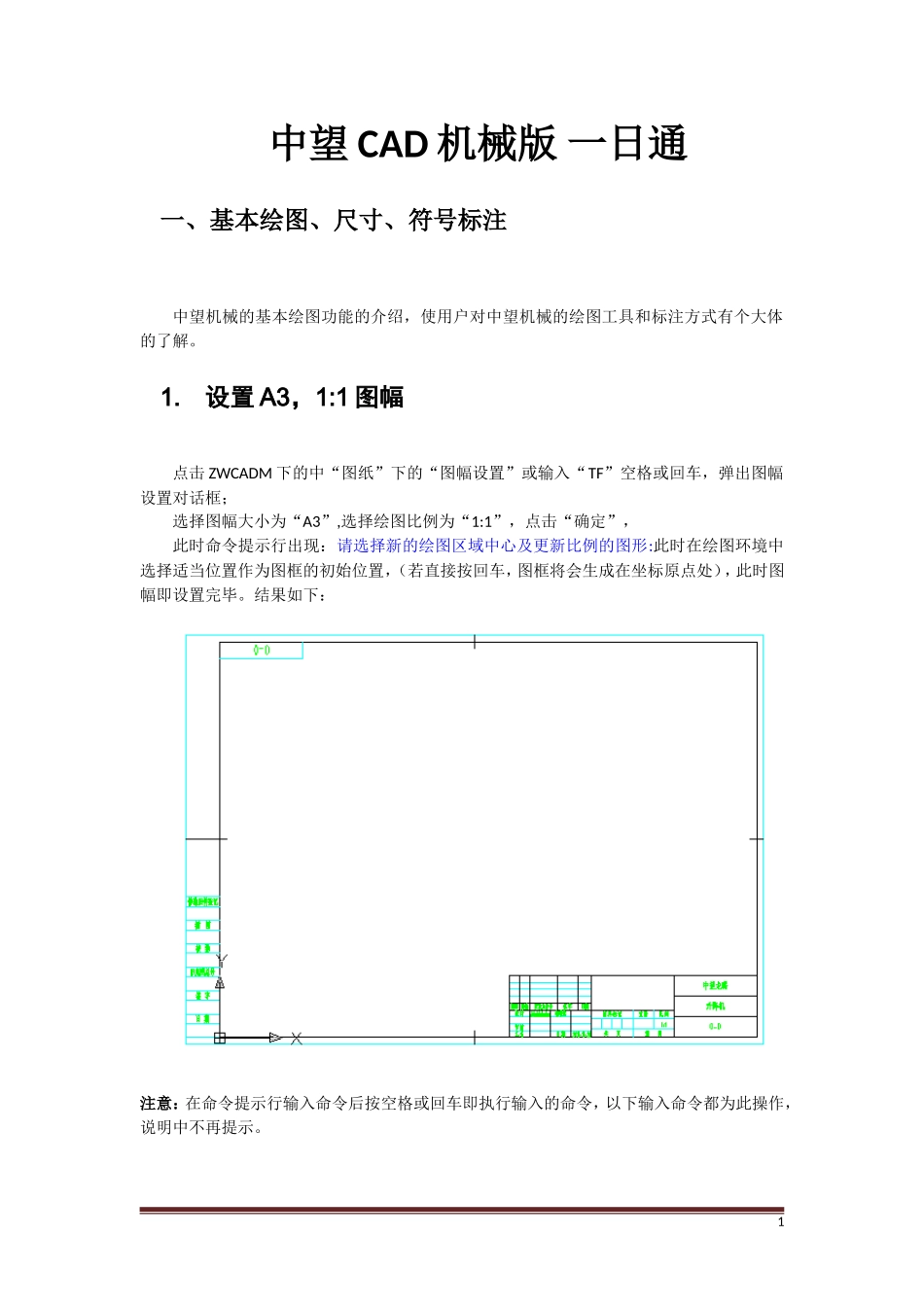

中望 CAD 机械版 一日通一、基本绘图、尺寸、符号标注中望机械的基本绘图功能的介绍，使用户对中望机械的绘图工具和标注方式有个大体的了解。1.设置 A3，1:1 图幅点击 ZWCADM 下的中“图纸”下的“图幅设置”或输入“TF”空格或回车，弹出图幅设置对话框；选择图幅大小为“A3”,选择绘图比例为“1:1”，点击“确定”，此时命令提示行出现：请选择新的绘图区域中心及更新比例的图形:此时在绘图环境中选择适当位置作为图框的初始位置，（若直接按回车，图框将会生成在坐标原点处），此时图幅即设置完毕。结果如下：注意：在命令提示行输入命令后按空格或回车即执行输入的命令，以下输入命令都为此操作，说明中不再提示。 12.绘制零件轮廓1.通过孔轴设计来绘制零件的轮廓步骤 1：点取“ZWCADM”菜单下的“零件设计”中“轴设计”或输入：ZWMSHAFT显示“轴设计”对话框，在对话框中添加一段新的数据内容：当前选择第“1”段，“长度”中输入数据：15，“起始直径”输入数据：40，“终止直径”输入：40，点击“添加”按钮，此时第一段轴数据输入完毕，在“预览”框中可查看形成第一段轴的内容；当前选择第“2”段，“长度”中输入数据：15，“起始直径”输入数据：80，“终止直径”输入：80，点击“添加”按钮，此时第二段轴数据输入完毕，在“预览”框中可查看形成当前整体轴的内容；点击“确定”绘制刚设计的轴；在图纸中选择适当位置，绘制轴成功，如下图： 22.两种绘孔的方式1.绘制中心孔：点取“ZWCADM”菜单下的“构造工具”中的“孔轴设计”或输入：ZWMHOLEAXIS；出现提示：请输入孔的第一点 或 [绘制轴(S)/起始直径(F):100.00 /终止直径(E):100.00 /中心线延伸长度(L):3.00 /绘制中心线:否(C)]:输入：F,设置孔的直径值为：20输入：选择零件左侧的中心线位置作为孔的起点，选择零件右侧中心线位置作为孔的终点，此时，中心孔绘制完毕。2.绘制周边的孔：绘制周边孔的中心线执行“偏移”命令或执行：OFFSET选择零件中心线，输入偏移距离为 30，分别向两侧偏移，形成周边孔的中心线；修剪周边孔的中心线点取“ZWCADM”菜单下的“构造工具”中的“打断”或输入：DAD；选择周边中心线为目标，选择适当的打断点，中心线在指定位置打断，删除无用的部分。绘制周边孔的轮廓点取“ZWCADM”菜单下的“绘图工具”中“对称画线”或输入：DC；选择零件中心线为对称轴，通过捕捉周边中心线与轮廓的交电，指定孔的半径为 5 分别绘制两侧的中心...
