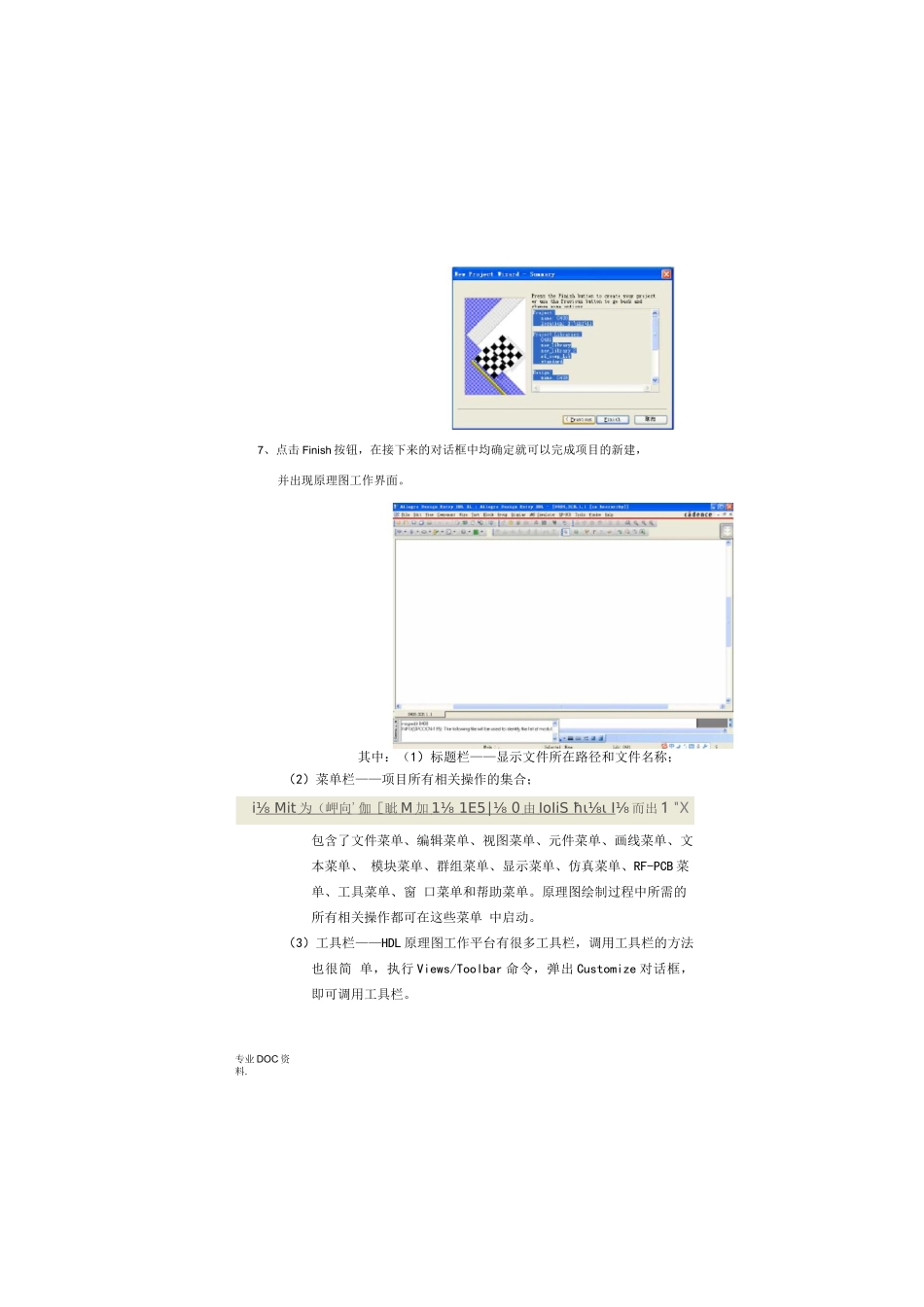

AllegroDesignEntryHDL原理图输入方式DesignEntryHDL是Cadence公司原有的原理图设计输入系统，提供了一个全面、高效、灵活的原理图设计环境，具有强大的操作编辑功能。设计者在HDL环境中能够完成整个原理图设计流程，可以进行层次原理图和平面原理图输入、原理图检查、生成料单、生成网表等工作。HDL还能与Allegro工具很好的集成在一个工程中，可很方便的实现原理图到PCB的导入，以及PCB改动反标到原理图等交互式操作。接下来，按照原理图设计输入流程，我来详细阐述DesignEntryHDL原理图的输入方式。一、进入DesignEntryHDL用户界面进入HDL原理图输入界面的步骤如下。1、执行“开始/程序/Cadence16.3/DesignEntryHDL”命令，将弹出产品选择对话框2、进入产品界面，弹出OpenProject对话框OpctBProject◎吁田M:∣≡⅛MM1⅛⅛cpσ∣0OpSia'IE>iitrpFlgJ其中OpenRecent用以打开最后运行的项目；OpenOpenanExistingProject用以打开一个已有的项目专业DOC资料.专业DOC资料.CreateaNewProject用以新建一个项目。3、点击CreateaNewProject新建项目，则进入新建项目向导，填入新建项目名称6、点击下一步，进入Summary对话框，显示前面步骤所设置的所有容。以填写新建项目名称，也可以选择已有元件，对其进行修改。可--mJ"I取胞]区i±ctHn∙±and!Lαcatiα<ιH»「RLHt⅛tEHInM七tb«3iXaiσtIVr«1ur5、点击下一步，进入DesignName对话框，Library中选择需要的元件库，Design中4、点击下一步，进入ProjectLibraries对话框，在可用元件库中为项目添加元件库]α1,g∣fthenv⅞IndIwedonforPVUrItoJQet.}rej∙rtnι∣∙'∣αvxlLadin：TlusVιιeιsRQIhreQChU∣e”““土Eof0r4αtlτ⅞:αns*j*∙oj⅛ct卜:QhEiilIL存位置，如下图。和保..专业DOC资料.7、点击Finish按钮，在接下来的对话框中均确定就可以完成项目的新建，并出现原理图工作界面。其中：（1）标题栏——显示文件所在路径和文件名称；（2）菜单栏——项目所有相关操作的集合；i⅛Mit为（岬向'伽［眦M加1⅛1E5∣⅛0由IoIiSħι⅛ιI⅛而出1"X包含了文件菜单、编辑菜单、视图菜单、元件菜单、画线菜单、文本菜单、模块菜单、群组菜单、显示菜单、仿真菜单、RF-PCB菜单、工具菜单、窗口菜单和帮助菜单。原理图绘制过程中所需的所有相关操作都可在这些菜单中启动。（3）工具栏——HDL原理图工作平台有很多工具栏，调用工具栏的方法也很简单，执行Views/Toolbar命令，弹出Customize对话框，即可调用工具栏。专业DOC资料.（4）工作窗口——包含HierarchyView窗口、GlobalNavigation窗口、ConsoleWindow窗口以及原理图设计窗口。（5）状态栏——用户界面最下端的状态栏显示原理图基本状态设置。二、设置DesignEntryHDL在做原理图之前，应该做好前期的准备工作，所谓“工欲善其事，必先利其器”，将准备工作做好，再去做原理图，会事半功倍。接下来，对HDL进行基本设置。1、元件库的调用设置设计者在进行原理图设计时，需要使用Cadence自带的某些元件库，或者自己开发新的元件库，如何调用这些元件库呢，步骤如下：（1）执行“开始/Cadence/Release16.3/ProjectManager”，再选择产品类型，而后打开新建项目则进入AllegroProjectManager对话框；专业DOC资料.（2）点击Setup£进入ProjectSetup对话框；在ProjectSetup对话框中，有Global标签下，设定或修改原理图设计专业DOC资料.所需的元件库，设计名称以及保存路径。2、原理图绘制界面的基本设置执行HDL原理图绘制界面菜单栏中Tools/Options命令，或者在ProjectSetup对话框中Tools标签下点击DesignEntryHI后的Setup进入DesignEntryHDLOptions对话框，如下图，DefiKnEnIKyΠI'LOptiuiisCMbor>ιuUHaiuUbv⅞∏4Ξ]c«u0旅”Bap»[°其中：（1）General——用以设置原理图设计的总体状况；雄General7y*t*r∙nr∙tQs«wL*y∙utAtE*ι0QiakTG自qIp≡Λ∙VLIICTITSMΓΞl>f-∙τI~IRdtndf⅞rAZt与M⅛□ClrlJMCMIKI■•皿By<ιlti-fwιι⅛tVectIECtiTtuUBSdMtβ*dDrOB«tu»VetrsiggReφl-团C・”・M&，BrMiKar(Adi)Γ^∣S⅛wC⅛t⅛garyVi”fLQl⅛rwιngbro∙S4TSdi0Li.brιriesBrwser∣...
