------光伏发电项目系统接入方案

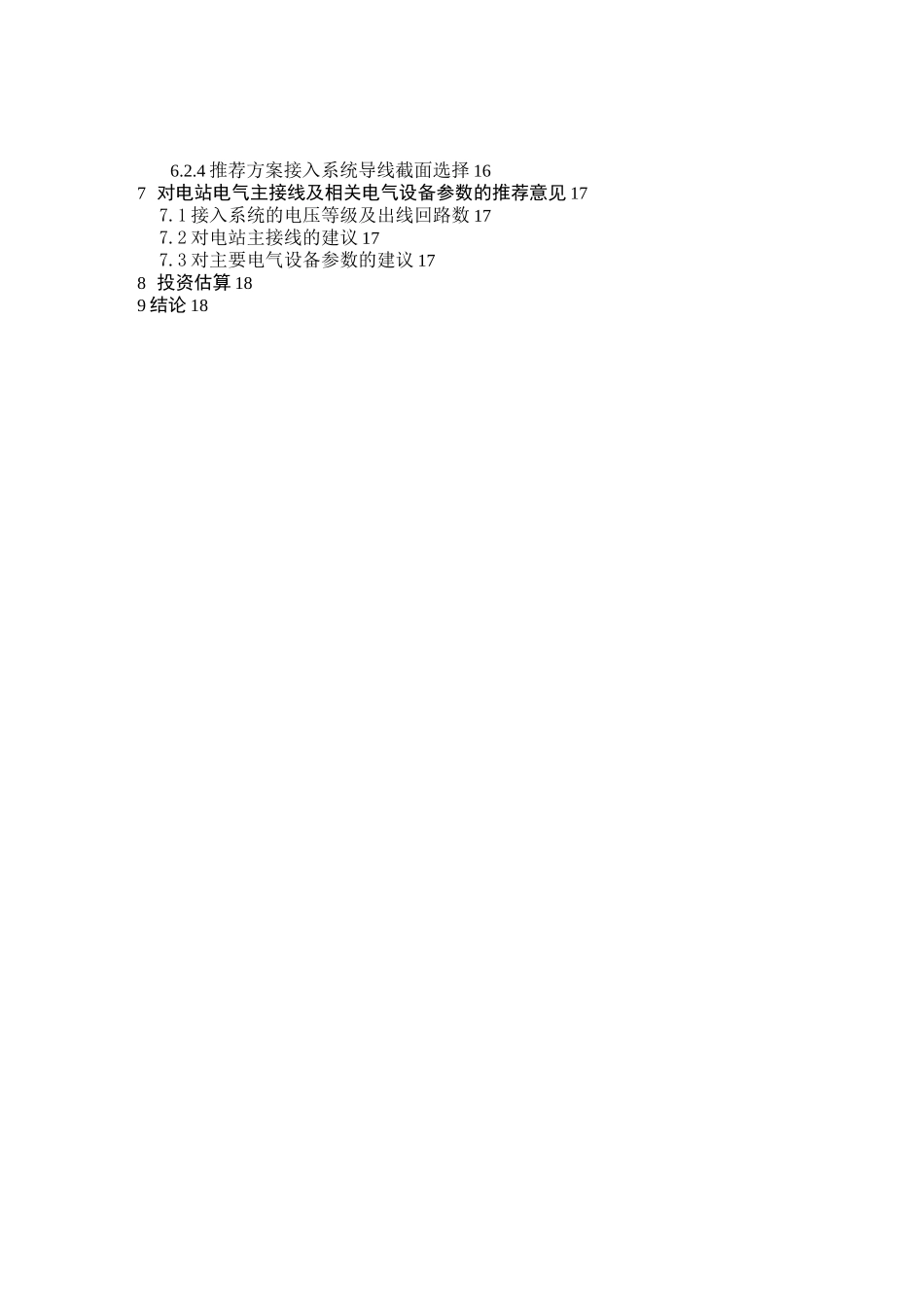

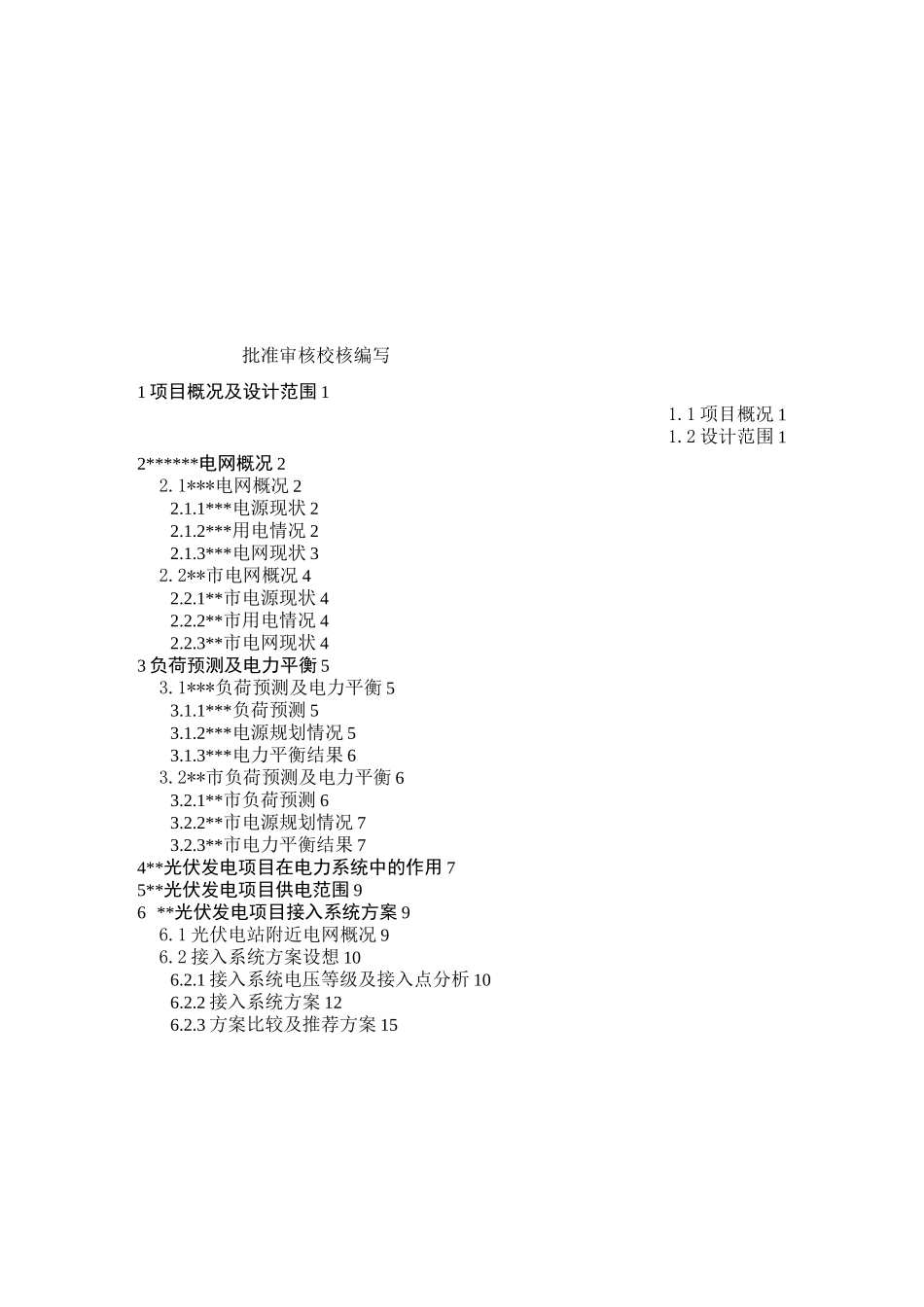

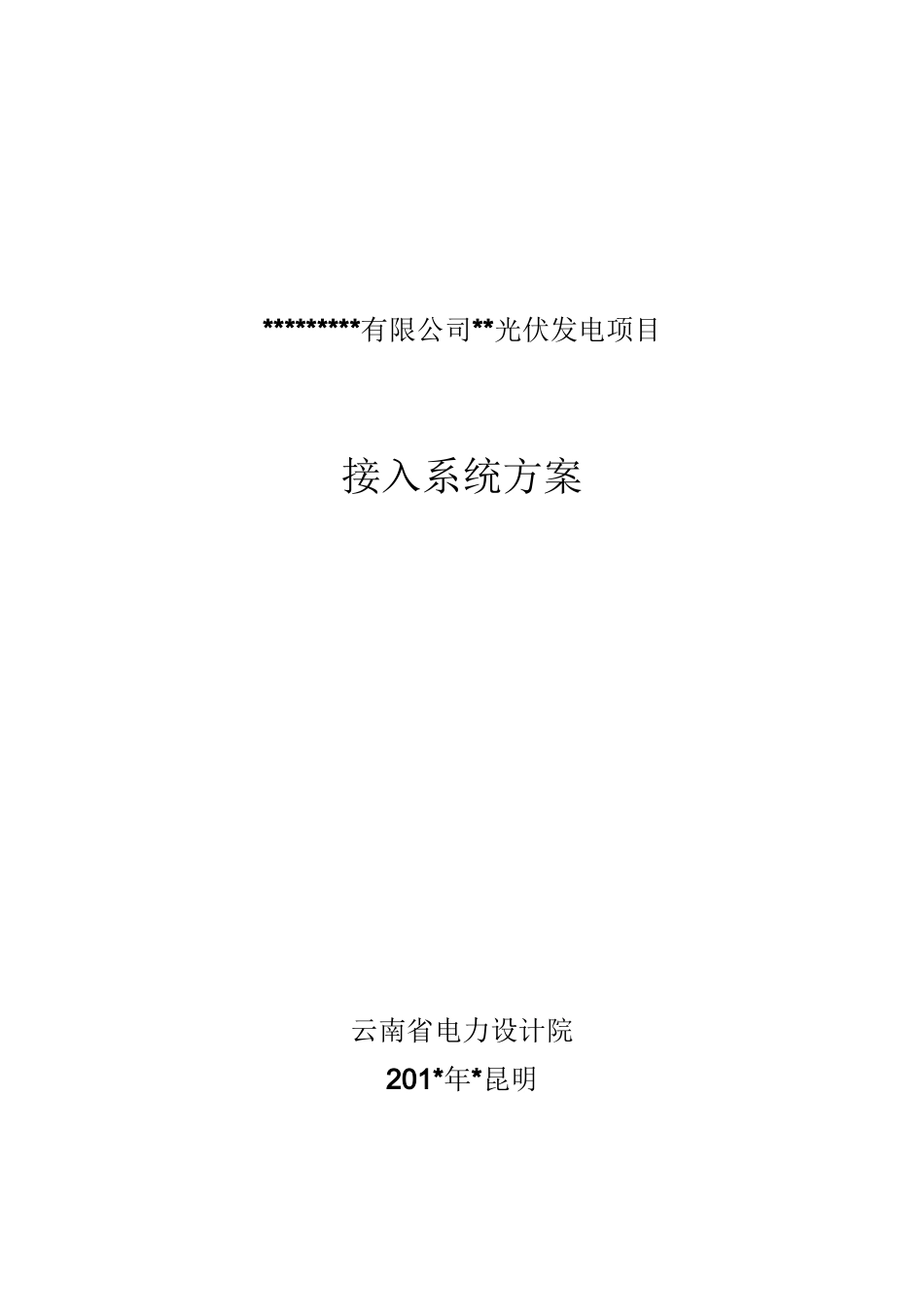

*********有限公司**光伏发电项目接入系统方案云南省电力设计院201*年*昆明批准审核校核编写1 项目概况及设计范围 11.1 项目概况 11.2 设计范围 12******电网概况 22.1***电网概况 22.1.1***电源现状 22.1.2***用电情况 22.1.3***电网现状 32.2**市电网概况 42.2.1**市电源现状 42.2.2**市用电情况 42.2.3**市电网现状 43 负荷预测及电力平衡 53.1***负荷预测及电力平衡 53.1.1***负荷预测 53.1.2***电源规划情况 53.1.3***电力平衡结果 63.2**市负荷预测及电力平衡 63.2.1**市负荷预测 63.2.2**市电源规划情况 73.2.3**市电力平衡结果 74**光伏发电项目在电力系统中的作用 75**光伏发电项目供电范围 96 **光伏发电项目接入系统方案 96.1 光伏电站附近电网概况 96.2 接入系统方案设想 106.2.1 接入系统电压等级及接入点分析 106.2.2 接入系统方案 126.2.3 方案比较及推荐方案 156.2.4 推荐方案接入系统导线截面选择 167 对电站电气主接线及相关电气设备参数的推荐意见 177.1 接入系统的电压等级及出线回路数 177.2 对电站主接线的建议 177.3 对主要电气设备参数的建议 178 投资估算 189 结论 1811 项目概况及设计范围1.1 项目概况*********有限公司**光伏发电项目位于**市苍岭镇南侧，场址至***城公路里程约 12km，距离省会昆明高速公路里程约 140 公里。安楚高速公路和 G320 国道分别从场址的北侧通过，分别距离场址约2km、2.5km，交通十分方便。本光伏电站的建设规模为 6MWp，预计 2010 年 12 月建成投运。6MWp 光伏发电系统由 6 个 1MWp 光伏发电分系统组成;每个 1MWp 光伏发电分系统由 4 个 250kWp 光伏发电单元系统组成；每个光伏发电单元系统主要由 1 个 250kWp 太阳电池方阵和 1 台 250kW 逆变器组成；项目共 24 个 250kWp 光伏发电单元系统。在 1 个光伏发电单元系统中，250kWp 太阳电池组件经串并联后发出的直流电经汇流箱汇流至各自相应的直流防雷配电柜，再接入逆变器直流侧，通过逆变器将直流电转变成交流电。1.2 设计范围本报告仅对工程的建设必要性、送电范围等进行了分析，对6MWp 并网光伏电站进行接入系统方案设想，该光伏电站接入系统的电压等级、出线回路、电站主接线、升压变容量及抽头选择等主要电气设备参数由审定的电站接入系统确定。22******电网概况2.1***电网概况2.1.1***电源现状截至 2008 年底，***境内电源总装机容...
