电子元件编码规范标准

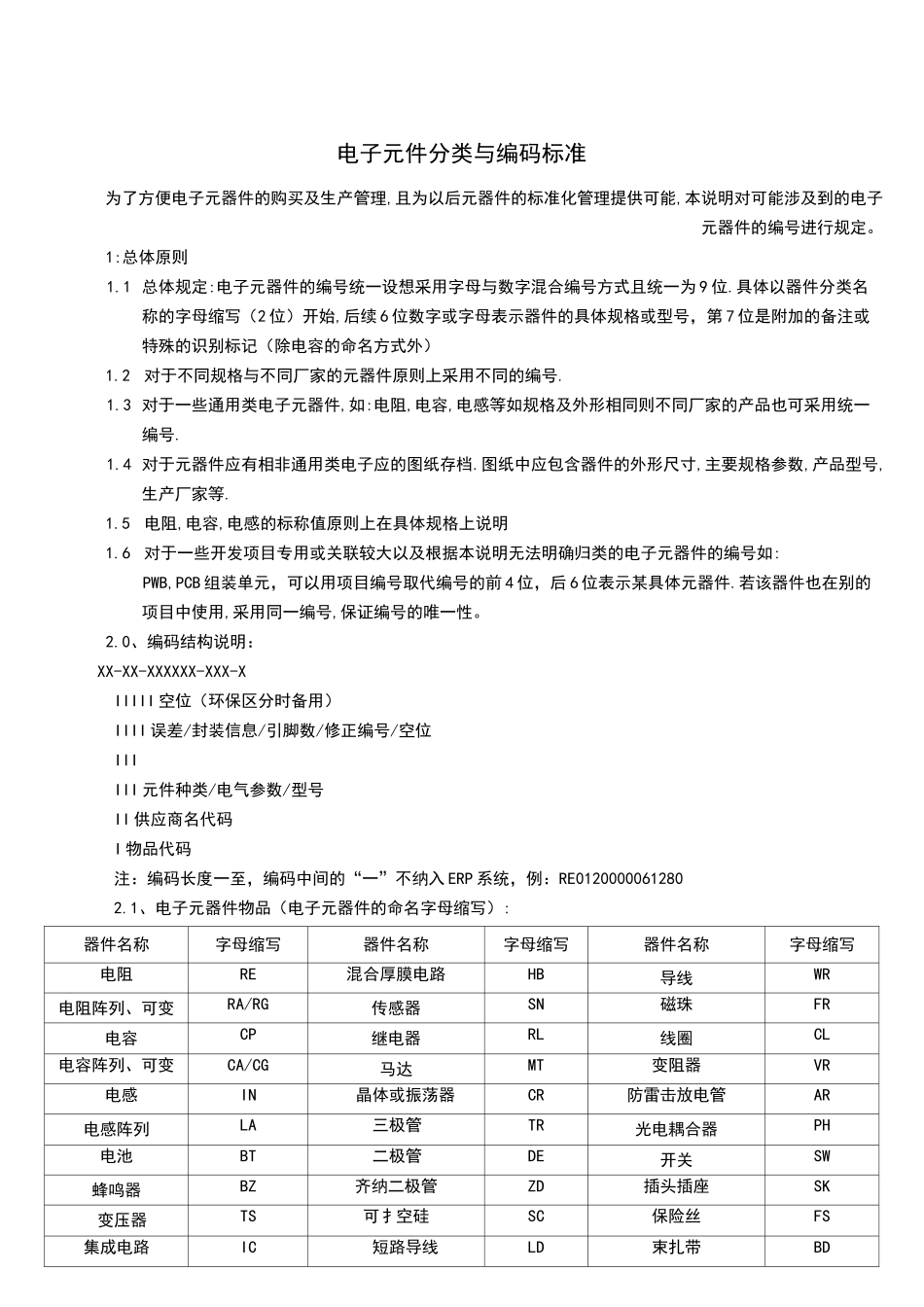

电子元件编码规范标准_第1页
1/13

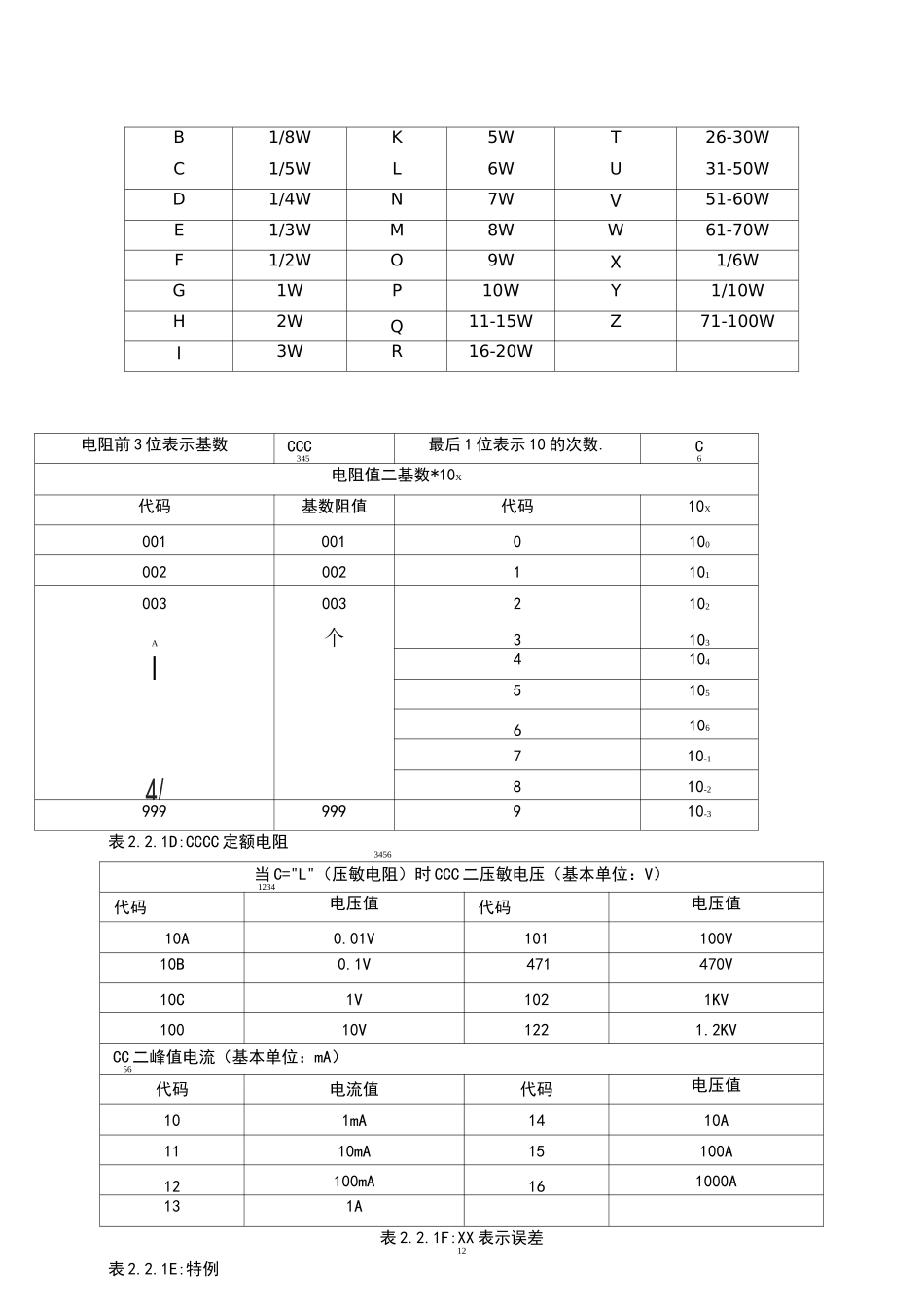

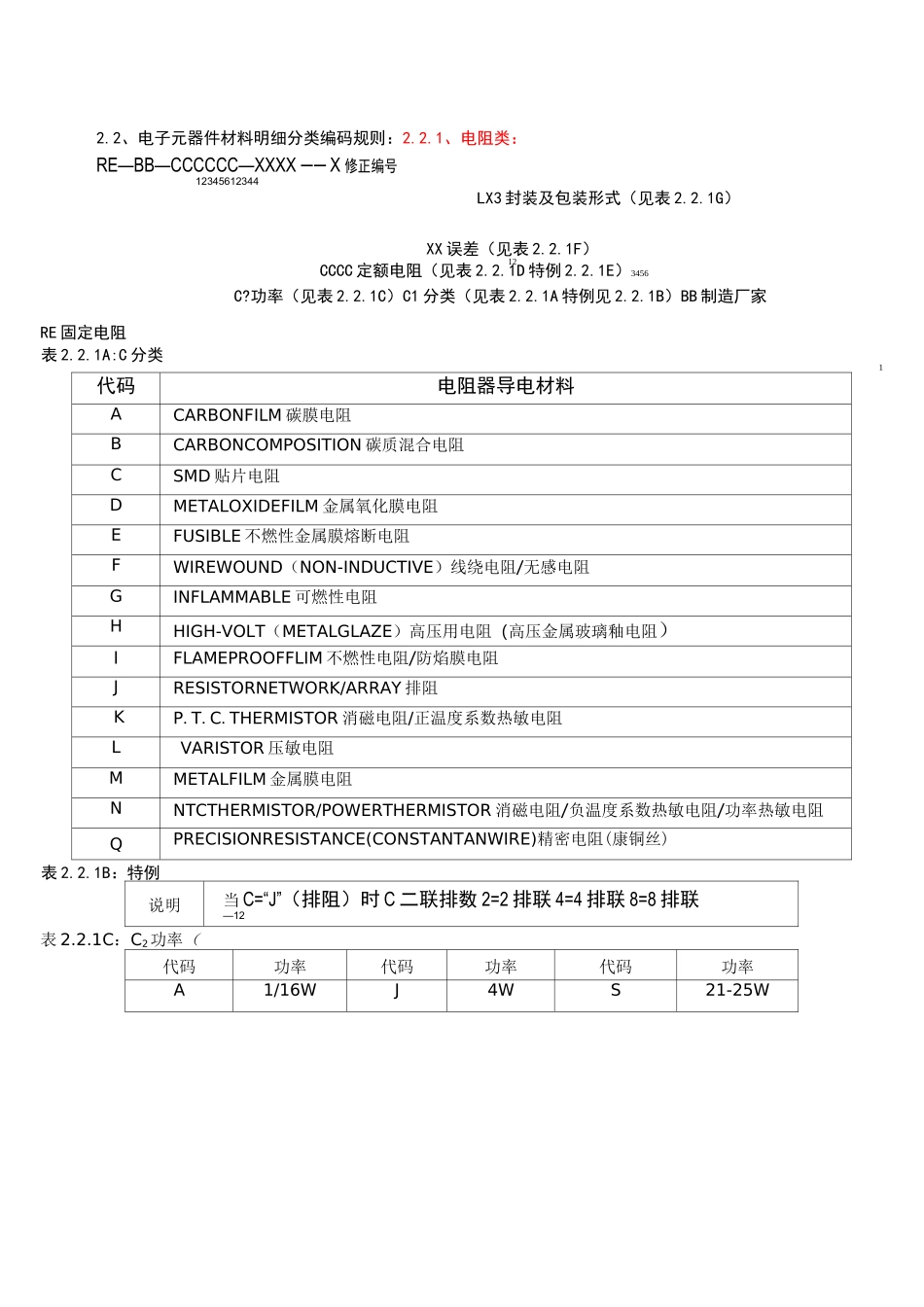

电子元件编码规范标准_第2页
2/13
电子元件编码规范标准_第3页
3/13
电子元件分类与编码标准为了方便电子元器件的购买及生产管理,且为以后元器件的标准化管理提供可能,本说明对可能涉及到的电子元器件的编号进行规定。1:总体原则1.1 总体规定:电子元器件的编号统一设想采用字母与数字混合编号方式且统一为 9 位.具体以器件分类名称的字母缩写(2 位)开始,后续 6 位数字或字母表示器件的具体规格或型号,第 7 位是附加的备注或特殊的识别标记(除电容的命名方式外)1.2对于不同规格与不同厂家的元器件原则上采用不同的编号.1.3 对于一些通用类电子元器件,如:电阻,电容,电感等如规格及外形相同则不同厂家的产品也可采用统一编号.1.4 对于元器件应有相非通用类电子应的图纸存档.图纸中应包含器件的外形尺寸,主要规格参数,产品型号,生产厂家等.1.5电阻,电容,电感的标称值原则上在具体规格上说明1.6对于一些开发项目专用或关联较大以及根据本说明无法明确归类的电子元器件的编号如:PWB,PCB 组装单元,可以用项目编号取代编号的前 4 位,后 6 位表示某具体元器件.若该器件也在别的项目中使用,采用同一编号,保证编号的唯一性。2.0、编码结构说明:XX-XX-XXXXXX-XXX-XIIIII 空位(环保区分时备用)IIII 误差/封装信息/引脚数/修正编号/空位IIIIII 元件种类/电气参数/型号II 供应商名代码I 物品代码注:编码长度一至,编码中间的“一”不纳入 ERP 系统,例:RE01200000612802.1、电子元器件物品(电子元器件的命名字母缩写):器件名称字母缩写器件名称字母缩写器件名称字母缩写电阻RE混合厚膜电路HB导线WR电阻阵列、可变RA/RG传感器SN磁珠FR电容CP继电器RL线圈CL电容阵列、可变CA/CG马达MT变阻器VR电感IN晶体或振荡器CR防雷击放电管AR电感阵列LA三极管TR光电耦合器PH电池BT二极管DE开关SW蜂鸣器BZ齐纳二极管ZD插头插座SK变压器TS可扌空硅SC保险丝FS集成电路IC短路导线LD束扎带BD2.2、电子元器件材料明细分类编码规则:2.2.1、电阻类:RE—BB—CCCCCC—XXXX 一一 X 修正编号12345612344LX3 封装及包装形式(见表 2.2.1G)XX 误差(见表 2.2.1F)12CCCC 定额电阻(见表 2.2.1D 特例 2.2.1E)3456C?功率(见表 2.2.1C)C1 分类(见表 2.2.1A 特例见 2.2.1B)BB 制造厂家RE 固定电阻表 2.2.1A:C 分类1代码电阻器导电材料ACARBONFILM 碳膜电阻BCARBONCOMPOSITION 碳质混合电阻CSMD 贴片电阻DMETALOXIDEFILM 金属氧化膜电阻EFUSIBLE 不燃性金属膜熔断电阻FWIREWOUND(NON-INDUCTIVE...
