感应式水龙头(课程设计)

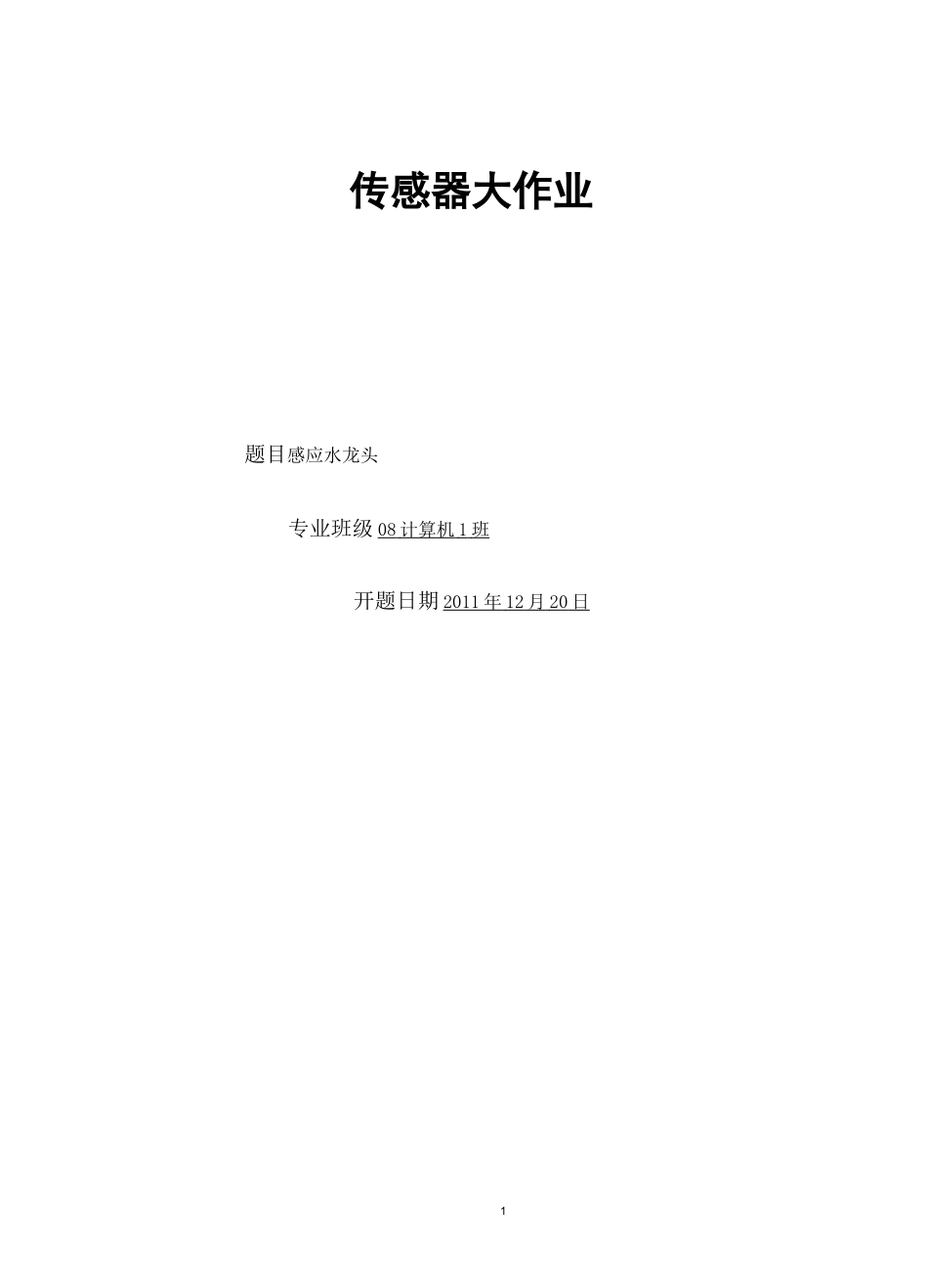

感应式水龙头(课程设计)_第1页
1/16
感应式水龙头(课程设计)_第2页
2/16

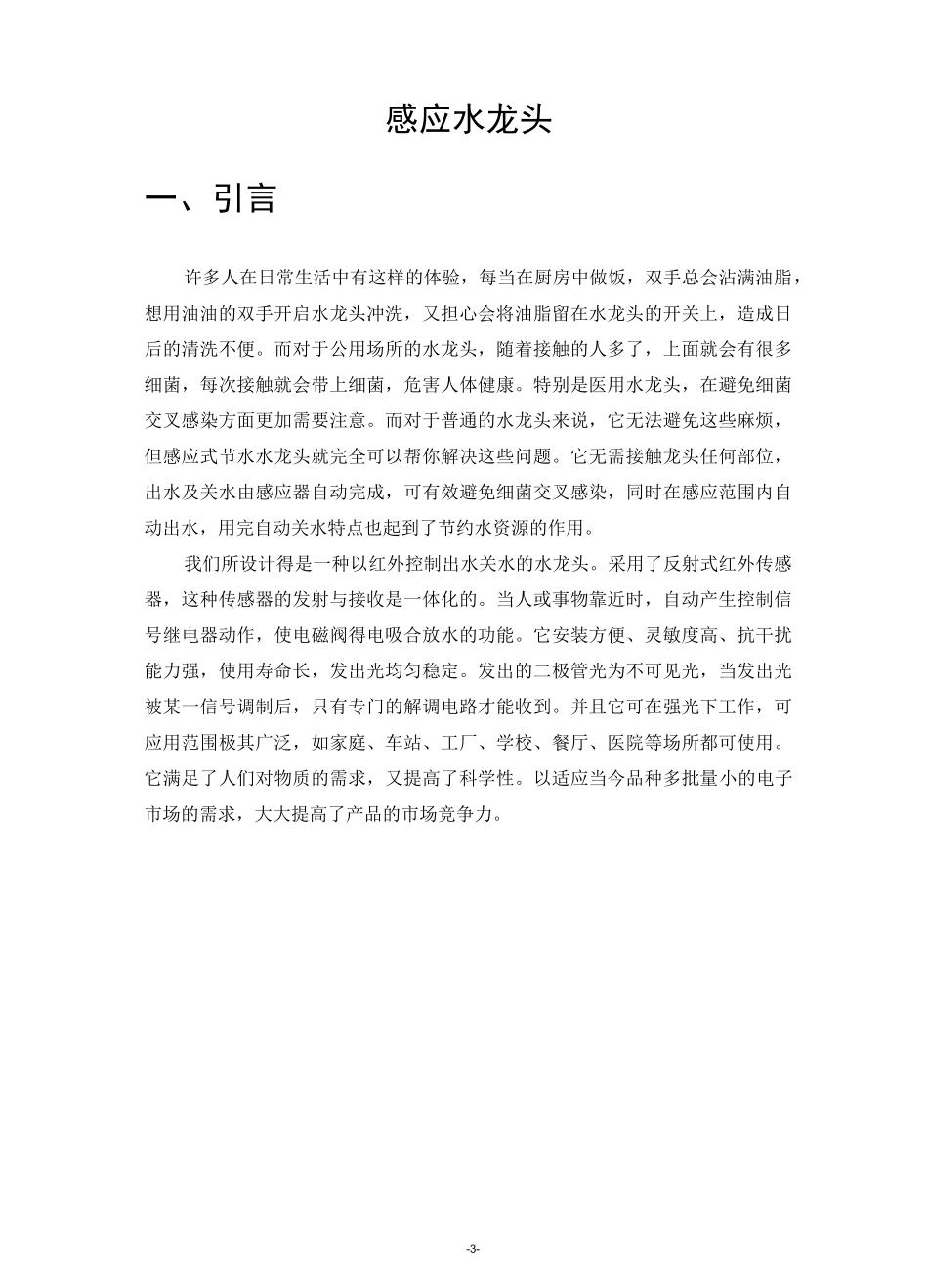

感应式水龙头(课程设计)_第3页
3/16
1传感器大作业题目感应水龙头专业班级 08 计算机 1 班 开题日期 2011 年 12 月 20 日 G目录-3-感应水龙头一、引言许多人在日常生活中有这样的体验,每当在厨房中做饭,双手总会沾满油脂,想用油油的双手开启水龙头冲洗,又担心会将油脂留在水龙头的开关上,造成日后的清洗不便。而对于公用场所的水龙头,随着接触的人多了,上面就会有很多细菌,每次接触就会带上细菌,危害人体健康。特别是医用水龙头,在避免细菌交叉感染方面更加需要注意。而对于普通的水龙头来说,它无法避免这些麻烦,但感应式节水水龙头就完全可以帮你解决这些问题。它无需接触龙头任何部位,出水及关水由感应器自动完成,可有效避免细菌交叉感染,同时在感应范围内自动出水,用完自动关水特点也起到了节约水资源的作用。我们所设计得是一种以红外控制出水关水的水龙头。采用了反射式红外传感器,这种传感器的发射与接收是一体化的。当人或事物靠近时,自动产生控制信号继电器动作,使电磁阀得电吸合放水的功能。它安装方便、灵敏度高、抗干扰能力强,使用寿命长,发出光均匀稳定。发出的二极管光为不可见光,当发出光被某一信号调制后,只有专门的解调电路才能收到。并且它可在强光下工作,可应用范围极其广泛,如家庭、车站、工厂、学校、餐厅、医院等场所都可使用。它满足了人们对物质的需求,又提高了科学性。以适应当今品种多批量小的电子市场的需求,大大提高了产品的市场竞争力。-4-二、系统的基本组成2.1“感应式水龙头”的正视图和侧视图当芋伸进感应窗前的感应区域时,机器自动出水。肖丁.]|葛川;感应窗询h 感应区域时,机器I--I 动ACS——安装示意图-5-2.2 水龙头的构成及红外传感器控制水龙头采用了反射式红外传感器。红外线的发射和接收一般使用红外发光二极管和红外接收二极管来完成。当有物体靠近时,一部分红外被发射到接收管。反射式红外传感器(见图 2-1)。图 2-1 反射式红外传感器红外水龙头控制过程是,当人或物体接近自动水龙头时,红外发射光电管发出的红外经人和物体发射到红外接收光电管,接收光电管接收到的反射光信号自动转换为电信号,经过后续电路进一步放大、整形、译码,最后驱动电路控制电磁阀动作打开水源。当人手或物体离开自动水龙头时,接收光电管接收不到反射光信号,驱动电路断电电磁阀电源。2.3 系统组成方框图红外线自动控制水龙头整个控制过程分 5 个模块。系统组成方框图(见图EEOCEEO-6-2-2)。图 2-2 系...
