计算机钢结构模拟预拼装系统

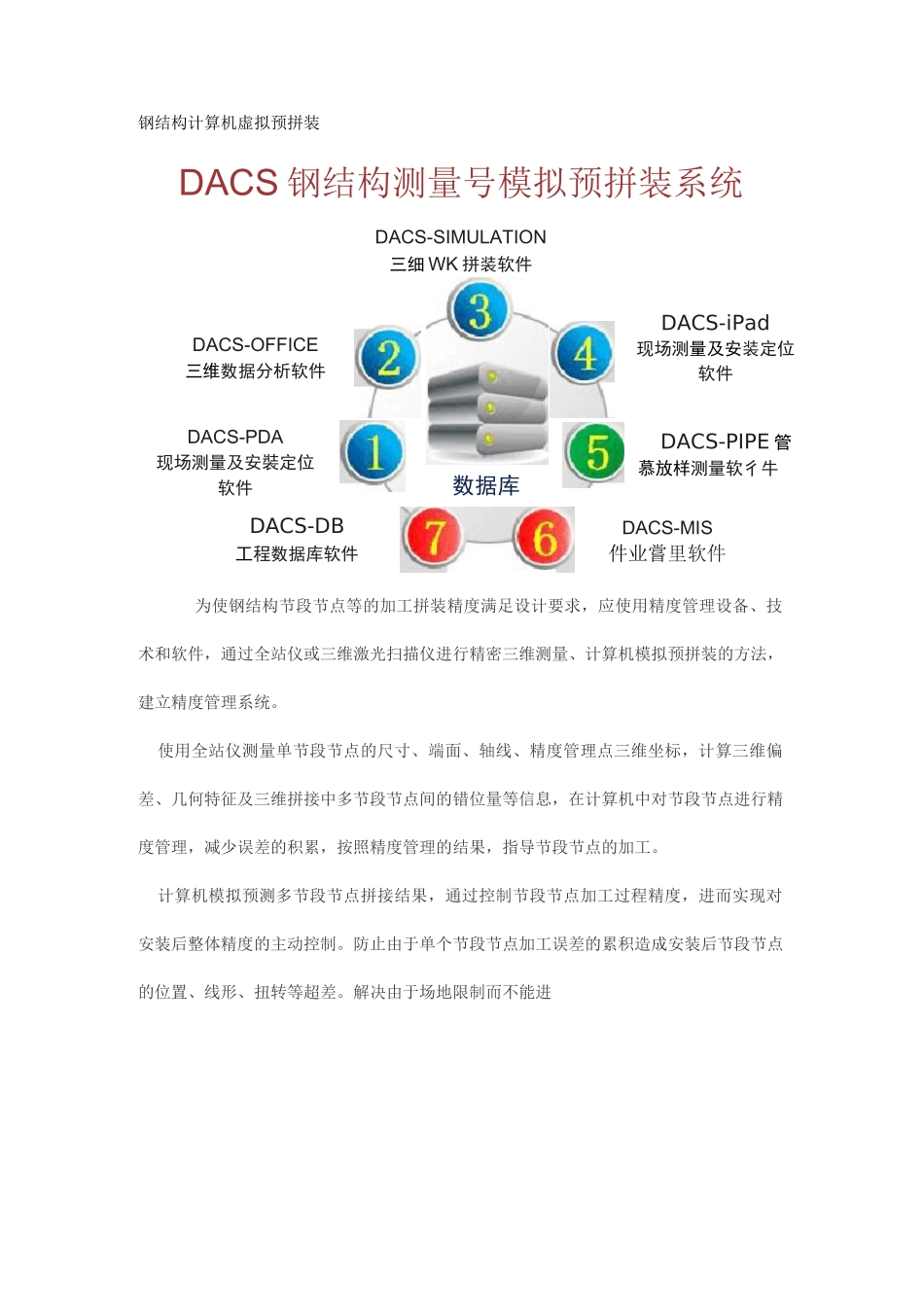

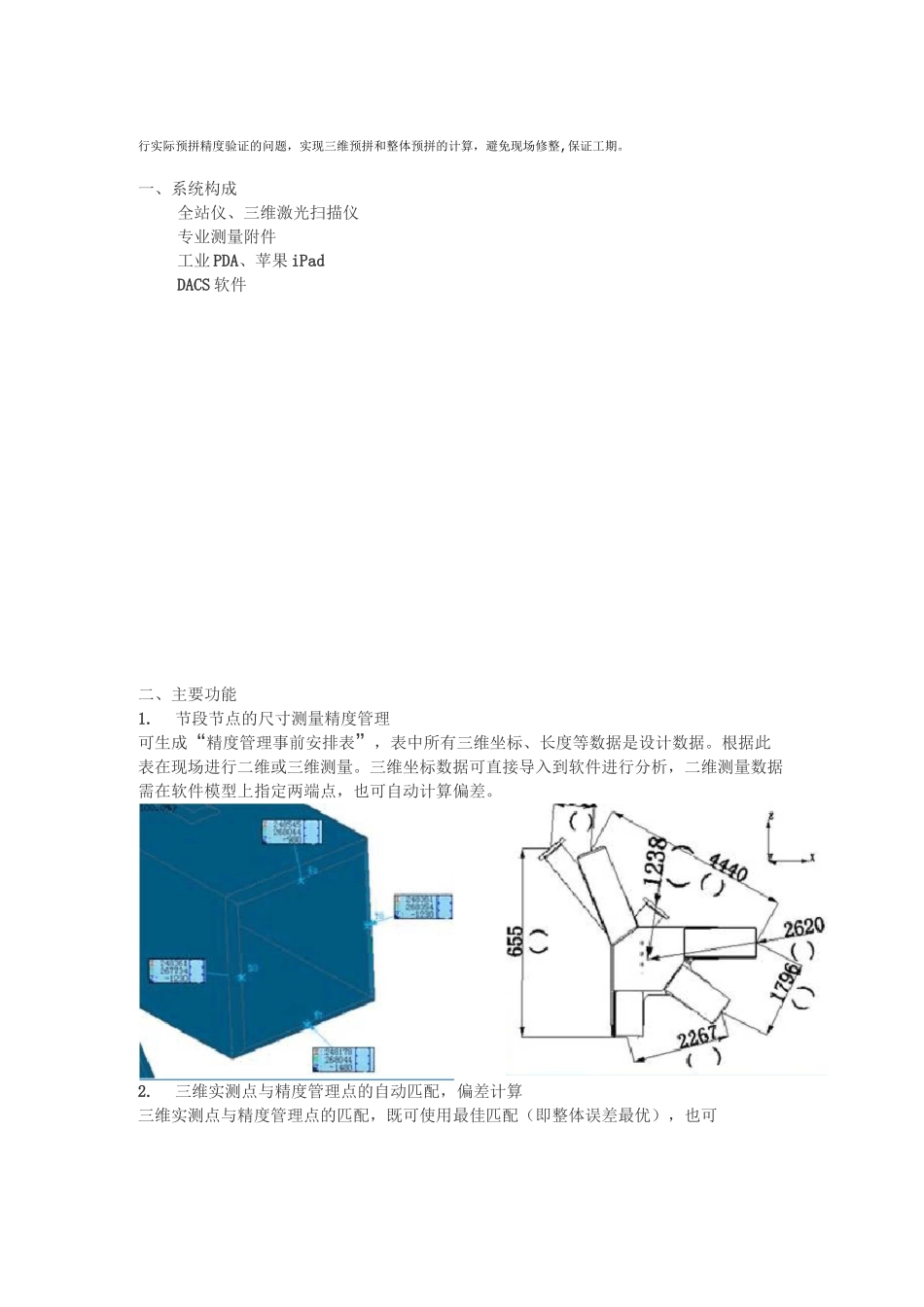

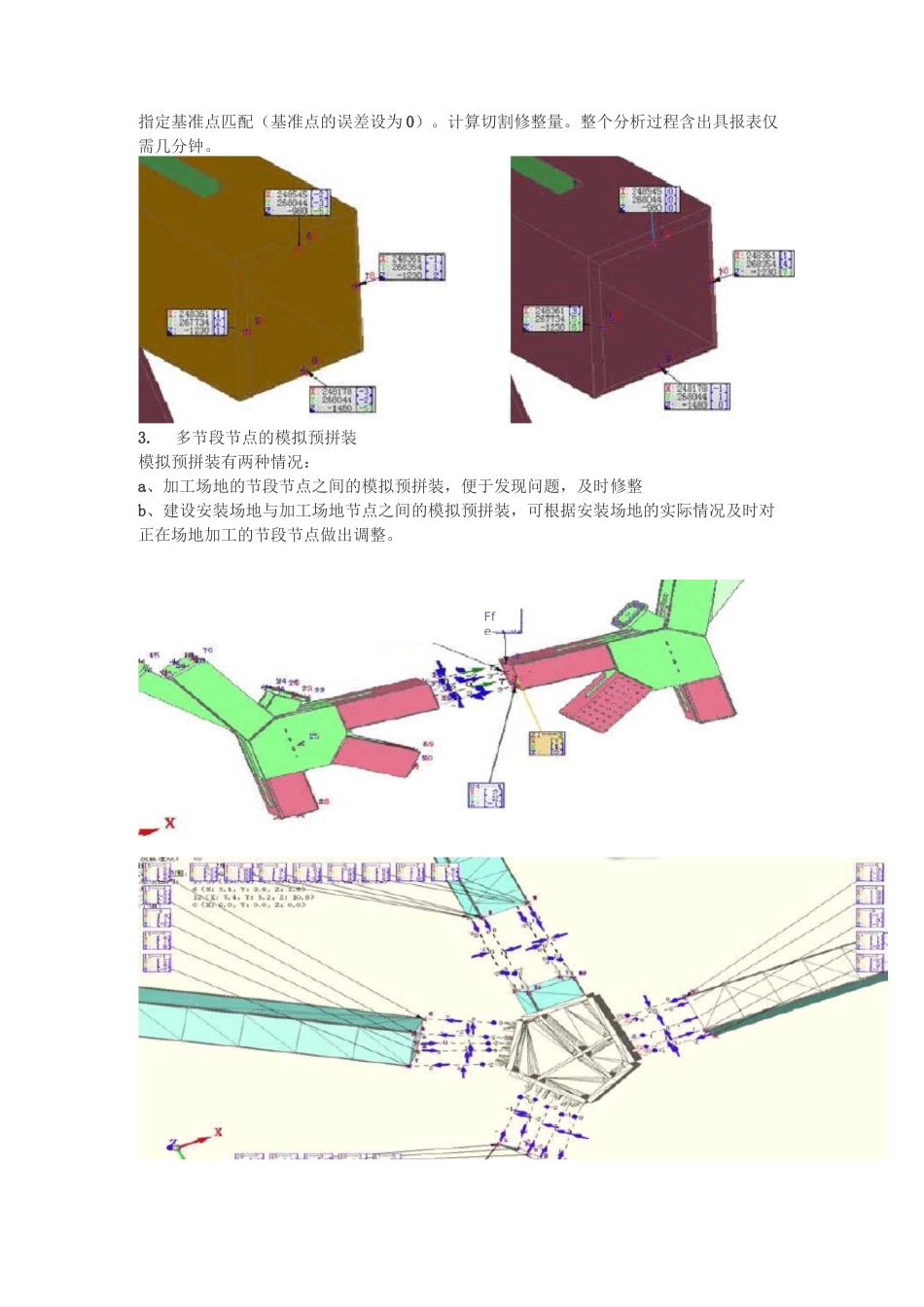

钢结构计算机虚拟预拼装DACS 钢结构测量号模拟预拼装系统DACS-SIMULATION三细 WK 拼装软件为使钢结构节段节点等的加工拼装精度满足设计要求，应使用精度管理设备、技术和软件，通过全站仪或三维激光扫描仪进行精密三维测量、计算机模拟预拼装的方法，建立精度管理系统。使用全站仪测量单节段节点的尺寸、端面、轴线、精度管理点三维坐标，计算三维偏差、几何特征及三维拼接中多节段节点间的错位量等信息，在计算机中对节段节点进行精度管理，减少误差的积累，按照精度管理的结果，指导节段节点的加工。计算机模拟预测多节段节点拼接结果，通过控制节段节点加工过程精度，进而实现对安装后整体精度的主动控制。防止由于单个节段节点加工误差的累积造成安装后节段节点的位置、线形、扭转等超差。解决由于场地限制而不能进DACS-OFFICE三维数据分析软件DACS-PDA现场测量及安裝定位软件数据库DACS-DB工程数据库软件DACS-iPad现场测量及安装定位软件DACS-PIPE 管慕放样测量软彳牛DACS-MIS件业嘗里软件行实际预拼精度验证的问题，实现三维预拼和整体预拼的计算，避免现场修整,保证工期。一、系统构成全站仪、三维激光扫描仪专业测量附件工业 PDA、苹果 iPadDACS 软件二、主要功能1.节段节点的尺寸测量精度管理可生成“精度管理事前安排表”，表中所有三维坐标、长度等数据是设计数据。根据此表在现场进行二维或三维测量。三维坐标数据可直接导入到软件进行分析，二维测量数据需在软件模型上指定两端点，也可自动计算偏差。2.三维实测点与精度管理点的自动匹配，偏差计算三维实测点与精度管理点的匹配，既可使用最佳匹配（即整体误差最优），也可指定基准点匹配（基准点的误差设为 0）。计算切割修整量。整个分析过程含出具报表仅需几分钟。3.多节段节点的模拟预拼装模拟预拼装有两种情况：a、加工场地的节段节点之间的模拟预拼装，便于发现问题，及时修整b、建设安装场地与加工场地节点之间的模拟预拼装，可根据安装场地的实际情况及时对正在场地加工的节段节点做出调整。Ffe-4.加工制造精度检测表自动生成既可生成直观的三维尺寸精度报表，也可生成传统易懂的二维尺寸精度报表。制造尺寸偏差等质量问题一目了然。5.现场安装定位测量根据设计模型自动提取定位点三维坐标，上传至 PDA 连接全站仪进行安装定位测量。空间三维坐标测量定位法指挥（放样）调整方向与距离。记录实际的三维坐标偏差，为预调提供依据。H$l¥欖赠精便分折报表飆JM»勒srt...
