机房消防设计方案

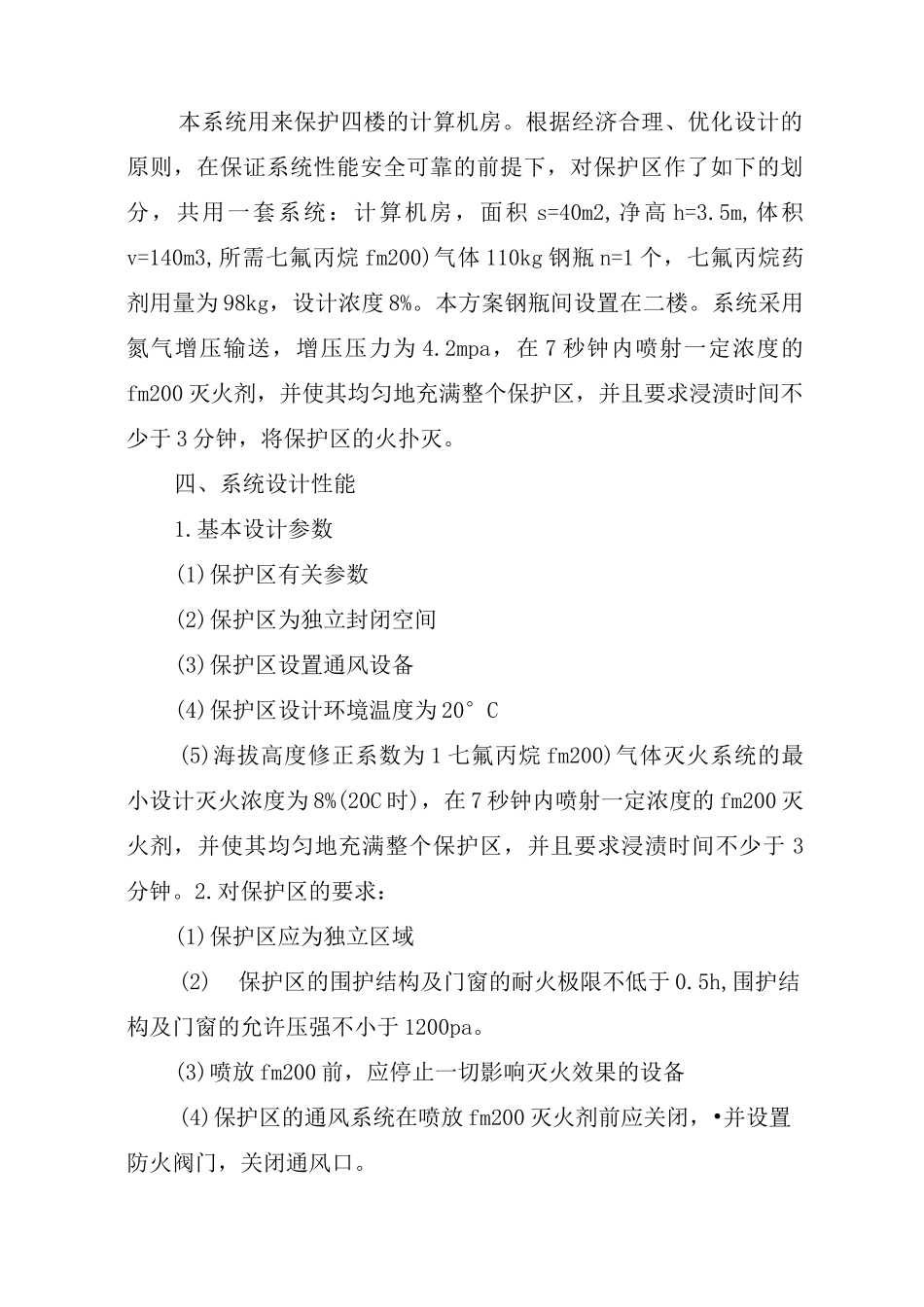

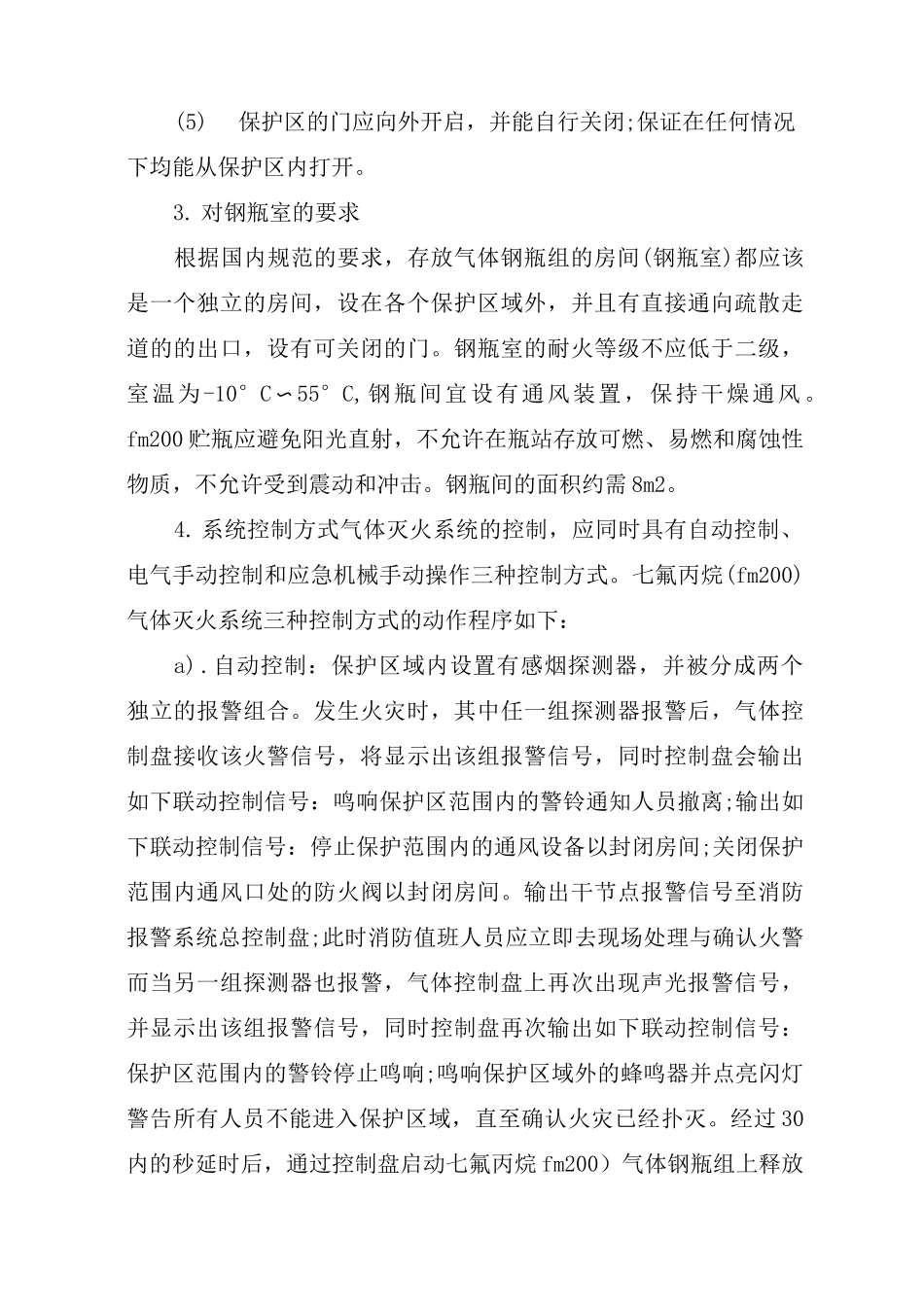

机房消防设计方案机房消防设计方案一：一、设计依据计算机房七氟丙烷(fm200)气体灭火系统的设计方案主要依据和参照以下的规范标准和资料：《气体灭火系统施工及验收规范》gb50263-9Z《火灾自动报警系统设计规范》gbj116-8&美国防火学会 nfpa2001 标准(即洁净药剂灭火系统标准)。上海市《七氟丙烷灭火系统技术规程》dg/th08-307-2002。国家公安部公消[1998]001 号，《七氟丙烷(hfc-27ea)•洁净气体灭火系统设计及使用暂行规定》。七氟丙烷供货商提供的产品规格，参数资料。业主提供的保护区域建筑平面布置图。二、主要设备七氟丙烷(fm200)气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。药剂储存和喷放设备主要包括有七氟丙烷(fm200)气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。报警和控制设备主要包括以下内容：气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开三、保护区概况及设计本系统用来保护四楼的计算机房。根据经济合理、优化设计的原则，在保证系统性能安全可靠的前提下，对保护区作了如下的划分，共用一套系统：计算机房，面积 s=40m2,净高 h=3.5m,体积v=140m3,所需七氟丙烷 fm200)气体 110kg 钢瓶 n=1 个，七氟丙烷药剂用量为 98kg，设计浓度 8%。本方案钢瓶间设置在二楼。系统采用氮气增压输送，增压压力为 4.2mpa，在 7 秒钟内喷射一定浓度的fm200 灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于 3 分钟，将保护区的火扑灭。四、系统设计性能1.基本设计参数(1)保护区有关参数(2)保护区为独立封闭空间(3)保护区设置通风设备(4)保护区设计环境温度为 20°C(5)海拔高度修正系数为 1 七氟丙烷 fm200)气体灭火系统的最小设计灭火浓度为 8%(20C 时)，在 7 秒钟内喷射一定浓度的 fm200 灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于 3分钟。2.对保护区的要求：(1)保护区应为独立区域(2)保护区的围护结构及门窗的耐火极限不低于 0.5h,围护结构及门窗的允许压强不小于 1200pa。(3)喷放 fm200 前，应停止一切影响灭火效果的设备(4)保护区的通风系统在喷放 fm200 灭火剂前应关闭，•并设置防火阀门，关闭通风口。(5)保护区的门应向外开启，并能自行关闭;保证在任何情况下均能从保护区内打开。3. 对钢瓶室的要求根据国内规范的要求，存放气体钢瓶组的房间(...
