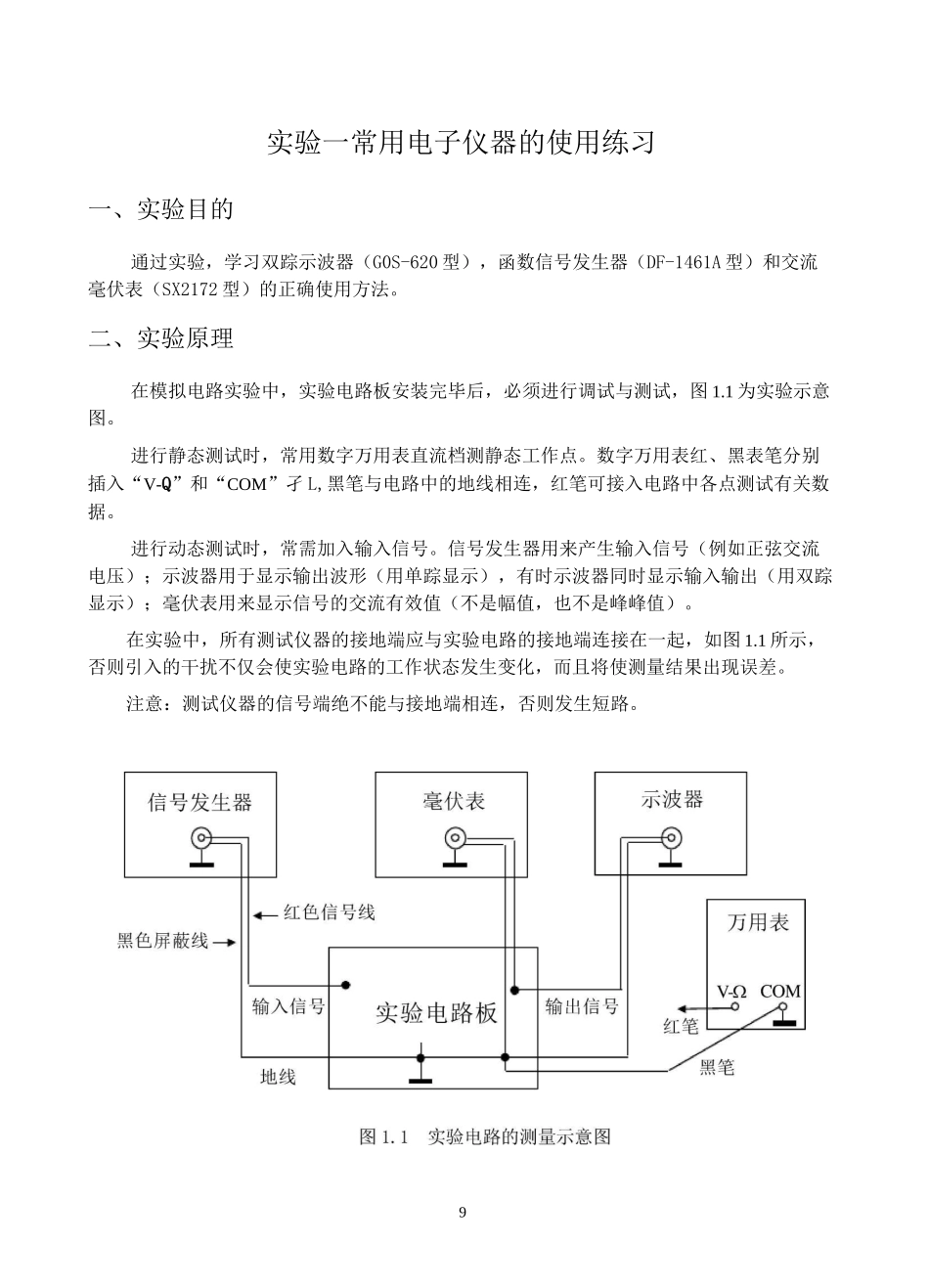

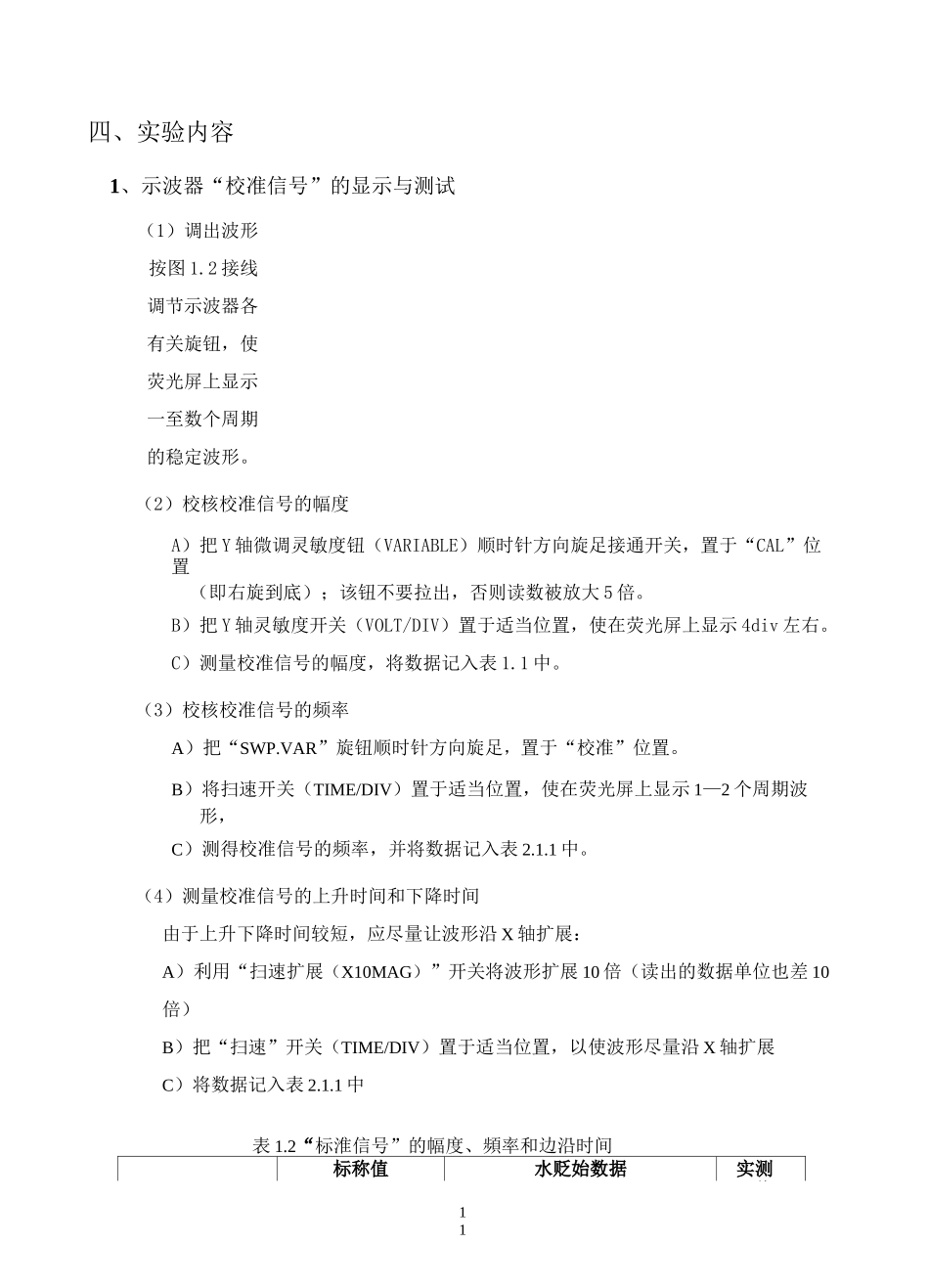

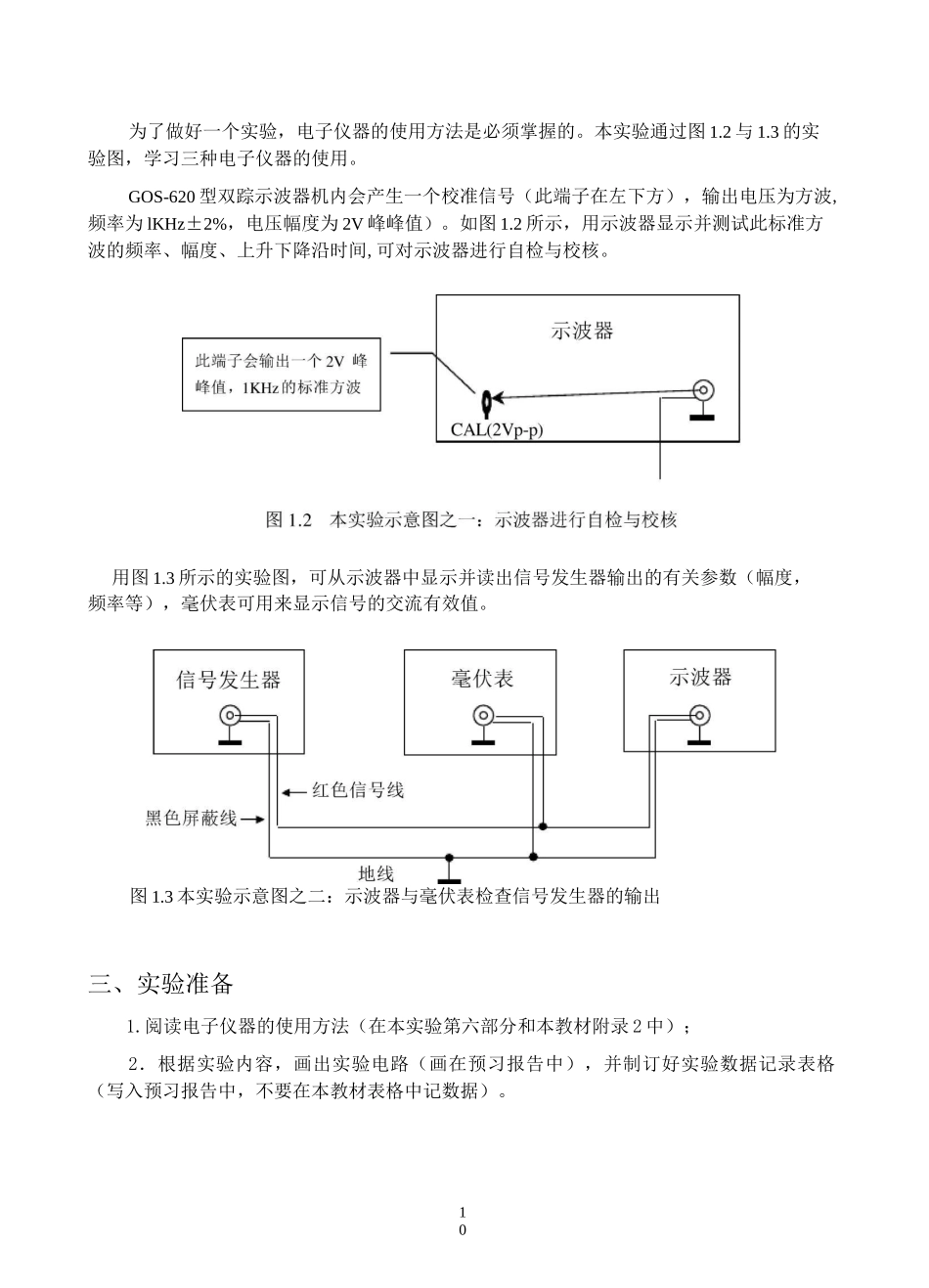

9实验一常用电子仪器的使用练习一、实验目的通过实验，学习双踪示波器（G0S-620 型），函数信号发生器（DF-1461A 型）和交流毫伏表（SX2172 型）的正确使用方法。二、实验原理在模拟电路实验中，实验电路板安装完毕后，必须进行调试与测试，图 1.1 为实验示意图。进行静态测试时，常用数字万用表直流档测静态工作点。数字万用表红、黑表笔分别插入“V-Q”和“COM”孑 L,黑笔与电路中的地线相连，红笔可接入电路中各点测试有关数据。进行动态测试时，常需加入输入信号。信号发生器用来产生输入信号（例如正弦交流电压）；示波器用于显示输出波形（用单踪显示），有时示波器同时显示输入输出（用双踪显示）；毫伏表用来显示信号的交流有效值（不是幅值，也不是峰峰值）。在实验中，所有测试仪器的接地端应与实验电路的接地端连接在一起，如图 1.1 所示，否则引入的干扰不仅会使实验电路的工作状态发生变化，而且将使测量结果出现误差。注意：测试仪器的信号端绝不能与接地端相连，否则发生短路。10为了做好一个实验，电子仪器的使用方法是必须掌握的。本实验通过图 1.2 与 1.3 的实验图，学习三种电子仪器的使用。GOS-620 型双踪示波器机内会产生一个校准信号（此端子在左下方），输出电压为方波,频率为 lKHz±2%，电压幅度为 2V 峰峰值）。如图 1.2 所示，用示波器显示并测试此标准方波的频率、幅度、上升下降沿时间,可对示波器进行自检与校核。用图 1.3 所示的实验图，可从示波器中显示并读出信号发生器输出的有关参数（幅度，频率等），毫伏表可用来显示信号的交流有效值。图 1.3 本实验示意图之二：示波器与毫伏表检查信号发生器的输出三、实验准备1.阅读电子仪器的使用方法（在本实验第六部分和本教材附录 2 中）；2．根据实验内容，画出实验电路（画在预习报告中），并制订好实验数据记录表格（写入预习报告中，不要在本教材表格中记数据）。11四、实验内容1、示波器“校准信号”的显示与测试（1）调出波形按图 1.2 接线调节示波器各有关旋钮，使荧光屏上显示一至数个周期的稳定波形。（2）校核校准信号的幅度A）把 Y 轴微调灵敏度钮（VARIABLE）顺时针方向旋足接通开关，置于“CAL”位置（即右旋到底）；该钮不要拉出，否则读数被放大 5 倍。B）把 Y 轴灵敏度开关（VOLT/DIV）置于适当位置，使在荧光屏上显示 4div 左右。C）测量校准信号的幅度，将数据记入表 1.1 中。（3）校核校准信号的频率A）把“SWP...
