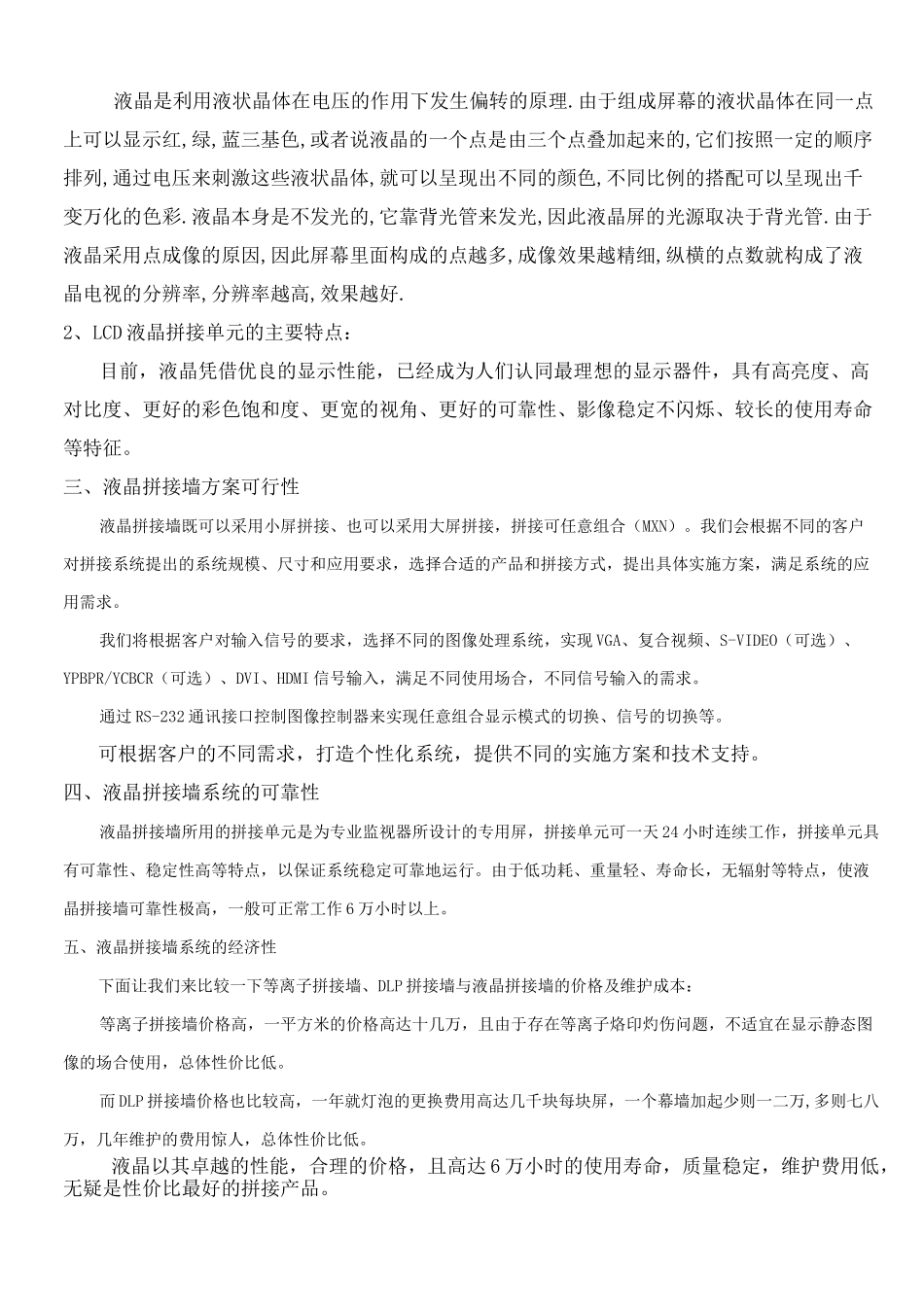

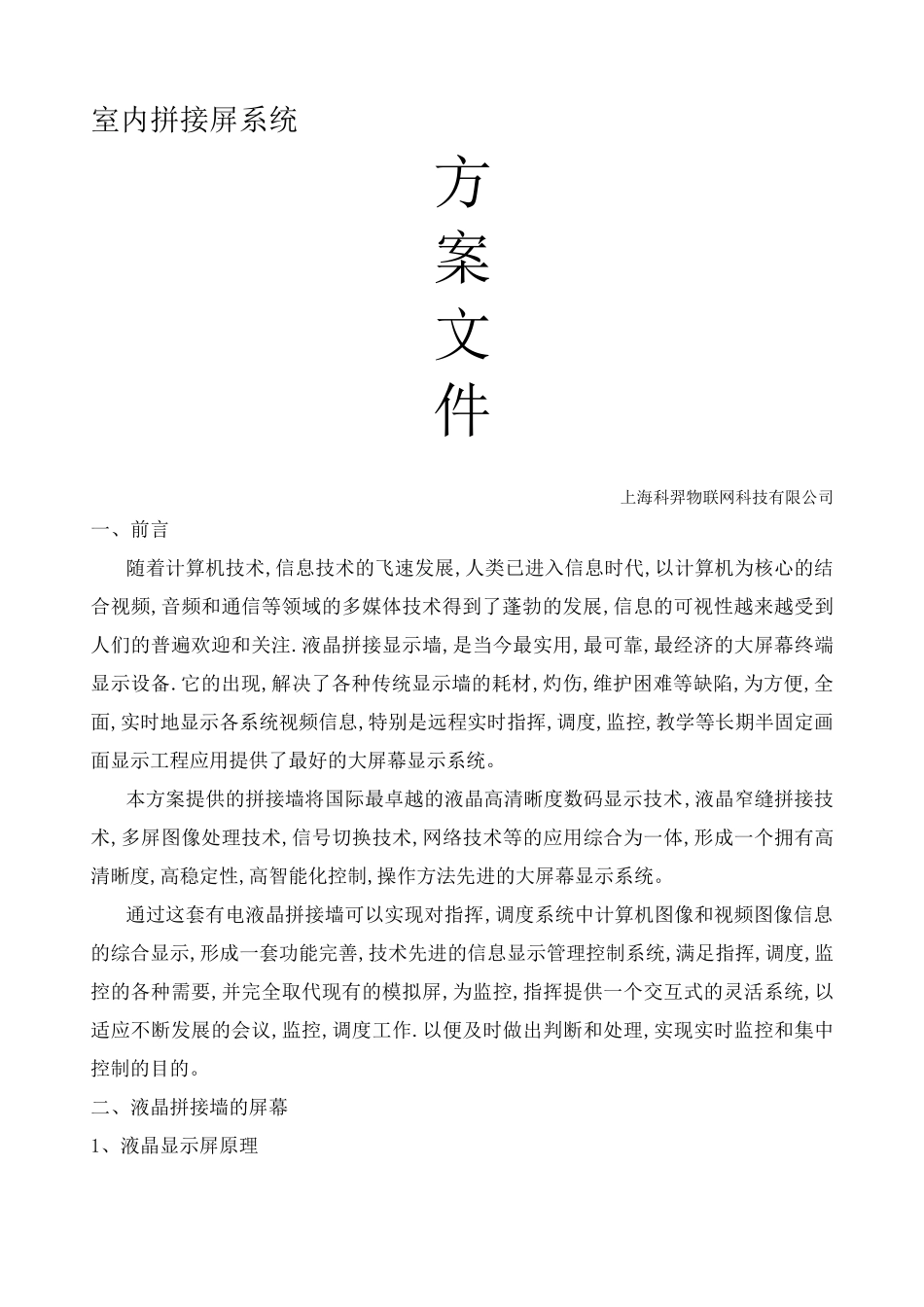

室内拼接屏系统方案文件上海科羿物联网科技有限公司一、前言随着计算机技术,信息技术的飞速发展,人类已进入信息时代,以计算机为核心的结合视频,音频和通信等领域的多媒体技术得到了蓬勃的发展,信息的可视性越来越受到人们的普遍欢迎和关注.液晶拼接显示墙,是当今最实用,最可靠,最经济的大屏幕终端显示设备.它的出现,解决了各种传统显示墙的耗材,灼伤,维护困难等缺陷,为方便,全面,实时地显示各系统视频信息,特别是远程实时指挥,调度,监控,教学等长期半固定画面显示工程应用提供了最好的大屏幕显示系统。本方案提供的拼接墙将国际最卓越的液晶高清晰度数码显示技术,液晶窄缝拼接技术,多屏图像处理技术,信号切换技术,网络技术等的应用综合为一体,形成一个拥有高清晰度,高稳定性,高智能化控制,操作方法先进的大屏幕显示系统。通过这套有电液晶拼接墙可以实现对指挥,调度系统中计算机图像和视频图像信息的综合显示,形成一套功能完善,技术先进的信息显示管理控制系统,满足指挥,调度,监控的各种需要,并完全取代现有的模拟屏,为监控,指挥提供一个交互式的灵活系统,以适应不断发展的会议,监控,调度工作.以便及时做出判断和处理,实现实时监控和集中控制的目的。二、液晶拼接墙的屏幕1、液晶显示屏原理液晶是利用液状晶体在电压的作用下发生偏转的原理.由于组成屏幕的液状晶体在同一点上可以显示红,绿,蓝三基色,或者说液晶的一个点是由三个点叠加起来的,它们按照一定的顺序排列,通过电压来刺激这些液状晶体,就可以呈现出不同的颜色,不同比例的搭配可以呈现出千变万化的色彩.液晶本身是不发光的,它靠背光管来发光,因此液晶屏的光源取决于背光管.由于液晶采用点成像的原因,因此屏幕里面构成的点越多,成像效果越精细,纵横的点数就构成了液晶电视的分辨率,分辨率越高,效果越好.2、LCD 液晶拼接单元的主要特点:目前,液晶凭借优良的显示性能,已经成为人们认同最理想的显示器件,具有高亮度、高对比度、更好的彩色饱和度、更宽的视角、更好的可靠性、影像稳定不闪烁、较长的使用寿命等特征。三、液晶拼接墙方案可行性液晶拼接墙既可以采用小屏拼接、也可以采用大屏拼接,拼接可任意组合(MXN)。我们会根据不同的客户对拼接系统提出的系统规模、尺寸和应用要求,选择合适的产品和拼接方式,提出具体实施方案,满足系统的应用需求。我们将根据客户对输入信号的要求,选择不同的图像处理系统,实现 VGA、复合视频、S-VIDEO(可选)、YPBPR/YCBCR(可选)、DVI、HDM...
