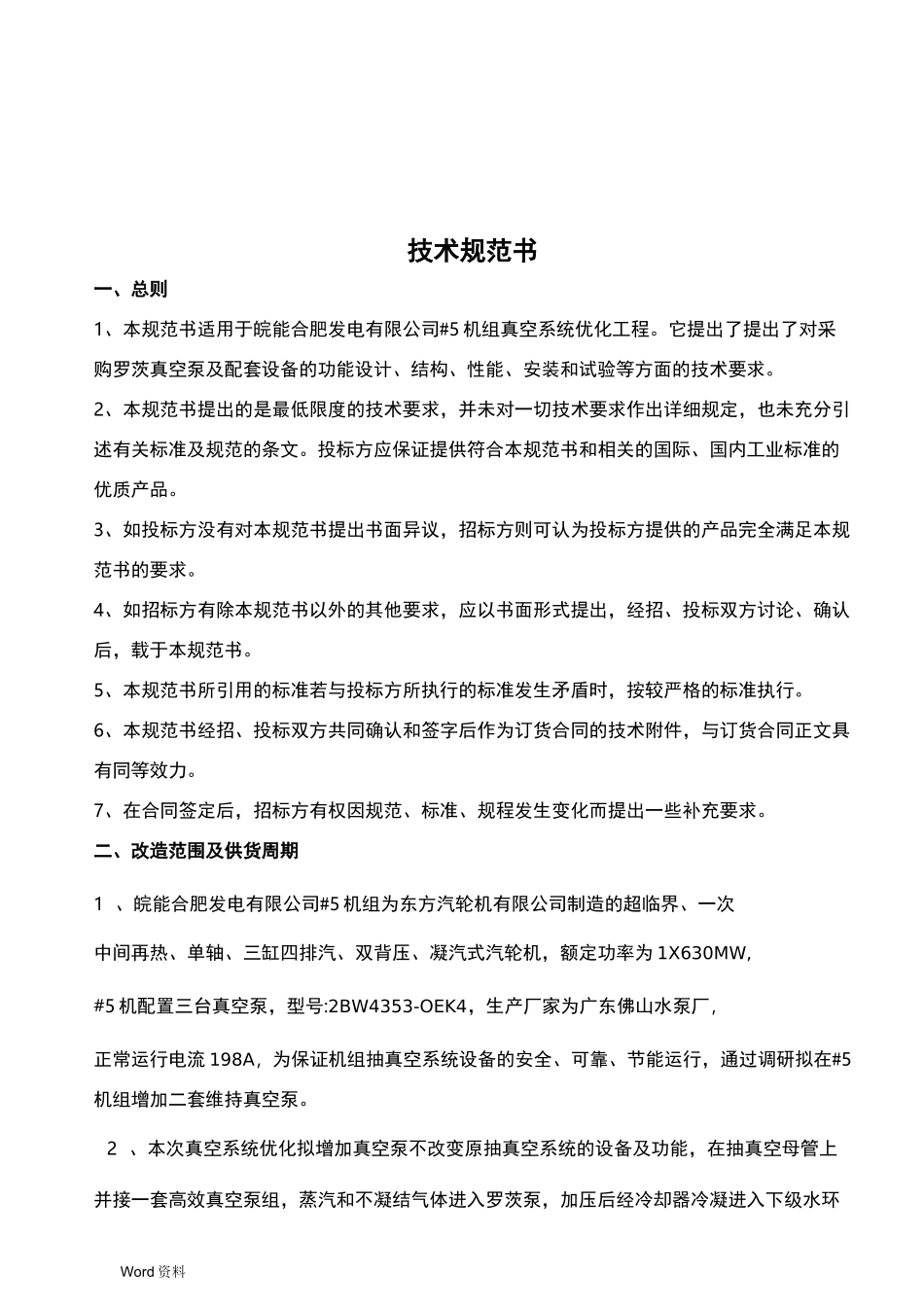

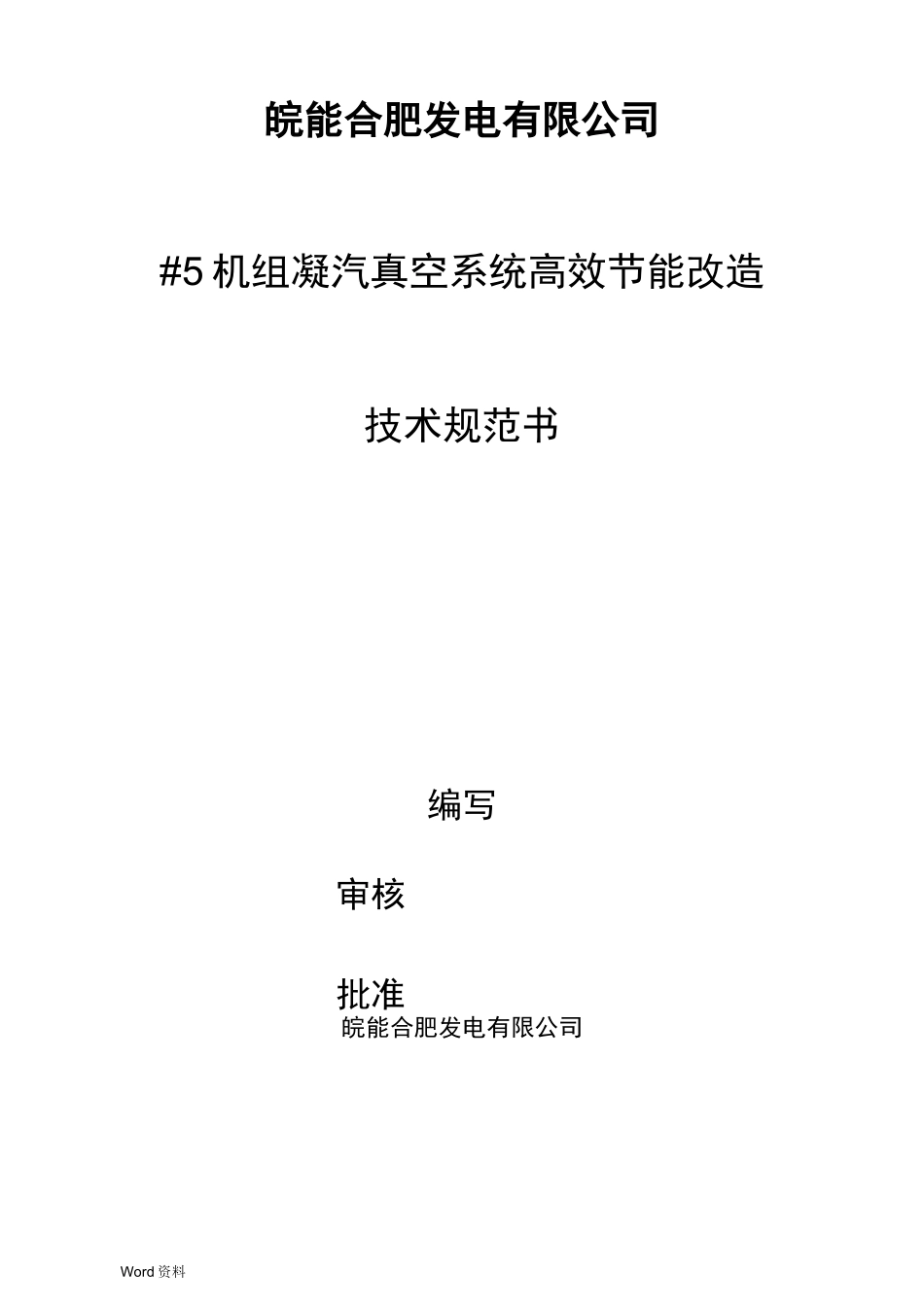

Word 资料皖能合肥发电有限公司#5 机组凝汽真空系统高效节能改造技术规范书编写审核批准皖能合肥发电有限公司Word 资料2015 年 9 月目录一、总则 3二、改造范围及供货周期 3三、技术要求与性能保证 4四、供货界限及接口规则 15五、供货清单及设备规范 15六、清洁，油漆，包装，装卸，运输与储存 17七、性能验收试验 18八、技术服务 19九、质量保证 20十、设备交货进度 21十一、施工组织管理 21Word 资料技术规范书一、总则1、本规范书适用于皖能合肥发电有限公司#5 机组真空系统优化工程。它提出了提出了对采购罗茨真空泵及配套设备的功能设计、结构、性能、安装和试验等方面的技术要求。2、本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。投标方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。3、如投标方没有对本规范书提出书面异议，招标方则可认为投标方提供的产品完全满足本规范书的要求。4、如招标方有除本规范书以外的其他要求，应以书面形式提出，经招、投标双方讨论、确认后，载于本规范书。5、本规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。6、本规范书经招、投标双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。7、在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。二、改造范围及供货周期1 、皖能合肥发电有限公司#5 机组为东方汽轮机有限公司制造的超临界、一次中间再热、单轴、三缸四排汽、双背压、凝汽式汽轮机，额定功率为 1X630MW,#5 机配置三台真空泵，型号:2BW4353-OEK4，生产厂家为广东佛山水泵厂，正常运行电流 198A，为保证机组抽真空系统设备的安全、可靠、节能运行，通过调研拟在#5机组增加二套维持真空泵。2 、本次真空系统优化拟增加真空泵不改变原抽真空系统的设备及功能，在抽真空母管上并接一套高效真空泵组，蒸汽和不凝结气体进入罗茨泵，加压后经冷却器冷凝进入下级水环Word 资料泵，由于提高了水环泵的入口压力，可保证水环泵高效稳定运行。系统采用 DCS 控制，可实现远程和就地操作。在机组启动建立真空期间，使用原抽真空设备快速启动真空，在正常运行期间，使用罗茨-水环高效真空机组维持真空。1）水环泵工作水来自除盐水，经自动补水阀进入分离罐，分离罐起汽水分离的作用；2）工作水经工作水冷却器冷却后进入水环泵...
