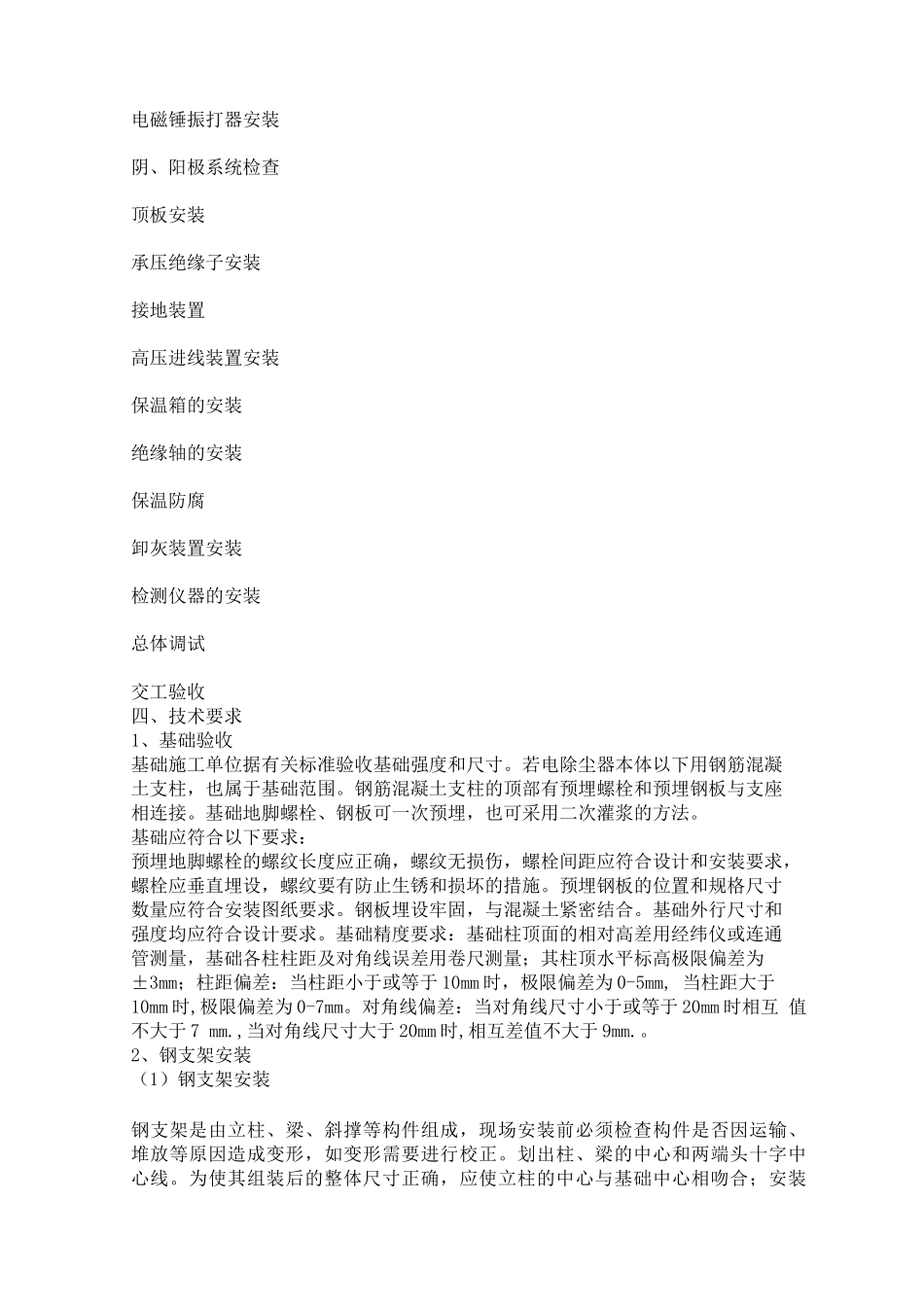

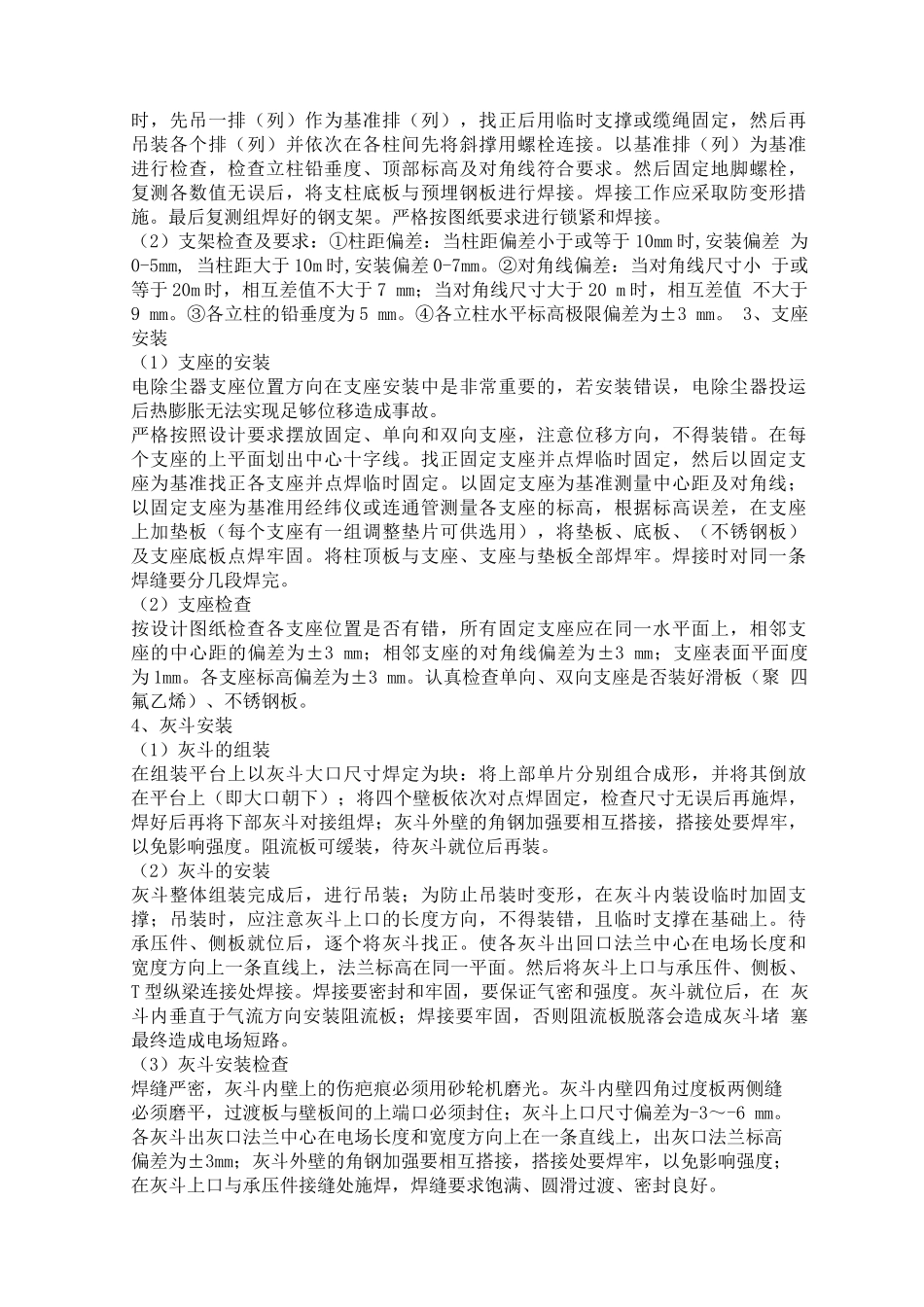

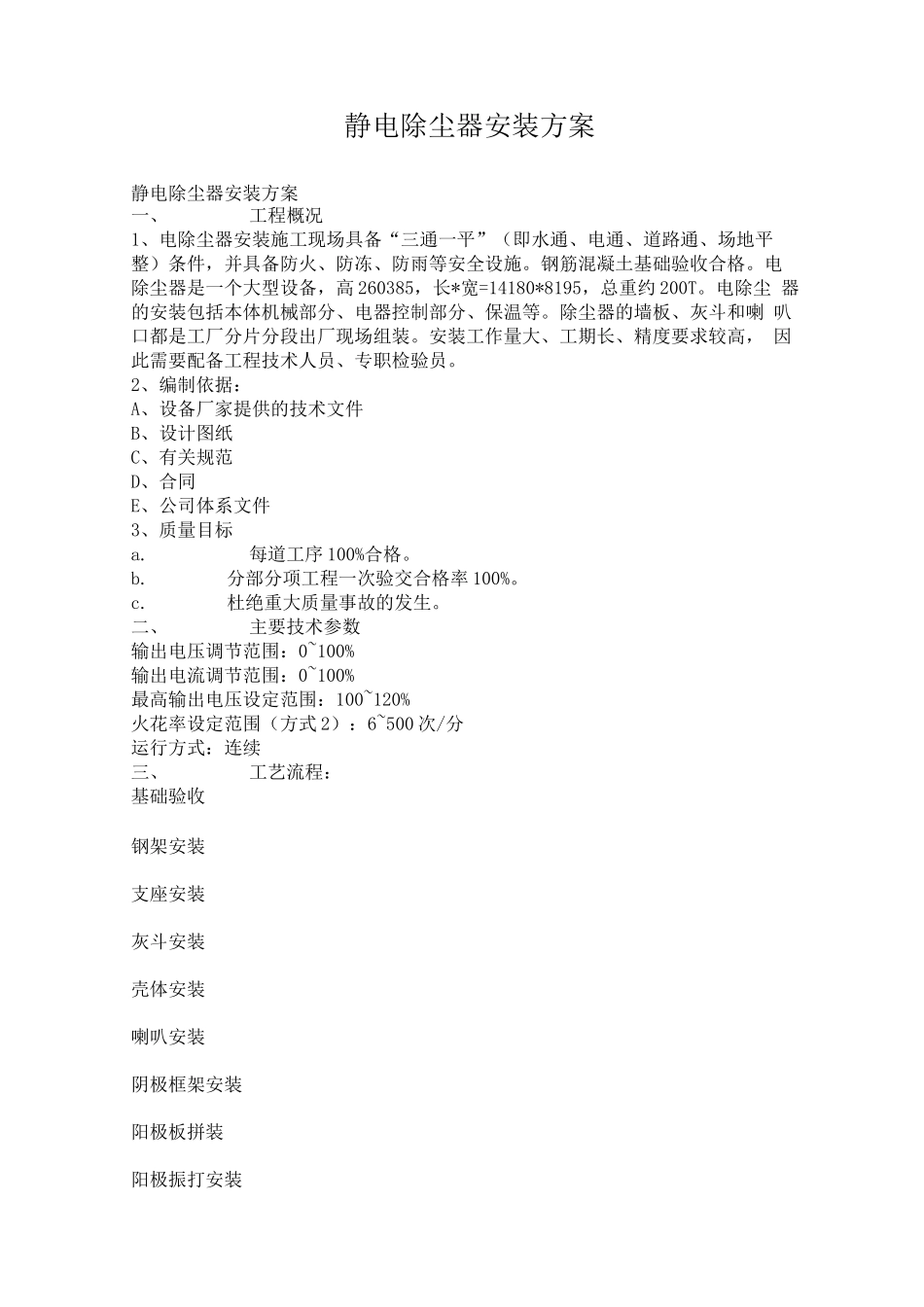

静电除尘器安装方案静电除尘器安装方案一、工程概况1、电除尘器安装施工现场具备“三通一平”（即水通、电通、道路通、场地平整）条件，并具备防火、防冻、防雨等安全设施。钢筋混凝土基础验收合格。电除尘器是一个大型设备，高260385，长*宽=14180*8195，总重约200T。电除尘器的安装包括本体机械部分、电器控制部分、保温等。除尘器的墙板、灰斗和喇叭口都是工厂分片分段出厂现场组装。安装工作量大、工期长、精度要求较高，因此需要配备工程技术人员、专职检验员。2、编制依据：A、设备厂家提供的技术文件B、设计图纸C、有关规范D、合同E、公司体系文件3、质量目标a.每道工序100%合格。b.分部分项工程一次验交合格率100%。c.杜绝重大质量事故的发生。二、主要技术参数输出电压调节范围：0~100%输出电流调节范围：0~100%最高输出电压设定范围：100~120%火花率设定范围（方式2）：6~500次/分运行方式：连续三、工艺流程：基础验收钢架安装支座安装灰斗安装壳体安装喇叭安装阴极框架安装阳极板拼装阳极振打安装电磁锤振打器安装阴、阳极系统检查顶板安装承压绝缘子安装接地装置高压进线装置安装保温箱的安装绝缘轴的安装保温防腐卸灰装置安装检测仪器的安装总体调试交工验收四、技术要求1、基础验收基础施工单位据有关标准验收基础强度和尺寸。若电除尘器本体以下用钢筋混凝土支柱，也属于基础范围。钢筋混凝土支柱的顶部有预埋螺栓和预埋钢板与支座相连接。基础地脚螺栓、钢板可一次预埋，也可采用二次灌浆的方法。基础应符合以下要求：预埋地脚螺栓的螺纹长度应正确，螺纹无损伤，螺栓间距应符合设计和安装要求，螺栓应垂直埋设，螺纹要有防止生锈和损坏的措施。预埋钢板的位置和规格尺寸数量应符合安装图纸要求。钢板埋设牢固，与混凝土紧密结合。基础外行尺寸和强度均应符合设计要求。基础精度要求：基础柱顶面的相对高差用经纬仪或连通管测量，基础各柱柱距及对角线误差用卷尺测量；其柱顶水平标高极限偏差为±3mm；柱距偏差：当柱距小于或等于10mm时，极限偏差为0-5mm,当柱距大于10mm时,极限偏差为0-7mm。对角线偏差：当对角线尺寸小于或等于20mm时相互值不大于7mm.,当对角线尺寸大于20mm时,相互差值不大于9mm.。2、钢支架安装（1）钢支架安装钢支架是由立柱、梁、斜撑等构件组成，现场安装前必须检查构件是否因运输、堆放等原因造成变形，如变形需要进行校正。划出柱、梁的中心和两端头十字中心线。为使其组装后的整体尺寸正确，应使立柱的中心与基础中心相吻合；安装时，先吊一排（列）作为基准排（列），找正后用临时支撑或缆绳固定，然后再吊装各个排（列）并依次在各柱间先将斜撑用螺栓连接。以基准排（列）为基准进行检查，检查立柱铅垂度、顶部标高及对角线符合要求。然后固定地脚螺栓，复测各数值无误后，将支柱底板与预埋钢板进行焊接。焊接工作应采取防变形措施。最后复测组焊好的钢支架。严格按图纸要求进行锁紧和焊接。（2）支架检查及要求：①柱距偏差：当柱距偏差小于或等于10mm时,安装偏差为0-5mm,当柱距大于10m时,安装偏差0-7mm。②对角线偏差：当对角线尺寸小于或等于20m时，相互差值不大于7mm；当对角线尺寸大于20m时，相互差值不大于9mm。③各立柱的铅垂度为5mm。④各立柱水平标高极限偏差为±3mm。3、支座安装（1）支座的安装电除尘器支座位置方向在支座安装中是非常重要的，若安装错误，电除尘器投运后热膨胀无法实现足够位移造成事故。严格按照设计要求摆放固定、单向和双向支座，注意位移方向，不得装错。在每个支座的上平面划出中心十字线。找正固定支座并点焊临时固定，然后以固定支座为基准找正各支座并点焊临时固定。以固定支座为基准测量中心距及对角线；以固定支座为基准用经纬仪或连通管测量各支座的标高，根据标高误差，在支座上加垫板（每个支座有一组调整垫片可供选用），将垫板、底板、（不锈钢板）及支座底板点焊牢固。将柱顶板与支座、支座与垫板全部焊牢。焊接时对同一条焊缝要分几段焊完。（2）支座检查按设计图纸检查各支座位置是否有错，所有固定支座应在同一水平面上，相邻支座的中心距的偏差为±3mm；相邻支座的对角线偏差为±3mm...
