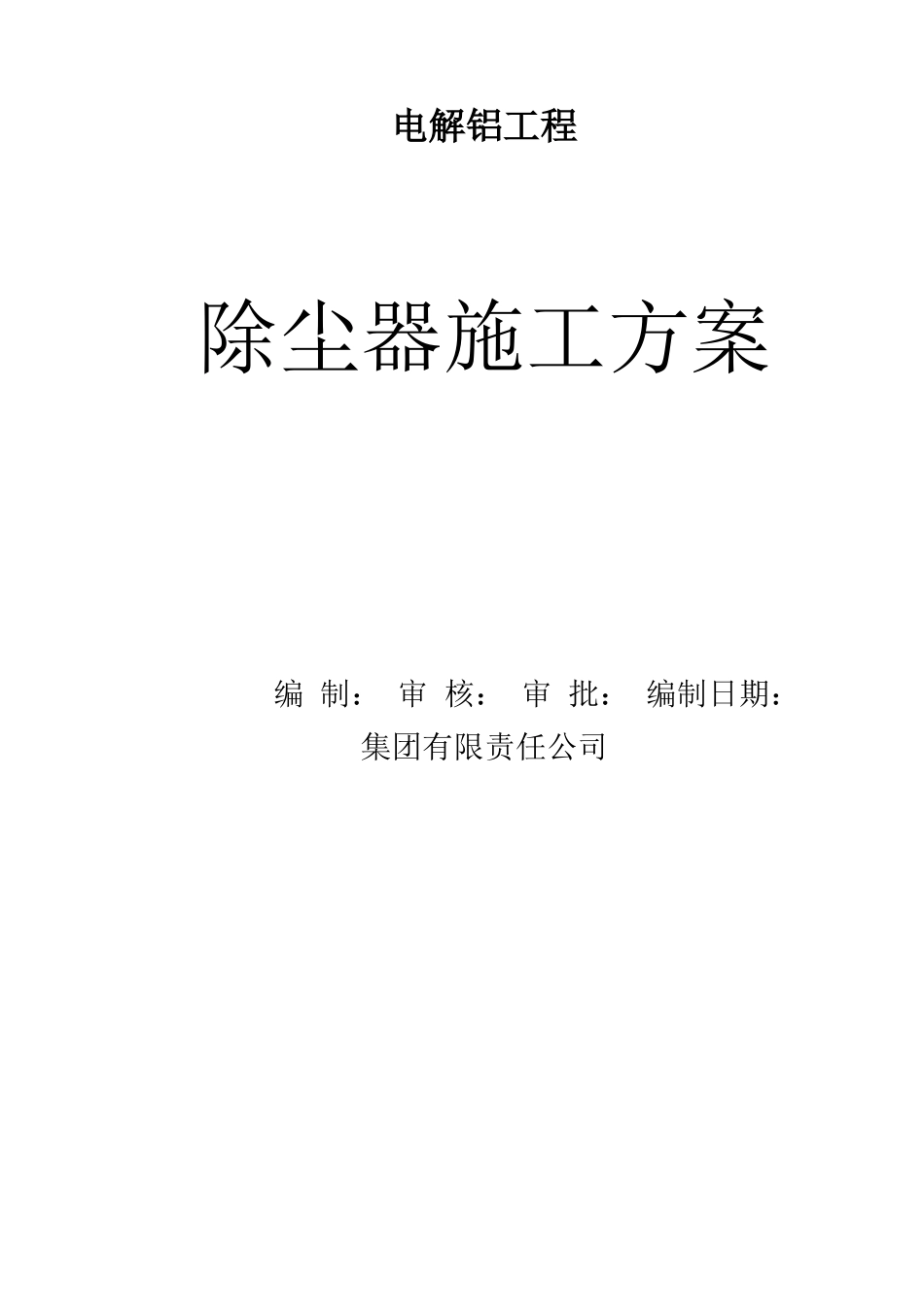

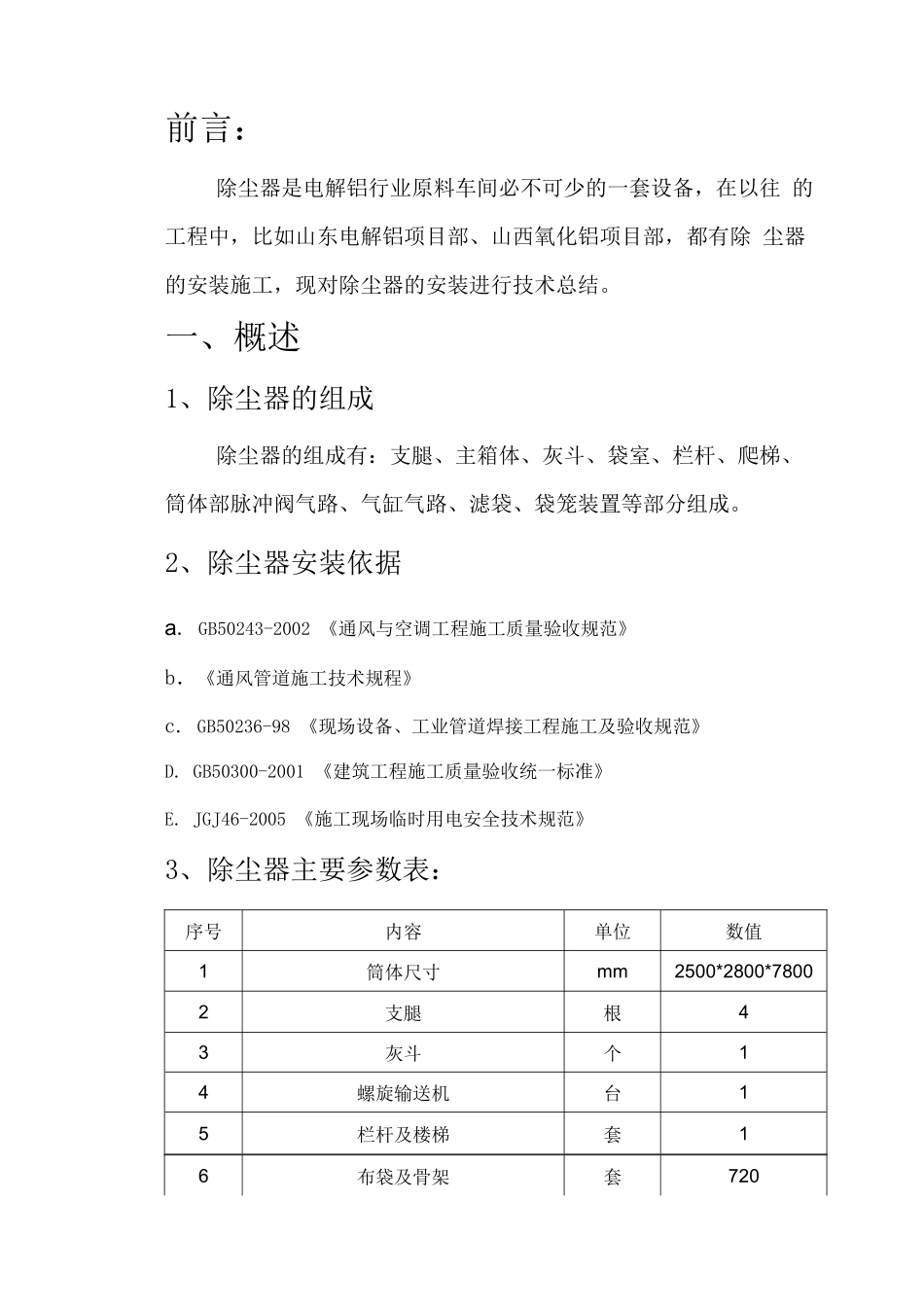

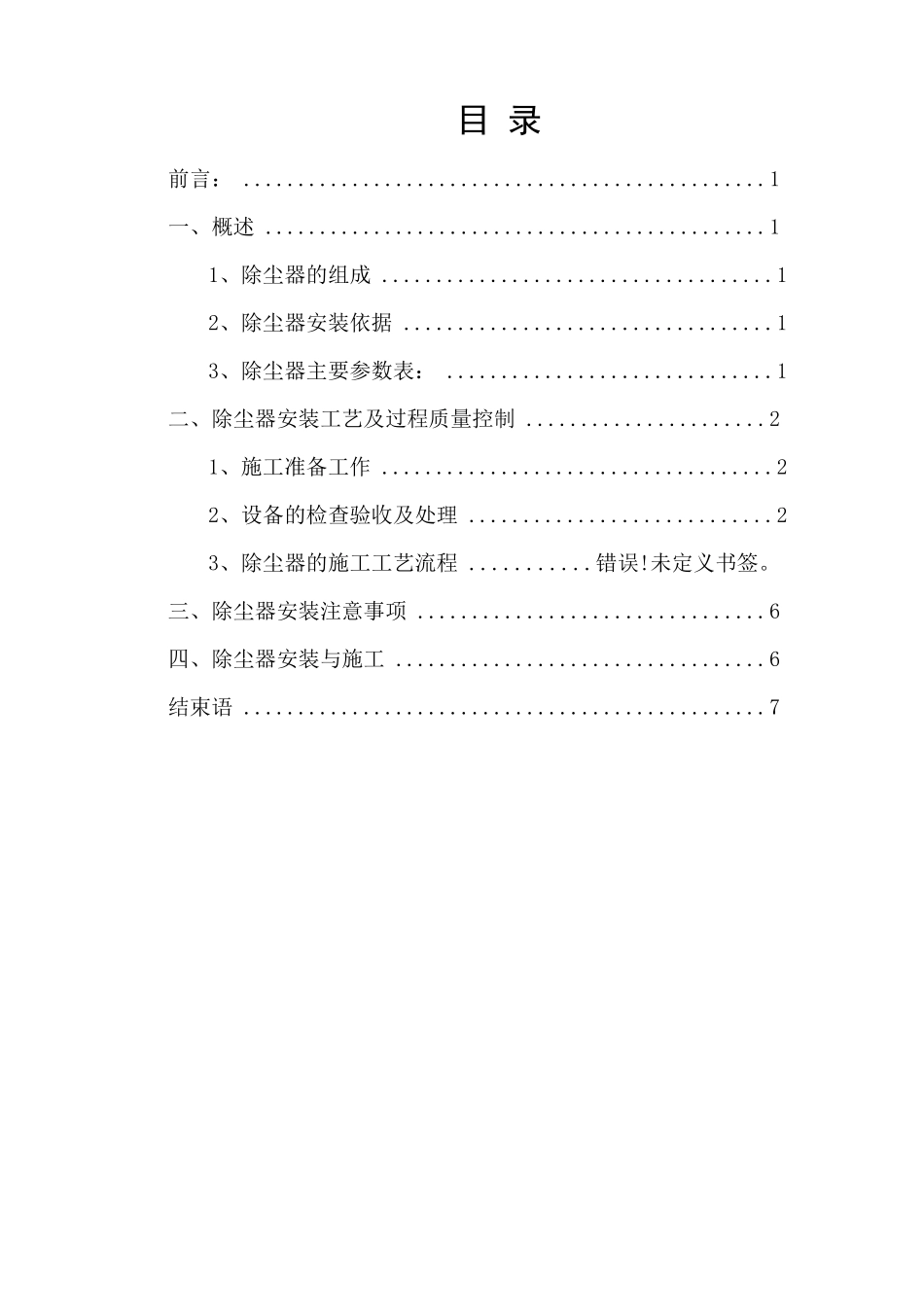

电解铝工程除尘器施工方案编制：审核：审批：编制日期：集团有限责任公司目录前言：................................................1一、概述..............................................11、除尘器的组成....................................12、除尘器安装依据..................................13、除尘器主要参数表：..............................1二、除尘器安装工艺及过程质量控制......................21、施工准备工作....................................22、设备的检查验收及处理............................23、除尘器的施工工艺流程...........错误!未定义书签。三、除尘器安装注意事项................................6四、除尘器安装与施工..................................6结束语................................................7前言：除尘器是电解铝行业原料车间必不可少的一套设备，在以往的工程中，比如山东电解铝项目部、山西氧化铝项目部，都有除尘器的安装施工，现对除尘器的安装进行技术总结。一、概述1、除尘器的组成除尘器的组成有：支腿、主箱体、灰斗、袋室、栏杆、爬梯、筒体部脉冲阀气路、气缸气路、滤袋、袋笼装置等部分组成。2、除尘器安装依据a.GB50243-2002《通风与空调工程施工质量验收规范》b．《通风管道施工技术规程》c.GB50236-98《现场设备、工业管道焊接工程施工及验收规范》D.GB50300-2001《建筑工程施工质量验收统一标准》E.JGJ46-2005《施工现场临时用电安全技术规范》3、除尘器主要参数表：序号内容单位数值1筒体尺寸mm2500*2800*78002支腿根43灰斗个14螺旋输送机台15栏杆及楼梯套16布袋及骨架套7207储气罐台18汽水分离器台1二、除尘器安装工艺及过程质量控制1、施工准备工作a.施工前应编制施工方案，并向班组进行技术交底和安全技术交底。b.参加施工的人员应熟悉图纸及技术说明、标准规范、施工方案。c.施工中所用工机具、措施材料及计量器具等应准备齐全。d.施工现场运输和汽车吊场地平整。2、设备的检查验收及处理设备运抵现场进行开箱验收，在业主、施工单位和厂家的共同参与下，按图纸及设备装箱清单清点检查设备及零部件的数量和质量，做好开箱检查记录，及早发现问题并及时处理。3、安装工艺：安装步骤1、先检查基础，按常规清理，找平、放线。2、将支柱就位，并用拖拉绳临时找正、固定。3、吊装箱体袋室及出风管，先安装下箱体，再安装上箱体，出风管。4、栏杆及爬梯。5、安装脉冲阀气路、气缸气路。6、安装滤袋和袋笼（设备发运时，预先将袋笼装入袋室内，安装时先将其取出，再整理进行安装）。3.1除尘器安装的一般要求及注意事项3.3.3要求事项1、安装前必须仔细阅读说明书及随设备提供的图纸资料，并按装箱发运清单检查全部零件的数量和质量，如发现有问题应及时与供方联系。2、灰斗上、下箱体安装时，全部联接处应保证密闭不漏气，要求焊接密封的应密焊，用紧固件联接的，必须加密封垫。灰斗内的输送设备，如出厂时装好，由于运输原因，到厂安装时应进行调整。3、组装气路部分时，主气管（接电磁脉冲阀）在厂内已分别装配制作好，现场只要组对，控制气管（接蝶阀气缸）要现场下料、套口、安装。要求气管内无杂质、铁屑，经试压不漏气。4、安装袋笼和滤袋、文氏管是全部安装中最仔细的工作，因此放在最后安装。首先将文氏管用铆钉连接在袋笼端口护盖上，然后将滤袋由箱体花板孔中放入袋室，将袋口上部弹簧捏成凹型，放入花板孔中，再使弹簧卷复原，使其紧压在花板孔圆周上，最后将袋笼从袋口轻轻插入，直到护盖确定压在花板孔上为止。滤袋搬运、安装时不能硬物划、碰和踩坏。袋笼较长尤其不能折、压，文氏管关系到脉冲清灰效果，所以在安装时更要仔细。三、除尘器安装的注意要点4.1主要施工方案4.1.2设备安装利用汽车吊将除尘器逐台吊入施工层面，再利用液压叉车运至指定地点。施工过程中，结合现场实际情况,制定具体的安装方案。4.1.3施工作业要求除尘系统管道安装充分考虑管道预制的生产顺序，紧密结合土建实际进度及甲方设备安装进度，与设备到货情况相协调。4.2除尘系统设备运输安装1）设备、材料...
