地基处理泥浆护壁灌注桩施工方案

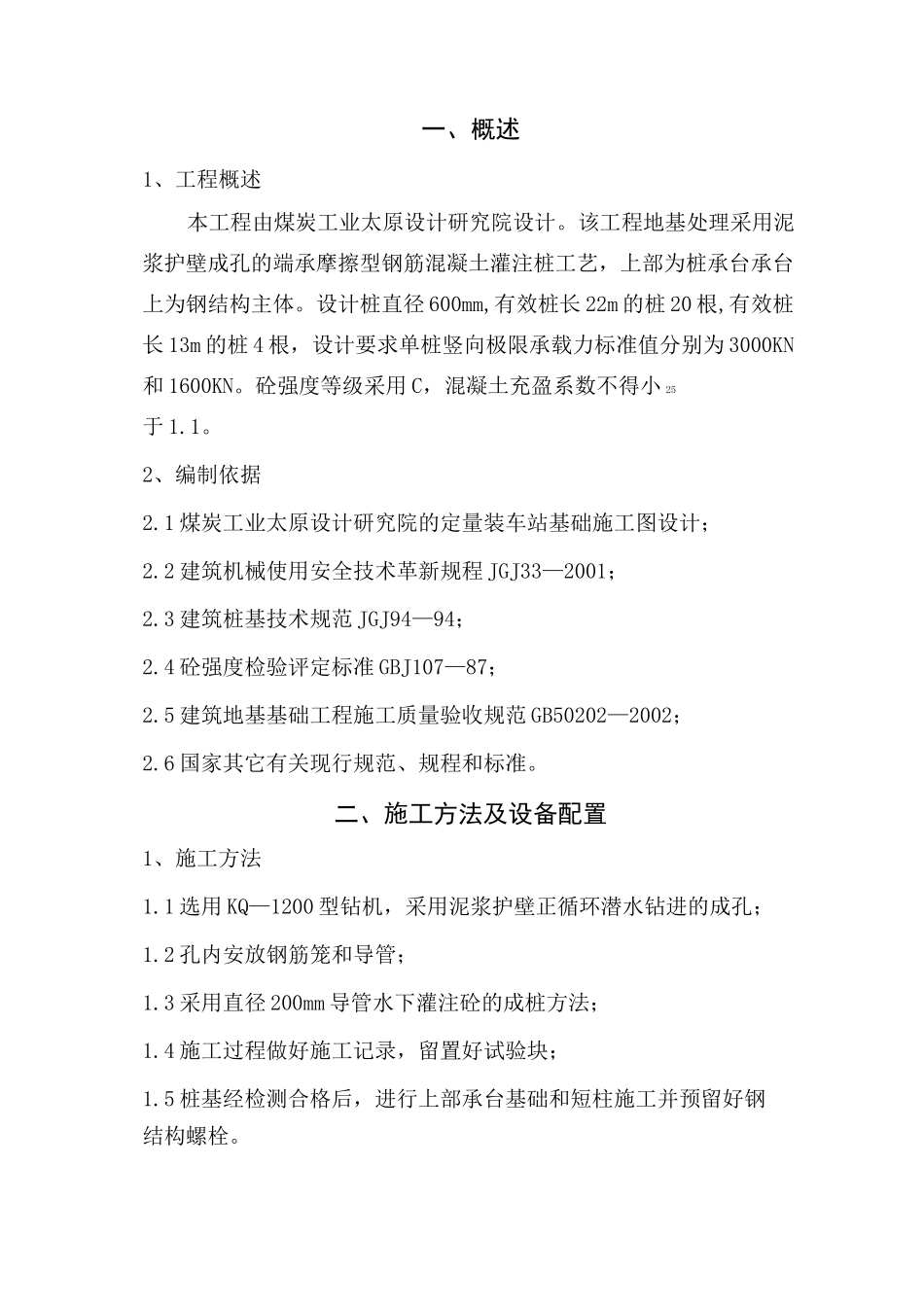

地基处理泥浆护壁灌注桩施工方案_第1页
1/12

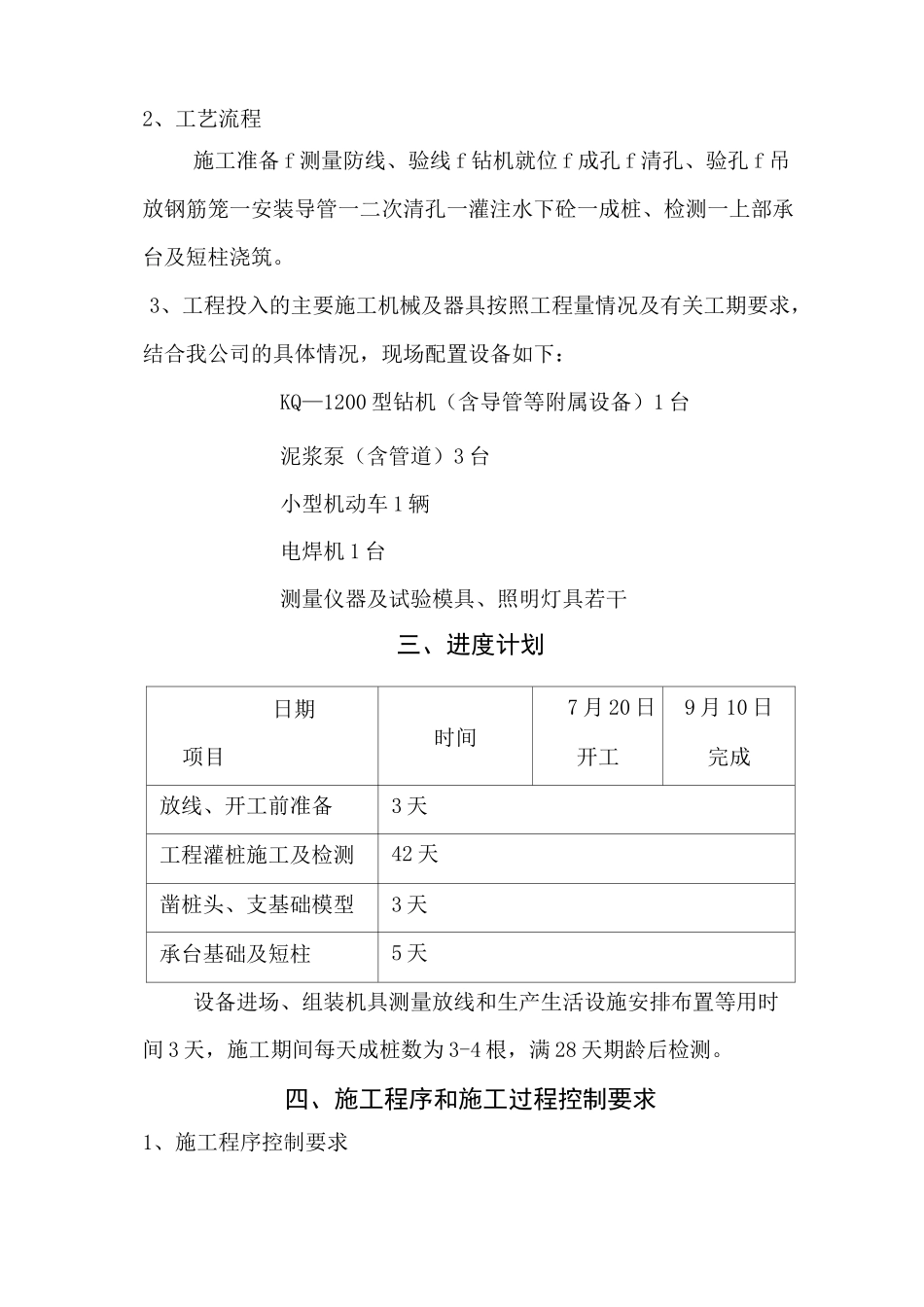

地基处理泥浆护壁灌注桩施工方案_第2页
2/12

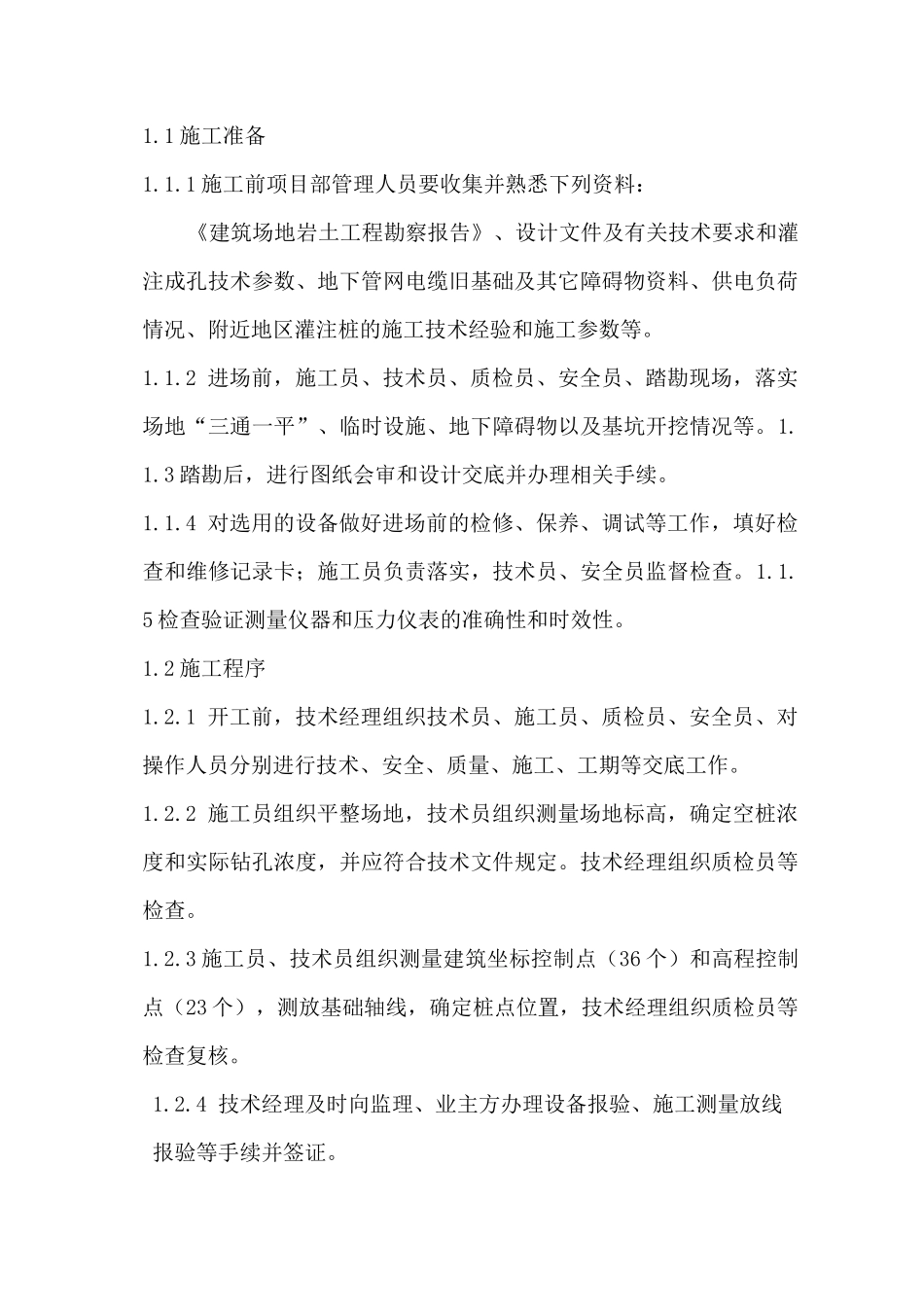

地基处理泥浆护壁灌注桩施工方案_第3页
3/12
一、概述1、工程概述本工程由煤炭工业太原设计研究院设计。该工程地基处理采用泥浆护壁成孔的端承摩擦型钢筋混凝土灌注桩工艺,上部为桩承台承台上为钢结构主体。设计桩直径 600mm,有效桩长 22m 的桩 20 根,有效桩长 13m 的桩 4 根,设计要求单桩竖向极限承载力标准值分别为 3000KN和 1600KN。砼强度等级采用 C,混凝土充盈系数不得小 25于 1.1。2、编制依据2.1 煤炭工业太原设计研究院的定量装车站基础施工图设计;2.2 建筑机械使用安全技术革新规程 JGJ33—2001;2.3 建筑桩基技术规范 JGJ94—94;2.4 砼强度检验评定标准 GBJ107—87;2.5 建筑地基基础工程施工质量验收规范 GB50202—2002;2.6 国家其它有关现行规范、规程和标准。二、施工方法及设备配置1、施工方法1.1 选用 KQ—1200 型钻机,采用泥浆护壁正循环潜水钻进的成孔;1.2 孔内安放钢筋笼和导管;1.3 采用直径 200mm 导管水下灌注砼的成桩方法;1.4 施工过程做好施工记录,留置好试验块;1.5 桩基经检测合格后,进行上部承台基础和短柱施工并预留好钢结构螺栓。2、工艺流程施工准备 f 测量防线、验线 f 钻机就位 f 成孔 f 清孔、验孔 f 吊放钢筋笼一安装导管一二次清孔一灌注水下砼一成桩、检测一上部承台及短柱浇筑。3、工程投入的主要施工机械及器具按照工程量情况及有关工期要求,结合我公司的具体情况,现场配置设备如下:KQ—1200 型钻机(含导管等附属设备)1 台泥浆泵(含管道)3 台小型机动车 1 辆电焊机 1 台测量仪器及试验模具、照明灯具若干三、进度计划日期项目时间7 月 20 日开工9 月 10 日完成放线、开工前准备3 天工程灌桩施工及检测42 天凿桩头、支基础模型3 天承台基础及短柱5 天设备进场、组装机具测量放线和生产生活设施安排布置等用时间 3 天,施工期间每天成桩数为 3-4 根,满 28 天期龄后检测。四、施工程序和施工过程控制要求1、施工程序控制要求1.1 施工准备1.1.1 施工前项目部管理人员要收集并熟悉下列资料:《建筑场地岩土工程勘察报告》、设计文件及有关技术要求和灌注成孔技术参数、地下管网电缆旧基础及其它障碍物资料、供电负荷情况、附近地区灌注桩的施工技术经验和施工参数等。1.1.2 进场前,施工员、技术员、质检员、安全员、踏勘现场,落实场地“三通一平”、临时设施、地下障碍物以及基坑开挖情况等。1.1.3 踏勘后,进行图纸会审和设计交底并办理相关手续。1.1.4 对选...
