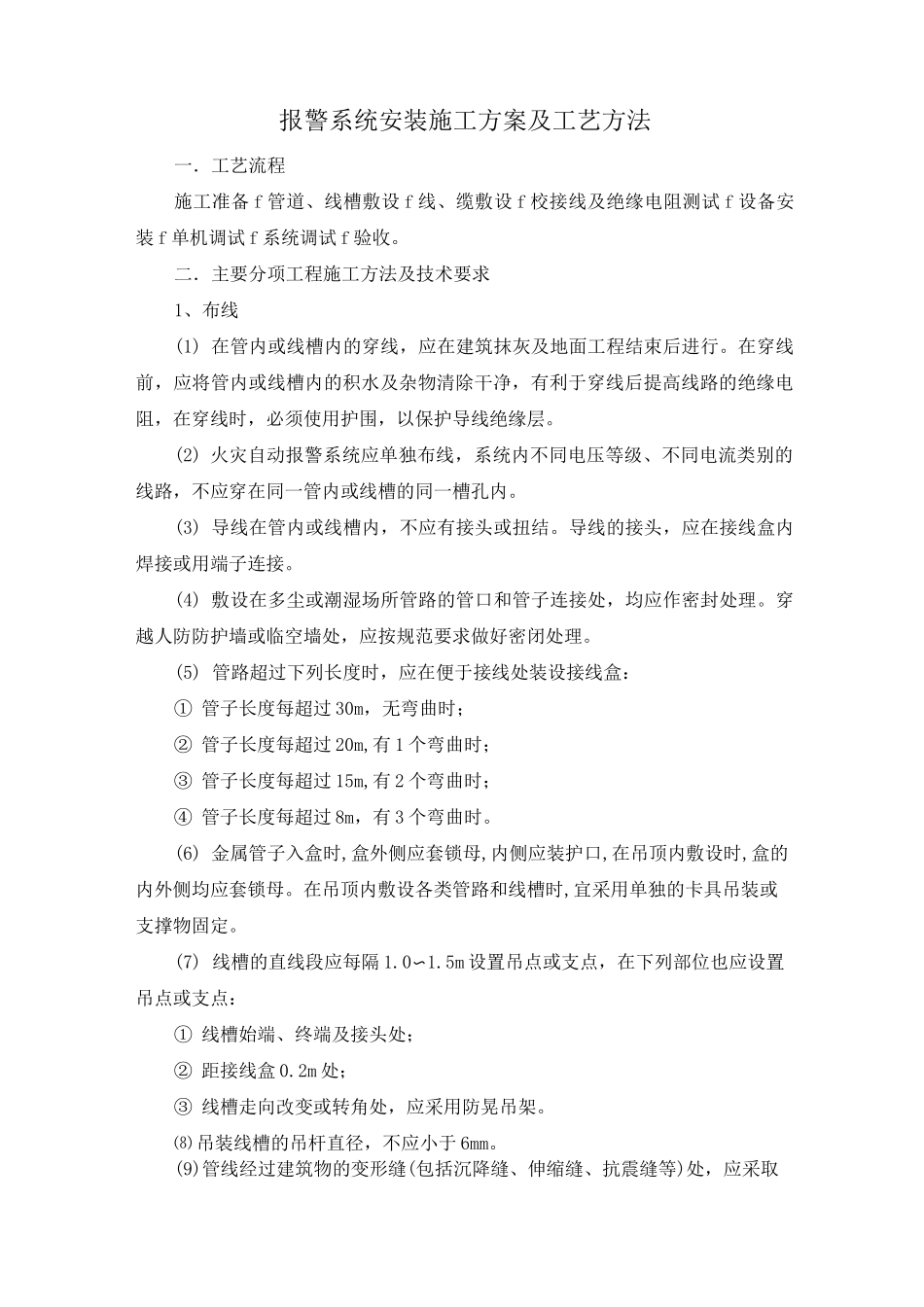

报警系统安装施工方案及工艺方法

报警系统安装施工方案及工艺方法一．工艺流程施工准备 f 管道、线槽敷设 f 线、缆敷设 f 校接线及绝缘电阻测试 f 设备安装 f 单机调试 f 系统调试 f 验收。二．主要分项工程施工方法及技术要求1、布线(1) 在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净，有利于穿线后提高线路的绝缘电阻，在穿线时，必须使用护围，以保护导线绝缘层。(2) 火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。(3) 导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。(4) 敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。穿越人防防护墙或临空墙处，应按规范要求做好密闭处理。(5) 管路超过下列长度时，应在便于接线处装设接线盒：① 管子长度每超过 30m，无弯曲时；② 管子长度每超过 20m,有 1 个弯曲时；③ 管子长度每超过 15m,有 2 个弯曲时；④ 管子长度每超过 8m，有 3 个弯曲时。(6) 金属管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外侧均应套锁母。在吊顶内敷设各类管路和线槽时,宜采用单独的卡具吊装或支撑物固定。(7) 线槽的直线段应每隔 1.0〜1.5m 设置吊点或支点，在下列部位也应设置吊点或支点：① 线槽始端、终端及接头处；② 距接线盒 0.2m 处；③ 线槽走向改变或转角处，应采用防晃吊架。⑻ 吊装线槽的吊杆直径，不应小于 6mm。(9)管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。(10)火灾自动报警系统导线敷设后，应对每回路的导线用 500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于 20MQ。2、火灾探测器的安装(1)点型火灾探测器的安装位置，应符合下列规定：① 探测器至墙壁、梁边的水平距离，不应小于 0.5m。② 探测器周围 0.5m 内，不应有遮挡物。③ 探测器至空调送风口边的水平距离，不应小于 1.5m；至多孔送风顶棚孔口的水平距离，不应小于 0.5m。④ 在宽度小于 3m 的内走道顶棚上设置探测器时，宜居中布置。点型感温探测器的安装间距，不应超过 10m；点型感烟探测器的安装间距，不应超过 15m。探测器距端墙的距离，不应大于探测器安装间距的一半。⑤ 探测器宜水平安装，当必须倾斜安装时倾斜角不应大于 45...
