合成高分子卷材防水层施工方案

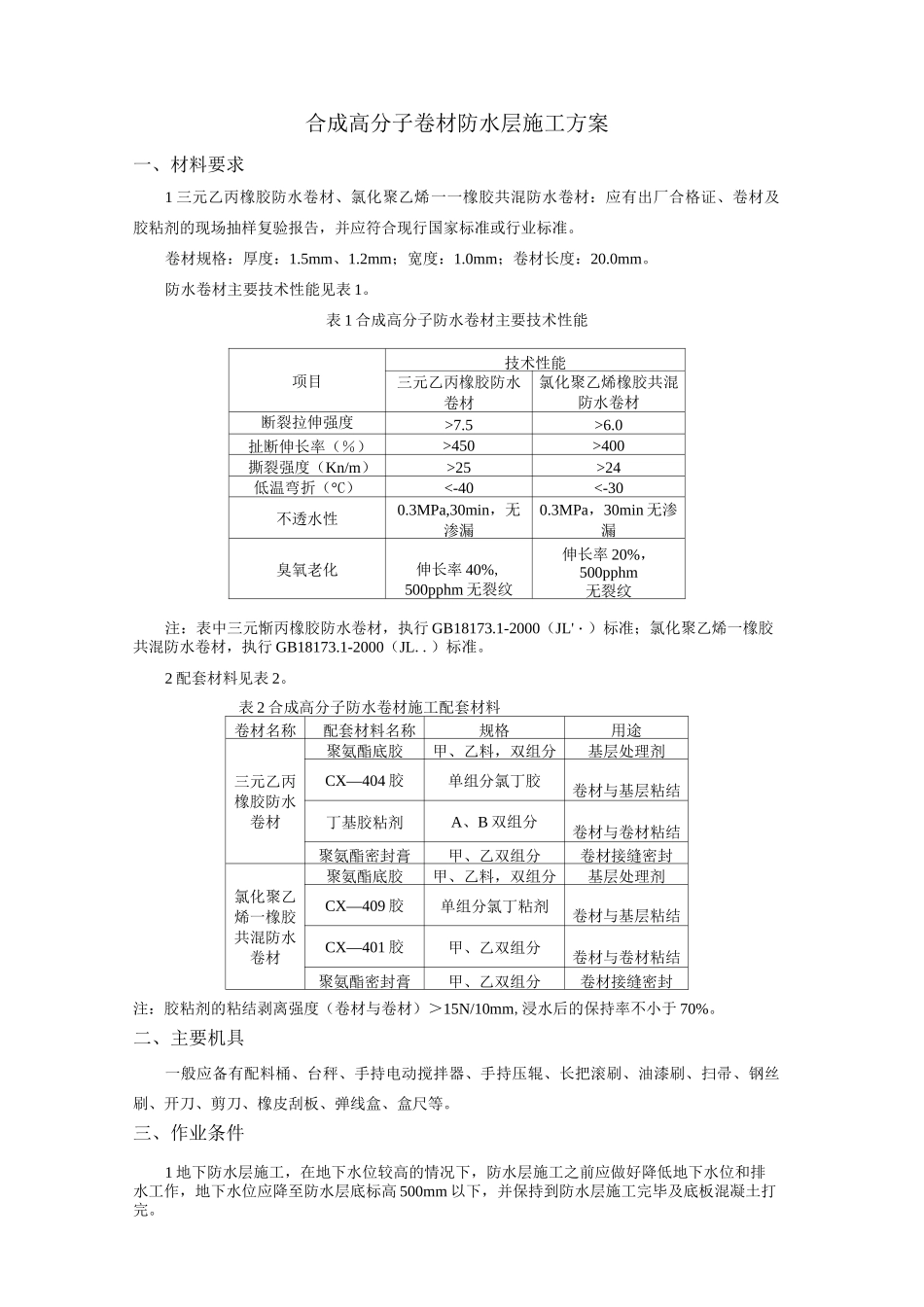

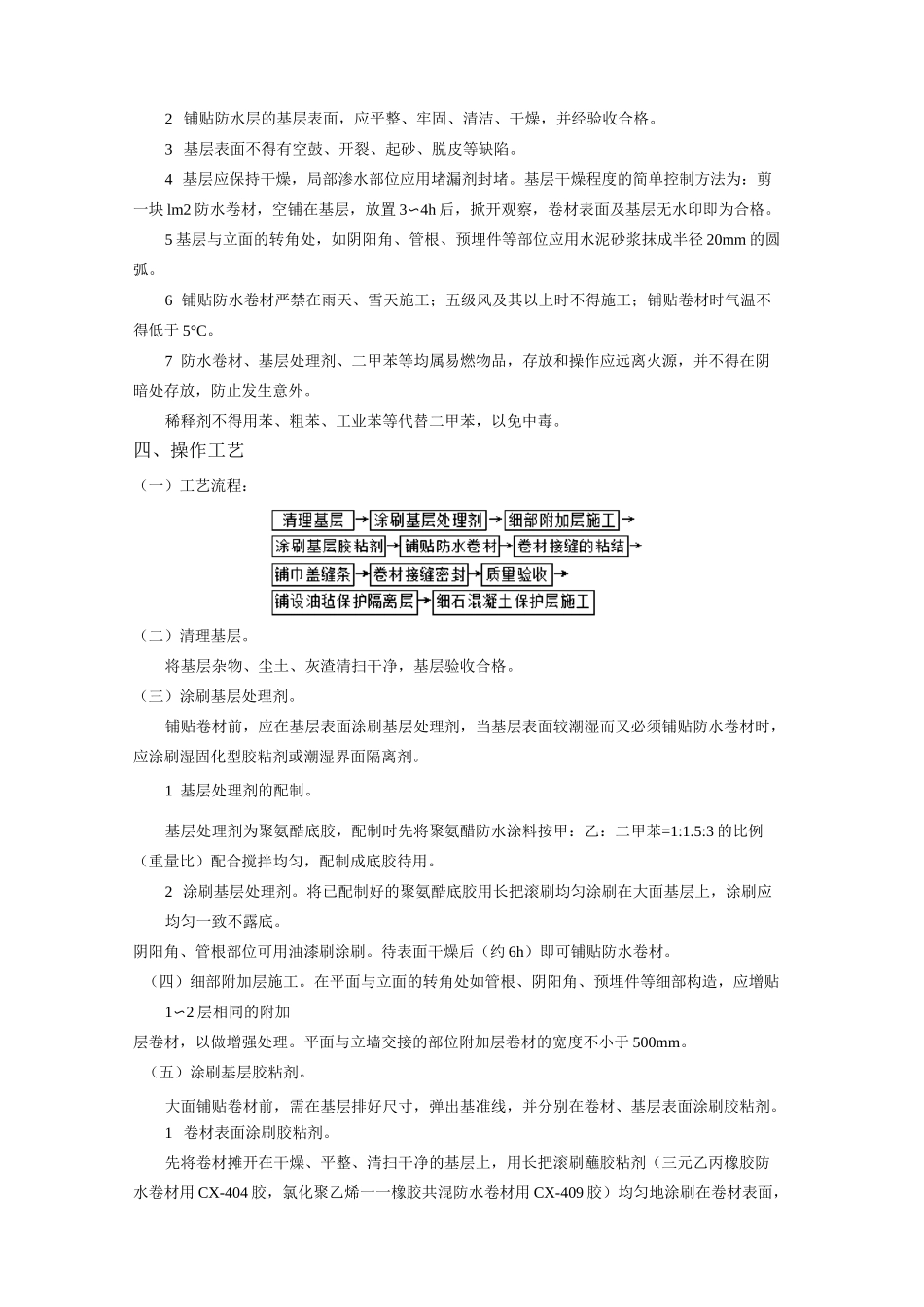

合成高分子卷材防水层施工方案一、材料要求1 三元乙丙橡胶防水卷材、氯化聚乙烯一一橡胶共混防水卷材：应有出厂合格证、卷材及胶粘剂的现场抽样复验报告，并应符合现行国家标准或行业标准。卷材规格：厚度：1.5mm、1.2mm；宽度：1.0mm；卷材长度：20.0mm。防水卷材主要技术性能见表 1。表 1 合成高分子防水卷材主要技术性能项目技术性能三元乙丙橡胶防水卷材氯化聚乙烯橡胶共混防水卷材断裂拉伸强度（MPa）>7.5>6.0扯断伸长率（％）>450>400撕裂强度（Kn/m）>25>24低温弯折（°C）<-40<-30不透水性0.3MPa,30min，无渗漏0.3MPa，30min 无渗漏臭氧老化伸长率 40%,500pphm 无裂纹伸长率 20%，500pphm无裂纹注：表中三元惭丙橡胶防水卷材，执行 GB18173.1-2000（JL'・）标准；氯化聚乙烯一橡胶共混防水卷材，执行 GB18173.1-2000（JL..）标准。2 配套材料见表 2。表 2 合成高分子防水卷材施工配套材料卷材名称配套材料名称规格用途三元乙丙橡胶防水卷材聚氨酯底胶甲、乙料，双组分基层处理剂CX—404 胶单组分氯丁胶卷材与基层粘结丁基胶粘剂A、B 双组分卷材与卷材粘结聚氨酯密封膏甲、乙双组分卷材接缝密封氯化聚乙烯一橡胶共混防水卷材聚氨酯底胶甲、乙料，双组分基层处理剂CX—409 胶单组分氯丁粘剂卷材与基层粘结CX—401 胶甲、乙双组分卷材与卷材粘结聚氨酯密封膏甲、乙双组分卷材接缝密封注：胶粘剂的粘结剥离强度（卷材与卷材）＞15N/10mm,浸水后的保持率不小于 70%。二、主要机具一般应备有配料桶、台秤、手持电动搅拌器、手持压辊、长把滚刷、油漆刷、扫帚、钢丝刷、开刀、剪刀、橡皮刮板、弹线盒、盒尺等。三、作业条件1 地下防水层施工，在地下水位较高的情况下，防水层施工之前应做好降低地下水位和排水工作，地下水位应降至防水层底标高 500mm 以下，并保持到防水层施工完毕及底板混凝土打完。2 铺贴防水层的基层表面，应平整、牢固、清洁、干燥，并经验收合格。3 基层表面不得有空鼓、开裂、起砂、脱皮等缺陷。4 基层应保持干燥，局部渗水部位应用堵漏剂封堵。基层干燥程度的简单控制方法为：剪一块 lm2 防水卷材，空铺在基层，放置 3〜4h 后，掀开观察，卷材表面及基层无水印即为合格。5 基层与立面的转角处，如阴阳角、管根、预埋件等部位应用水泥砂浆抹成半径 20mm 的圆弧。6 铺贴防水卷材严禁在雨天、雪天施工；五级风及其以上时不得施工；铺贴卷材时气温不得低于 5°C。7 防水卷材、基层处理剂、...
