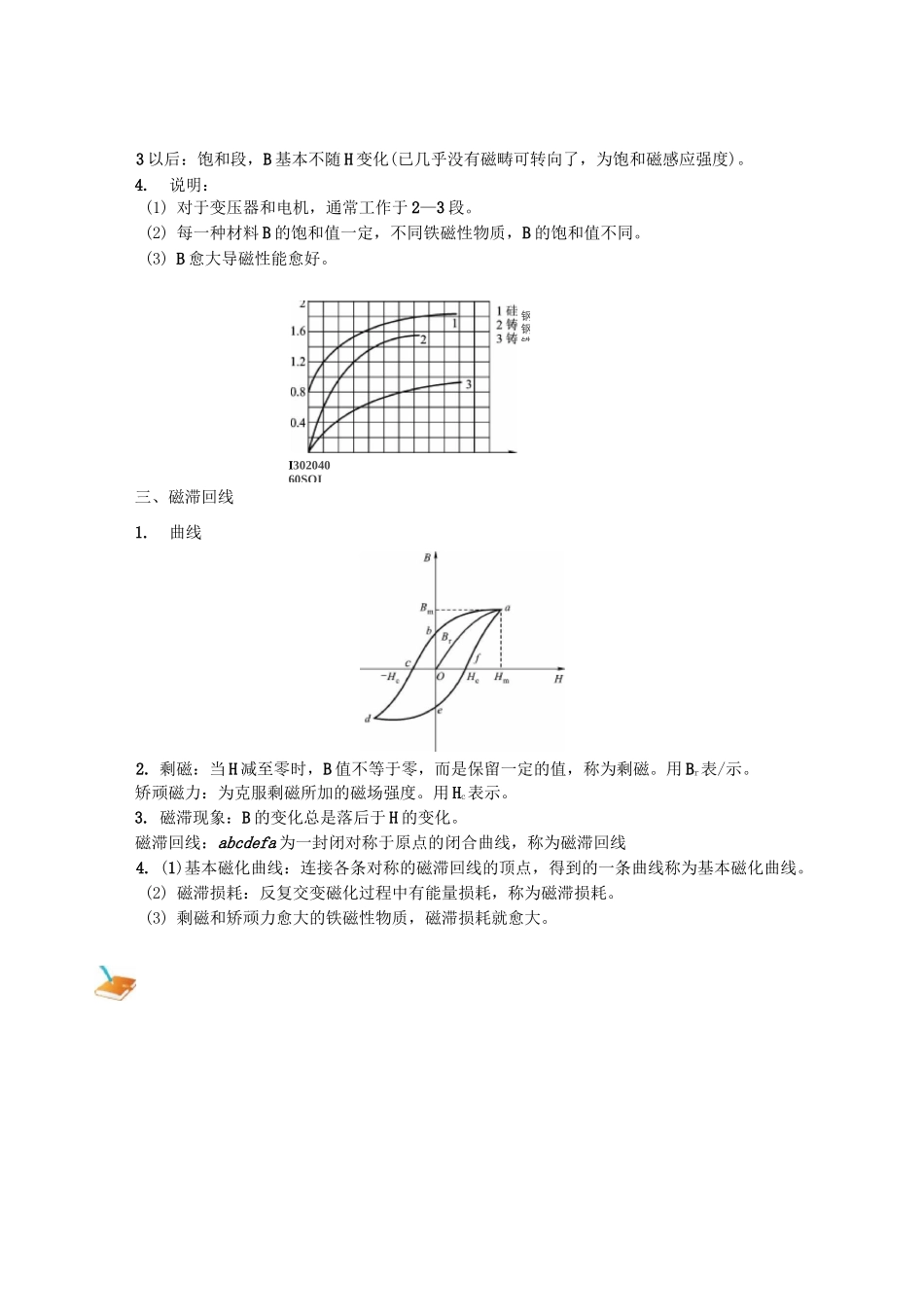

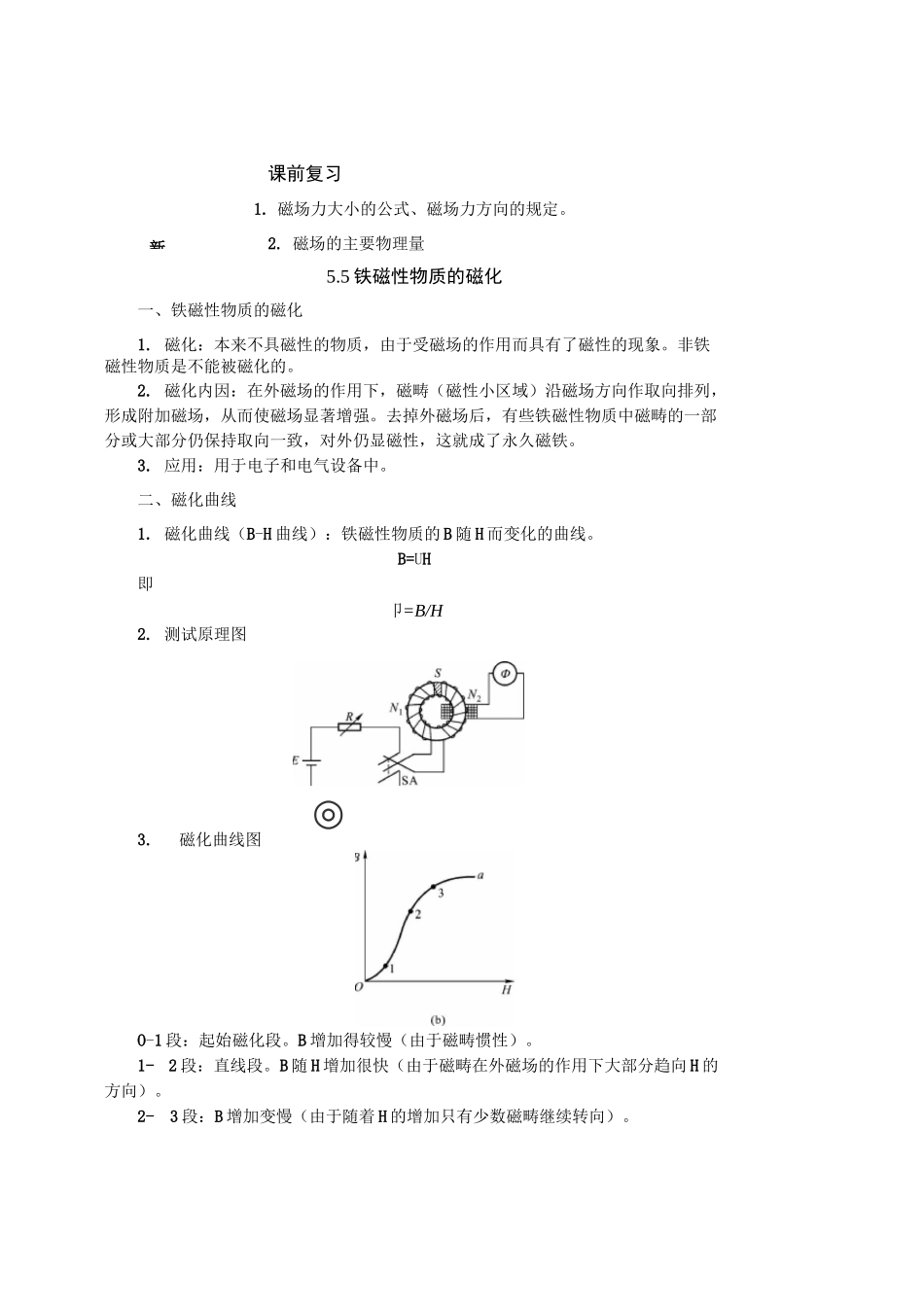

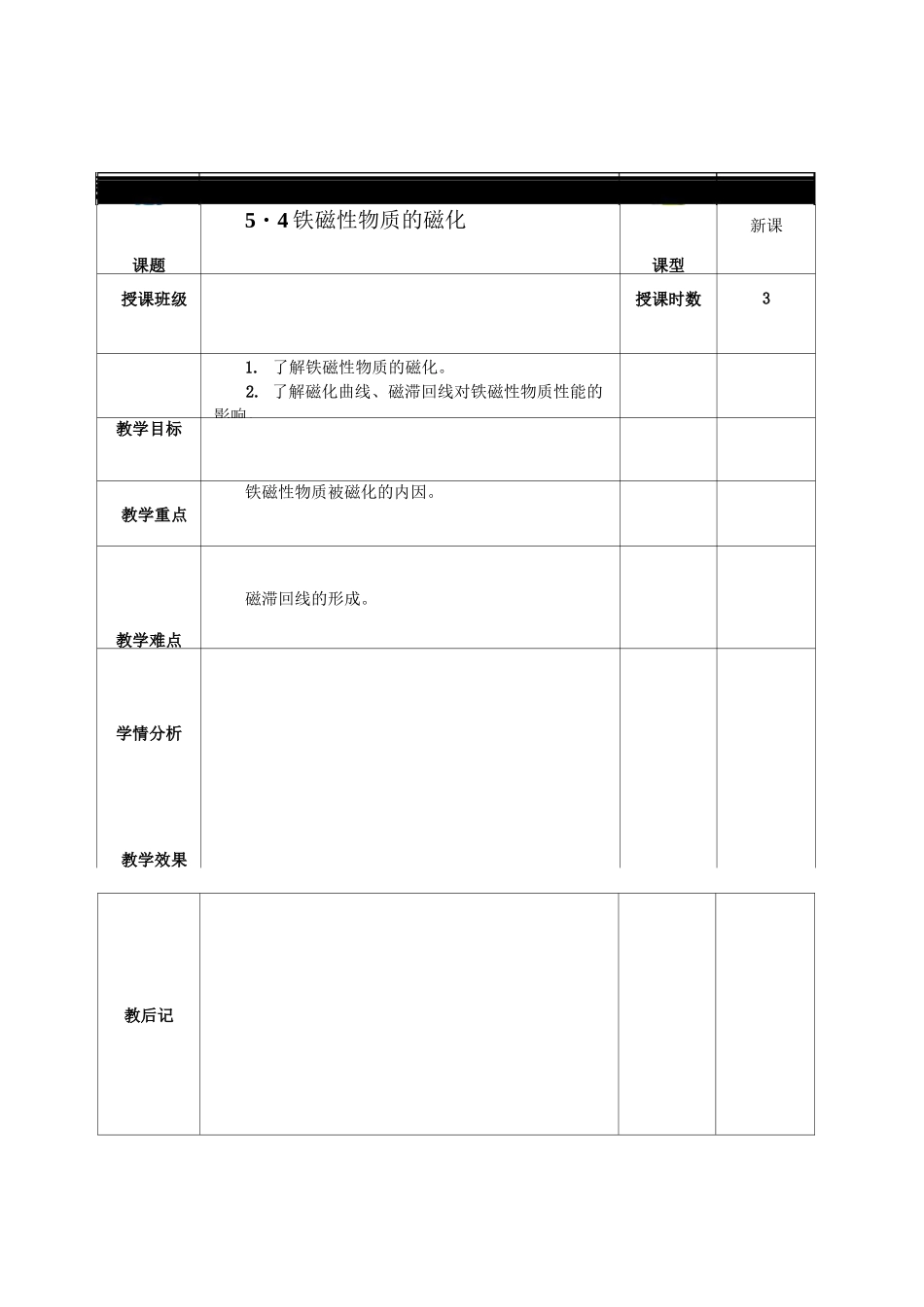

课题5・4 铁磁性物质的磁化课型新课授课班级授课时数31. 了解铁磁性物质的磁化。2. 了解磁化曲线、磁滞回线对铁磁性物质性能的影响。教学目标教学重点铁磁性物质被磁化的内因。教学难点磁滞回线的形成。学情分析教学效果教后记新课前复习1. 磁场力大小的公式、磁场力方向的规定。2. 磁场的主要物理量5.5 铁磁性物质的磁化一、铁磁性物质的磁化1. 磁化:本来不具磁性的物质,由于受磁场的作用而具有了磁性的现象。非铁磁性物质是不能被磁化的。2. 磁化内因:在外磁场的作用下,磁畴(磁性小区域)沿磁场方向作取向排列,形成附加磁场,从而使磁场显著增强。去掉外磁场后,有些铁磁性物质中磁畴的一部分或大部分仍保持取向一致,对外仍显磁性,这就成了永久磁铁。3. 应用:用于电子和电气设备中。二、磁化曲线1. 磁化曲线(B-H 曲线):铁磁性物质的 B 随 H 而变化的曲线。B=UH即卩=B/H2. 测试原理图3.磁化曲线图O-1 段:起始磁化段。B 增加得较慢(由于磁畴惯性)。1-2 段:直线段。B 随 H 增加很快(由于磁畴在外磁场的作用下大部分趋向 H 的方向)。2-3 段:B 增加变慢(由于随着 H 的增加只有少数磁畴继续转向)。◎I30204060SOI钢钢铁3 以后:饱和段,B 基本不随 H 变化(已几乎没有磁畴可转向了,为饱和磁感应强度)。4.说明:(1) 对于变压器和电机,通常工作于 2—3 段。(2) 每一种材料 B 的饱和值一定,不同铁磁性物质,B 的饱和值不同。(3) B 愈大导磁性能愈好。iB/T三、磁滞回线1.曲线2. 剩磁:当 H 减至零时,B 值不等于零,而是保留一定的值,称为剩磁。用 Br表/示。矫顽磁力:为克服剩磁所加的磁场强度。用 Hc表示。3. 磁滞现象:B 的变化总是落后于 H 的变化。磁滞回线:abcdefa 为一封闭对称于原点的闭合曲线,称为磁滞回线4. (1)基本磁化曲线:连接各条对称的磁滞回线的顶点,得到的一条曲线称为基本磁化曲线。(2) 磁滞损耗:反复交变磁化过程中有能量损耗,称为磁滞损耗。(3) 剩磁和矫顽力愈大的铁磁性物质,磁滞损耗就愈大。练习V1. 铁磁性物质的磁化;它能够被磁化的原因。2. 铁磁性物质的磁化曲线和磁滞回线。小结3.铁磁性物质的概念以及它的分类。习题(《电工技术基础与技能》周绍敏主编)/瓢■1.是非题(7)、(8)。2.选择题(8)、(10)。布置作业3.填充题(9)、(10)。1.2磁路:磁通经过的闭合路径。说明主、漏磁通。课前复习1. 什么是铁磁性物质的磁化?它能...
