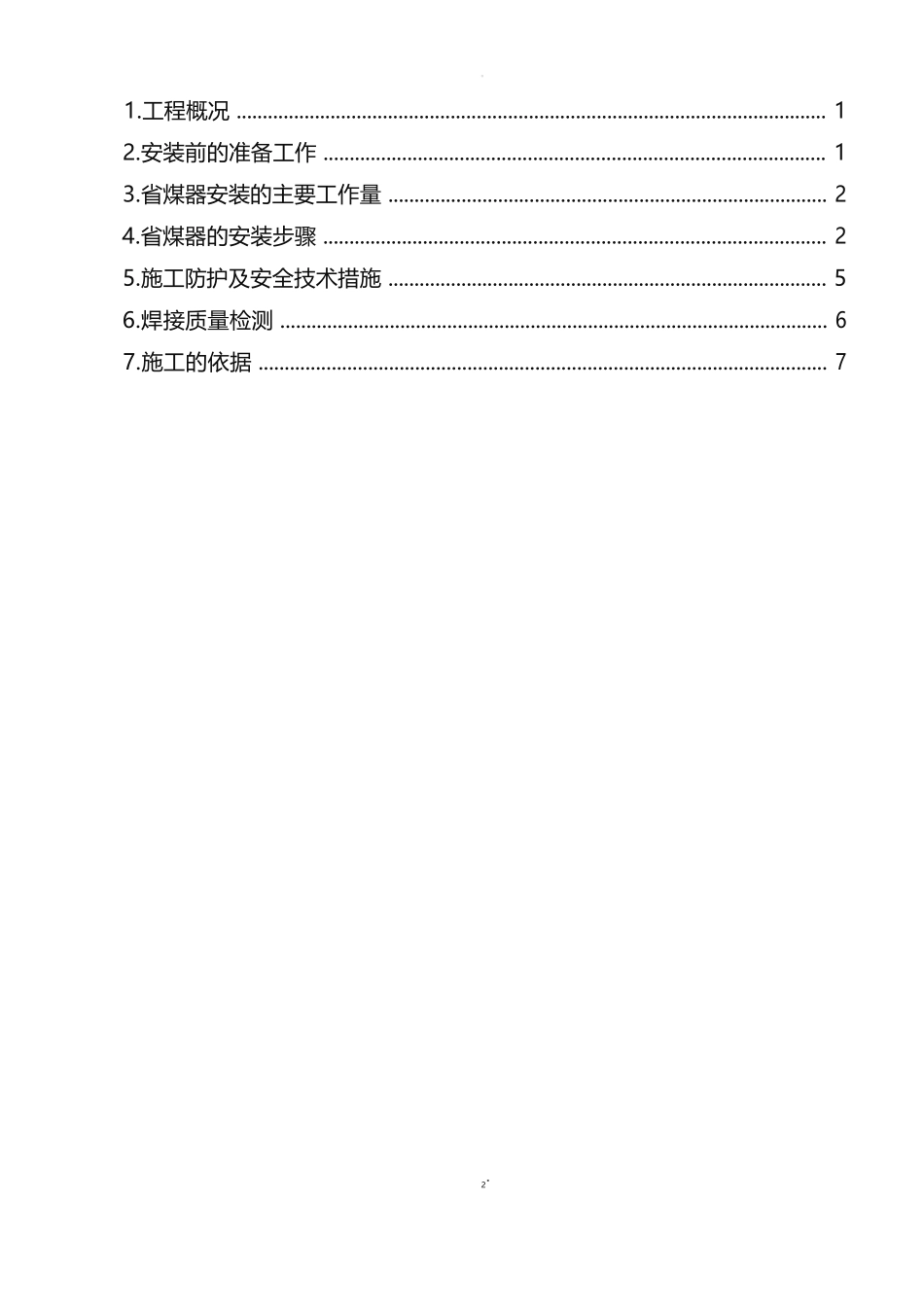

。魏桥纺织股份有限公司（魏桥三电）4×240t/h锅炉脱硝工程省煤器安装施工方案审批：审核：编制：中节能六合天融环保科技有限公司魏桥三电项目经理部目录。1。1.工程概况.................................................................................................................12.安装前的准备工作................................................................................................13.省煤器安装的主要工作量....................................................................................24.省煤器的安装步骤................................................................................................25.施工防护及安全技术措施....................................................................................56.焊接质量检测.........................................................................................................67.施工的依据.............................................................................................................72。。一．工程概况1.1工程项目名称：魏桥纺织股份有限公司热电厂4×240t/h锅炉脱硝工程安装。1.2工程项目地址：山东省邹平县魏桥镇1.3工程范围：魏桥纺织股份有限公司热电厂4×240t/h锅炉省煤器工程安装及空预器安装。本方案为5、6、7、8号省煤器安装专项施工方案。1.4工程特点：本工程为改造工程，各机组脱硝系统均利用停机检修时间，工期任务非常艰巨，前期工程和电厂生产同步，对现场的防护工作点多面广，责任重大，需采取可靠的安全防护和文明施工措施。二．安装前的准备工作1.施工人员的配备：安装工23人，电焊工23人，项目经理、技术负责人、施工负责人、质量员、焊接负责人、安全员、资料员各1人。2.施工材料的准备：安装时，所需的消耗性材料，如氧气、乙炔、砂轮片、电磨头、焊丝等准备齐全。3.施工机械的准备：电焊机，角向磨光机，直向磨光机，倒链，起重机,割管器具,部分常用工器具。4.施工作业具备的条件：4.1熟悉图纸和有关资料。凡参加施工的人员，必须在施工前认真细致地阅读已会审过的施工图纸和技术资料，了解生产工艺，明确施工要求。4.2施工场地必须达到“三通一平”即水通、电通、路通和地面平整，施工----。电源接地、接零良好。4.3现场施工机具设备清点并检查一遍，并按照安装的顺序放好同时做好试运行。4.4管子做好外观的检查，是否有无裂纹、砂眼、夹渣等缺陷，并作出材质标记。管子在使用前应将管道内部清理干净，不留任何杂物。4.5便于省煤器安装的梯子平台应安装就位，安全及施工防护已到位。三．省煤器安装的主要工作量1、管排及联箱质量的检查、通球、编号；2、上下级管排吊装、焊接；3、上下级进出口联箱安装；4、省煤器两侧护板制作、安装；5、省煤器连通管安装；6、省煤器两侧部分平台的恢复。四．省煤器的安装步骤：1.施工的主要流程：单根蛇形管水压试验→空气吹扫→通球试验→集箱划线→集箱吊装、就位、找正、固定→基准蛇形管安装→其它蛇形管安装→省煤器蛇形管的整体找正、固定2.省煤器施工的要点：2.1安装前的准备工作2.1.1根据图纸清点省煤器蛇形管，对缺陷超差者要做好标记，等待处理。组装前，应进行单片水压试验（视工程情况在锅炉厂或施工现场进行）。试验压力以图纸要求为准，做好试验记录。试验合格后用压缩空气吹净蛇形管内积----。水。2.1.2省煤器蛇形管组装前，必须进行通球试验，试验用球应采用钢球。通球之前，先用压缩空气对管子进行吹扫，直到排气清纯为止。特别注意联箱上每个管孔内壁边上是否附有转孔时遗留铁屑。通球检验后检查是否有球遗留在管内，通球有专人负责；通球后应做好可靠的封闭措施，并做好记录；通球球径根据《电力建设施工及验收技术规范》受热面通球球径表来选择，通球试验检查管子的畅通和弯头处截面的变形情况，每排通球管子必须做好通球记录，并办理签证。2.1.3省煤器蛇形管组装前如需校正时，在校管平台上按图纸进行放样，对管排外形尺寸与图纸不符之处进行校正，...
