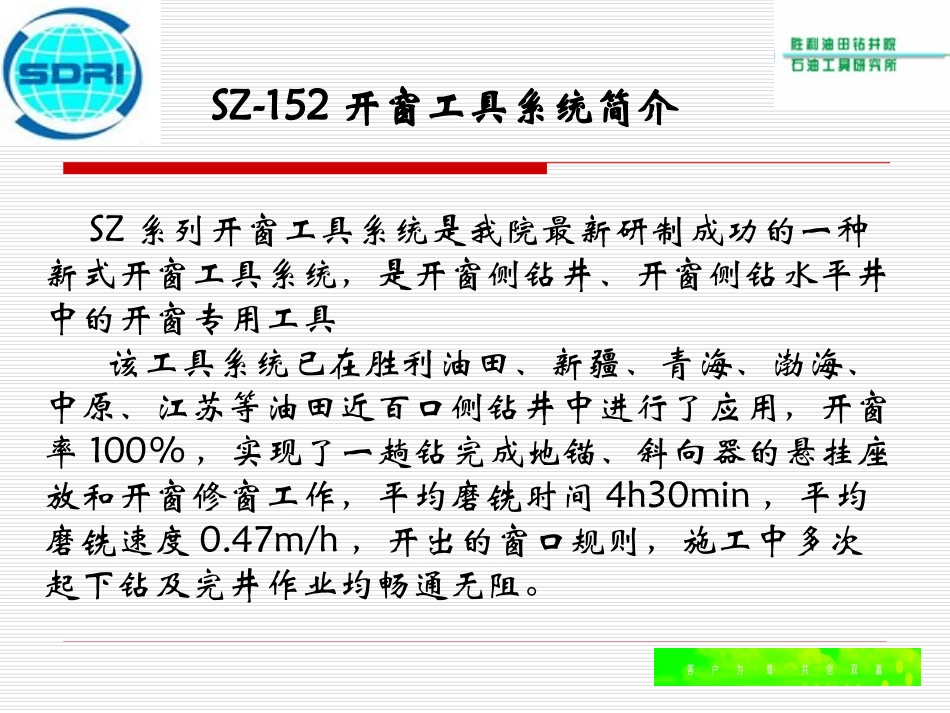

侧钻井开窗工具系统SZ系列开窗工具系统是我院最新研制成功的一种新式开窗工具系统，是开窗侧钻井、开窗侧钻水平井中的开窗专用工具该工具系统已在胜利油田、新疆、青海、渤海、中原、江苏等油田近百口侧钻井中进行了应用，开窗率100%，实现了一趟钻完成地锚、斜向器的悬挂座放和开窗修窗工作，平均磨铣时间4h30min，平均磨铣速度0.47m/h，开出的窗口规则，施工中多次起下钻及完井作业均畅通无阻。SZ-152开窗工具系统简介部分作业业绩井号工具型号套管尺寸开窗深度m井斜角度平均磨铣时间h梁11-侧1SZ-1527”2130226营12-侧1SZ-1185-1/2”12144.44.1桩106—平侧平1井SZ-1527”2404水平井侧钻7.23胜和一井SZ-1527”52508.811.5梁46-支平1SZ-2169-5/8”114039桩1-支平1井SZ-2169-5/8”1482210真21SZ-1185-1/2”202145.1真26SZ-1185-1/2”1315213.4文10-侧平1SZ-1185-1/2”121823.8陀13-侧1SZ-1527”1324346.4营12—100侧平1井SZ-1185-1/2”117815工作特点工艺简单,两趟钻，即可完成整个开窗工作；工具灵活可靠，操作方便；开窗速度快，施工周期短，费用低；开出的窗口规则。结构组成SZ套管开窗工具系统斜向器总成套管组合铣锥送入工具斜向器地锚悬挂器销钉开窗铣鞋修窗铣鞋结构组成斜向器总成结构组成斜向器总成SZ-152斜向器结构组成斜向器总成DM-152地锚悬挂器结构组成斜向器总成SZ-152送入工具结构组成斜向器总成工作原理用NC30（311）接头将斜向器送到预定深度、定好方位，开泵循环正常后，投入配套的ф35mm钢球，当钢球与上下活塞孔接触后，堵住液体通道，泵压升高，使上下活塞同时移动，推动卡瓦牙直径增大，直至与套管内壁接触，使泵压继续升高至21+2MPa（现场操作可多次憋压三次以上），卡牙与套管内壁卡配，这时斜向器斜面就坐挂在套管内壁上，此时可停泵卸压，但由于有自锁结构迫使上下左右不能转动，下压上提40KN，无下移和上移任何变化时，上提到斜向器中和点，顺时转动转盘20转左右，使送入工具反扣与斜向器分离，至此斜向器座封完毕，即可起钻结构组成套管组合铣锥总长：1270mm硬质合金段总长：800mm锥面总长：470mm打钳段长度：310mm第一修窗长度：300mm修窗长度：1500mm结构组成套管组合铣锥工作原理磨铣开窗时，铣锥头最先起到磨铣作用并形成上窗口，磨铣到圆柱体时，下窗口已形成，随着管柱的推进，套管修窗铣鞋1再扩大修正窗口，套管修窗铣鞋2再对窗口进行磨铣修窗。该工具系统可进行开、修窗一体化操作。结构设计特点斜向器斜面设计为3˚斜向器斜面经过表面硬化处理，增强斜向器斜面的抗磨性设计有轴向和周向两套卡瓦、共计6片，开窗时保证斜向器不发生轴向和周向移动活塞为锥体设计，依靠水力打压，使活塞锥体推动卡瓦外张嵌入套管，牢固可靠倒扣丢手，安全方便套管组合铣锥可一次完成套管开窗、修窗作业，窗口规则套管组合铣锥采用独特的切削结构设计，切削性好，磨铣速度高、进尺长最大外径：ф152mm斜向器销剪压力：8-10MPa，工作压力15-20MPa斜向器长度：4.9m斜向器重量：405Kg卡瓦牙工作直径：7”套管系列内壁尺寸斜向器斜面角度：3斜向器斜面表面硬度：HRC33-38下钻过程中允许上提下压40KN投入钢球ф35mm.技术规范SZ36-1油田侧钻井基本数据出砂井原始基本数据基本设计数据现采油平台修井机能力造斜点280米左右侧钻点1500左右修井机钩载60T造斜率：3侧钻井段300-600米转盘扭矩10KN井斜20-55水平井段100-200米转速<200RPM原套管尺寸7”泥浆体系油基泥浆/在封隔器以上采用斜向器开窗侧钻水平新井眼技术方案叙述优选开窗井段要点：开窗井段地层稳定；地层岩性为泥岩；开窗窗口应避开套管接箍；通井要点：开窗之前必须用ф152mm通径规通井，确保斜向器能正常下放；试压，检查有无套管变形、漏失情况。前期准备技术方案叙述接斜向器由开窗工程师负责指导连接SZ152开窗工具-斜向器。下钻要点：下钻要稳，遇阻不能强下，可上下活动钻具；中途不得转动钻具，防止损坏卡瓦；不得开泵循环，防止地锚悬挂器提前座封，如确有必要只能进行反循环。测方位下到设计井深后，甲方提供陀螺测方位。下入斜向器座封要点：憋压...
