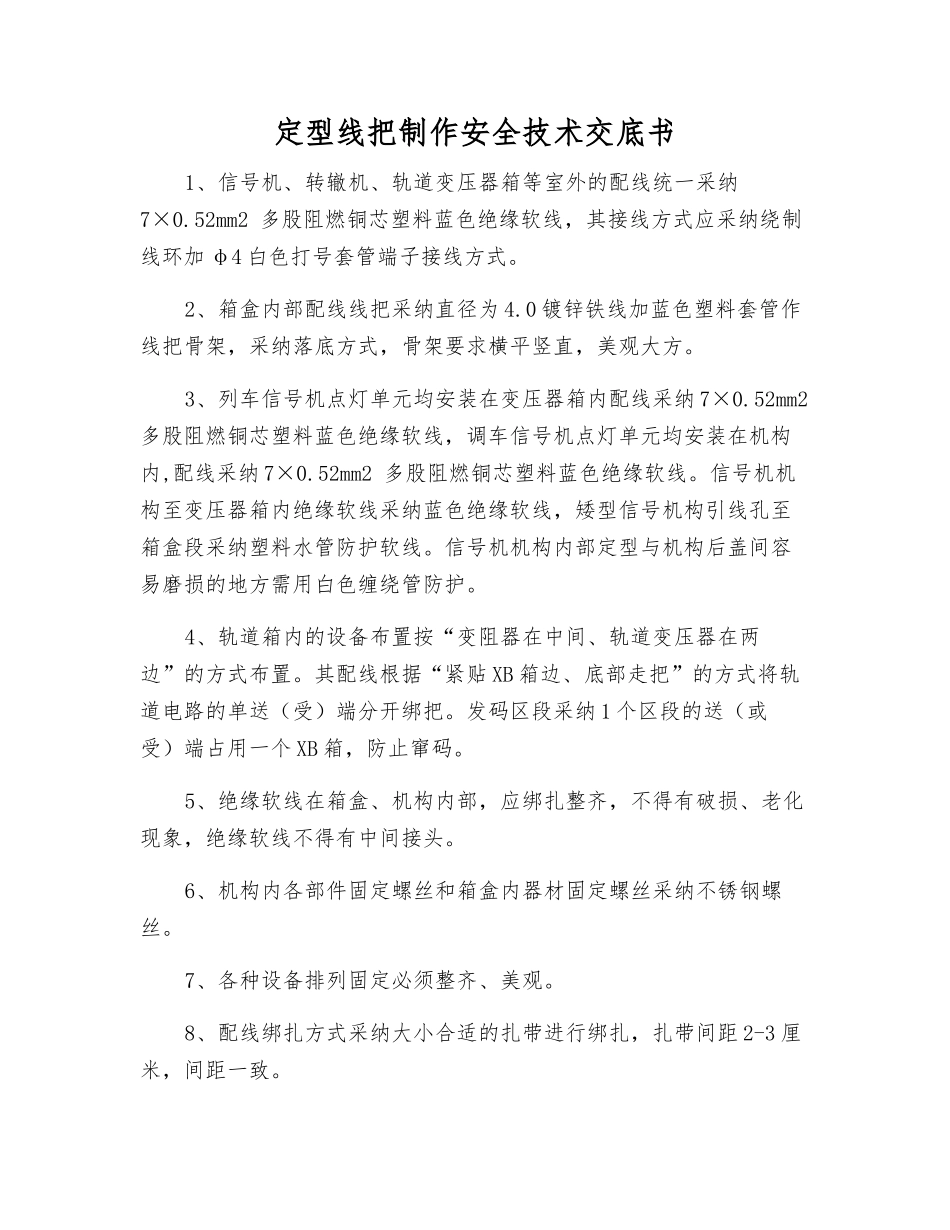

定型线把制作安全技术交底书1、信号机、转辙机、轨道变压器箱等室外的配线统一采纳7×0
52mm2 多股阻燃铜芯塑料蓝色绝缘软线，其接线方式应采纳绕制线环加 φ4 白色打号套管端子接线方式
2、箱盒内部配线线把采纳直径为 4
0 镀锌铁线加蓝色塑料套管作线把骨架，采纳落底方式，骨架要求横平竖直，美观大方
3、列车信号机点灯单元均安装在变压器箱内配线采纳 7×0
52mm2 多股阻燃铜芯塑料蓝色绝缘软线，调车信号机点灯单元均安装在机构内,配线采纳 7×0
52mm2 多股阻燃铜芯塑料蓝色绝缘软线
信号机机构至变压器箱内绝缘软线采纳蓝色绝缘软线，矮型信号机构引线孔至箱盒段采纳塑料水管防护软线
信号机机构内部定型与机构后盖间容易磨损的地方需用白色缠绕管防护
4、轨道箱内的设备布置按“变阻器在中间、轨道变压器在两边”的方式布置
其配线根据“紧贴 XB 箱边、底部走把”的方式将轨道电路的单送（受）端分开绑把
发码区段采纳 1 个区段的送（或受）端占用一个 XB 箱，防止窜码
5、绝缘软线在箱盒、机构内部，应绑扎整齐，不得有破损、老化现象，绝缘软线不得有中间接头
6、机构内各部件固定螺丝和箱盒内器材固定螺丝采纳不锈钢螺丝
7、各种设备排列固定必须整齐、美观
8、配线绑扎方式采纳大小合适的扎带进行绑扎，扎带间距 2-3 厘米，间距一致
安全注意事项：施工人员应佩戴劳保用品，正确合理使用各种工具，严格根据操作章程进行作业；
