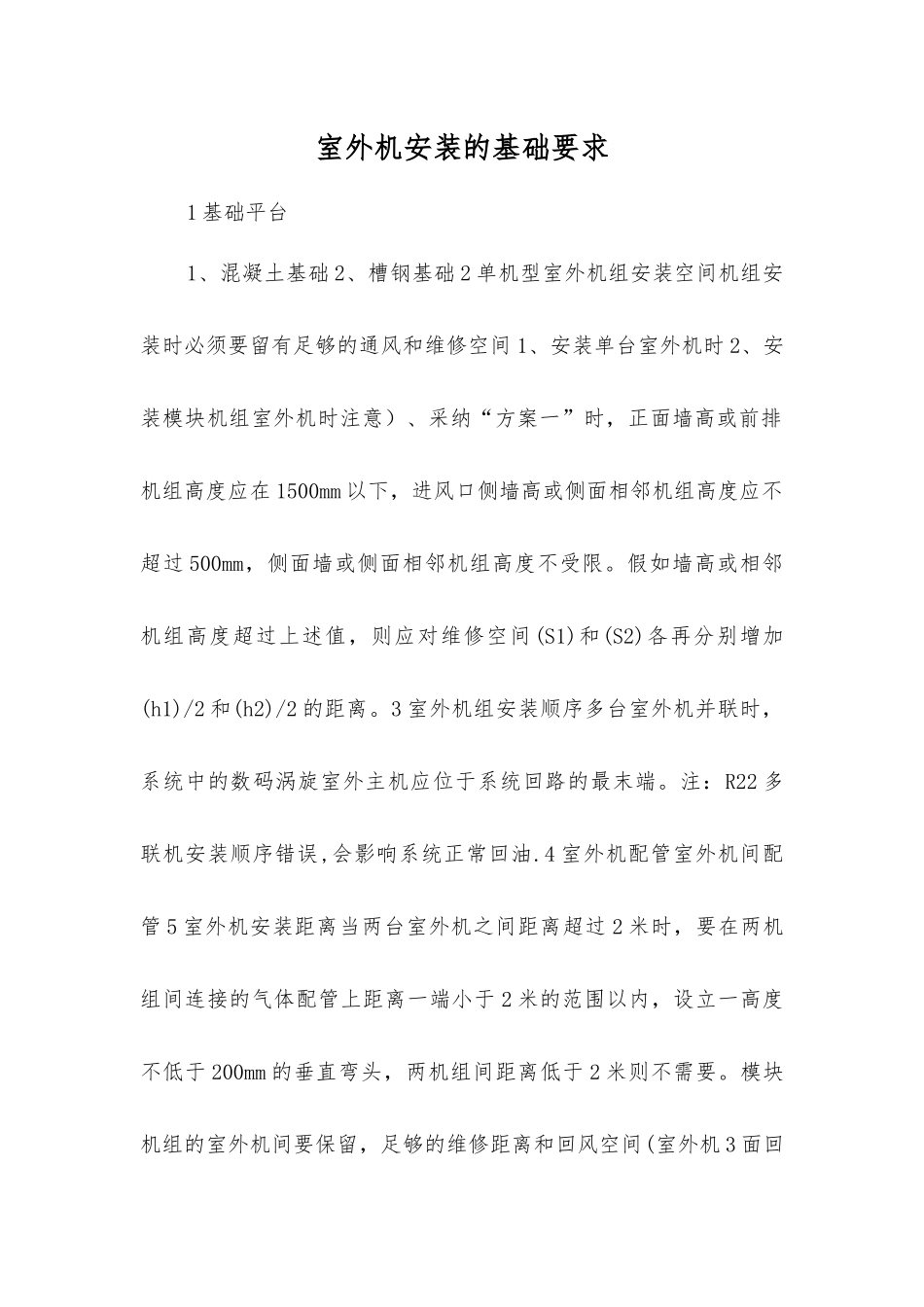

室外机安装的基础要求1 基础平台1、混凝土基础 2、槽钢基础 2 单机型室外机组安装空间机组安装时必须要留有足够的通风和维修空间 1、安装单台室外机时 2、安装模块机组室外机时注意)、采纳“方案一”时,正面墙高或前排机组高度应在 1500mm 以下,进风口侧墙高或侧面相邻机组高度应不超过 500mm,侧面墙或侧面相邻机组高度不受限。假如墙高或相邻机组高度超过上述值,则应对维修空间(S1)和(S2)各再分别增加(h1)/2 和(h2)/2 的距离。3 室外机组安装顺序多台室外机并联时,系统中的数码涡旋室外主机应位于系统回路的最末端。注:R22 多联机安装顺序错误,会影响系统正常回油.4 室外机配管室外机间配管 5 室外机安装距离当两台室外机之间距离超过 2 米时,要在两机组间连接的气体配管上距离一端小于 2 米的范围以内,设立一高度不低于 200mm 的垂直弯头,两机组间距离低于 2 米则不需要。模块机组的室外机间要保留,足够的维修距离和回风空间(室外机 3 面回风),建议最小间隔 200mm。2、室外机油平衡管连接机组间油平衡管是 1/4”铜管喇叭口连接,两台机组并联时直接连接,三台并联时如上图所示用三通连接。相邻机组间油平衡管的总长度不得超过 5米。6 室外机安装不当例子室外机安装不当实例案例图片分析一:支架与楼面接触面积较小,易导致振动沿较薄的楼板传播,在室内引起低频噪声强烈建议:采纳符合 IOM 要求的的混凝土基础案例图片分析二:小的安装基础刚度,易导致较大机组振动,并沿基础及其它固体媒介传播振动建议 1、采纳尺寸符合 IOM 的水泥基础建议 2、对于机组楼顶安装形式,建议机组基础在建筑的承重横梁位置与楼面接触,其它部分悬空,有利于减振降噪一定注意维修,通风、减震、防锈蚀效果,安装前检查通风,噪声等实际情况。查询建筑企业、中标业绩、建造师在建、企业荣誉、工商信息、法律诉讼等信息,请登陆、建设通或关注微信公众号进行查询。
