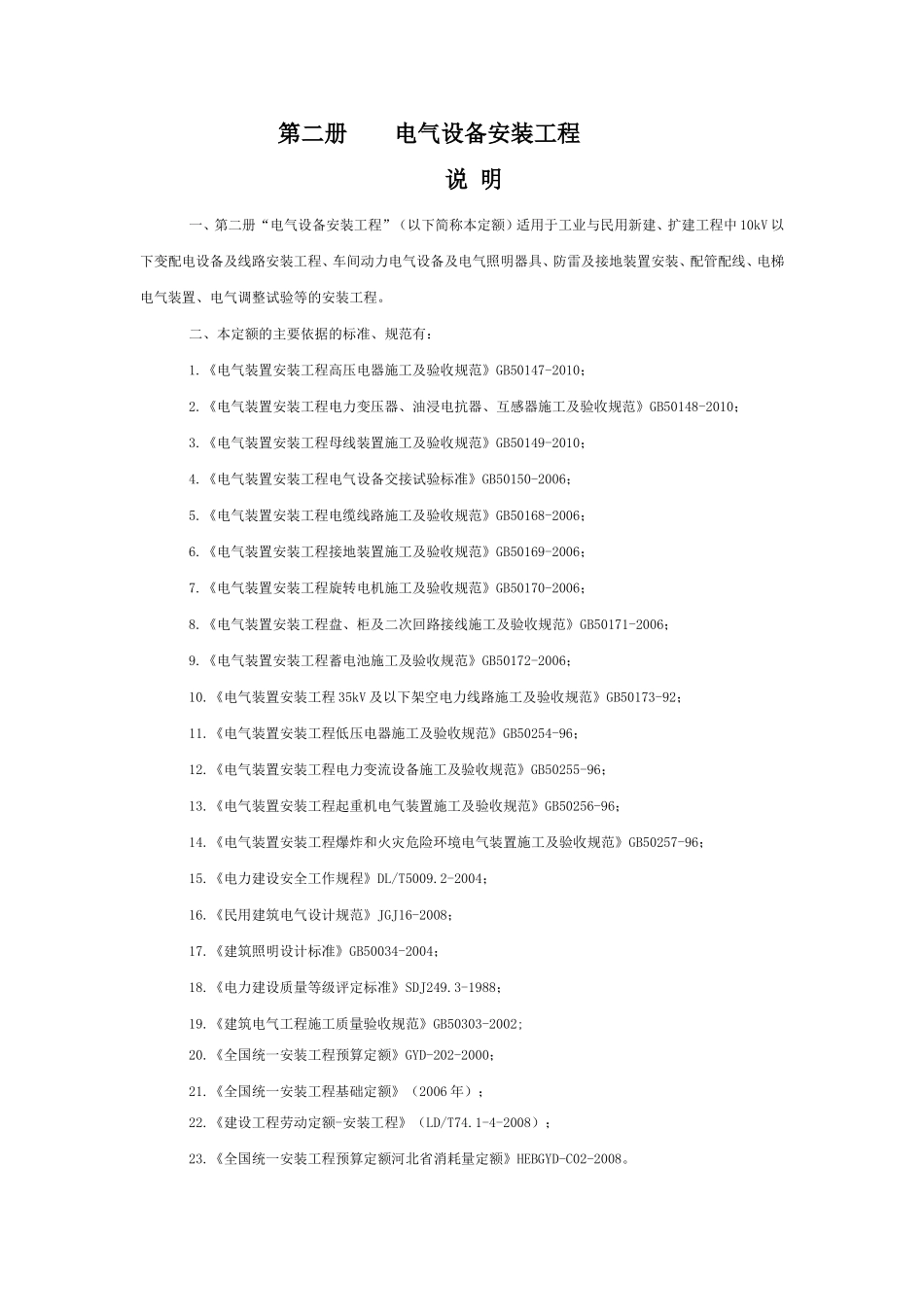

第二册电气设备安装工程说明一、第二册“电气设备安装工程”（以下简称本定额）适用于工业与民用新建、扩建工程中10kV以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等的安装工程。二、本定额的主要依据的标准、规范有：1.《电气装置安装工程高压电器施工及验收规范》GB50147-2010；2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010；3.《电气装置安装工程母线装置施工及验收规范》GB50149-2010；4.《电气装置安装工程电气设备交接试验标准》GB50150-2006；5.《电气装置安装工程电缆线路施工及验收规范》GB50168-2006；6.《电气装置安装工程接地装置施工及验收规范》GB50169-2006；7.《电气装置安装工程旋转电机施工及验收规范》GB50170-2006；8.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2006；9.《电气装置安装工程蓄电池施工及验收规范》GB50172-2006；10.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92；11.《电气装置安装工程低压电器施工及验收规范》GB50254-96；12.《电气装置安装工程电力变流设备施工及验收规范》GB50255-96；13.《电气装置安装工程起重机电气装置施工及验收规范》GB50256-96；14.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；15.《电力建设安全工作规程》DL/T5009.2-2004；16.《民用建筑电气设计规范》JGJ16-2008；17.《建筑照明设计标准》GB50034-2004；18.《电力建设质量等级评定标准》SDJ249.3-1988；19.《建筑电气工程施工质量验收规范》GB50303-2002;20.《全国统一安装工程预算定额》GYD-202-2000；21.《全国统一安装工程基础定额》（2006年）；22.《建设工程劳动定额-安装工程》（LD/T74.1-4-2008）；23.《全国统一安装工程预算定额河北省消耗量定额》HEBGYD-C02-2008。三、本定额的工作内容除各章节已说明的工序外，还包括：施工准备，设备器材工器具的场内搬运，开箱检查，安装，调整试验，收尾，清理，配合质量检验，工种间交叉配合、临时移动水、电源的停歇时间。四、本定额不包括以下内容：1.10kV以上及专业专用项目的电气设备安装。2.电气设备（如电动机等）配合机械设备进行单体试运转和联合试运转工作。第一章变压器说明一、油浸电力变压器安装项目同样适用于自耦式变压器、带负荷调压变压器的安装。电炉变压器按同容量电力变压器项目乘以系数2.0,整流变压器按同容量电力变压器项目乘以系数1.6。二、变压器的器身检查：4000kV·A以下是按吊芯检查考虑，4000kV·A以上是按吊钟罩考虑，如果4000kV·A以上的变压器需吊芯检查时，机械台班乘以系数2.0。三、干式变压器如带有保护外罩，人工和机械乘以系数1.2。四、整流变压器、消弧线圈、并联电抗器的干燥，执行同容量变压器干燥项目，电炉变压器按同容量变压器干燥项目乘以系数2.0。五、变压器油是按设备带来考虑的，但施工中变压器油的过滤损耗及操作损耗已包括在有关项目中。六、变压器安装过程中放注油、油过滤所使用的油罐，已摊入油过滤定额中。七、变压器干燥，需通过试验，判定绝缘受潮时，才能计取此项费用。八、本章项目不包括下列工作内容：1.变压器干燥棚的搭拆工作，发生时应按实计算。2.变压器铁梯及母线铁构件的制作、安装。另执行本册铁构件制作、安装项目。3.瓦斯继电器的检查及试验已列入变压器系统调整试验项目内。4.端子箱、控制箱的制作、安装，另执行本册的相应项目。5.二次喷漆及喷字。计算规则一、变压器安装，按不同容量以“台”为计量单位计算。二、变压器干燥，按变压器不同容量以“台”为计量单位计算。三、消弧线圈的干燥按同容量电力变压器干燥项目执行，以“台”为计量单位计算。四、变压器油过滤不论过滤多少次，直到过滤合格为止，以“t”为计量单位计算，其具体计算方法如下：1.变压器安装项目未包括绝缘油的过滤，需要过滤时，可按制造厂提供的油量计算。2.油断路器及其他充油设备的绝缘油过滤，可按制作厂规定的充油量计算。计算公式：油过滤量（t）＝设备油重（t...
