建筑立面图绘制步骤详解

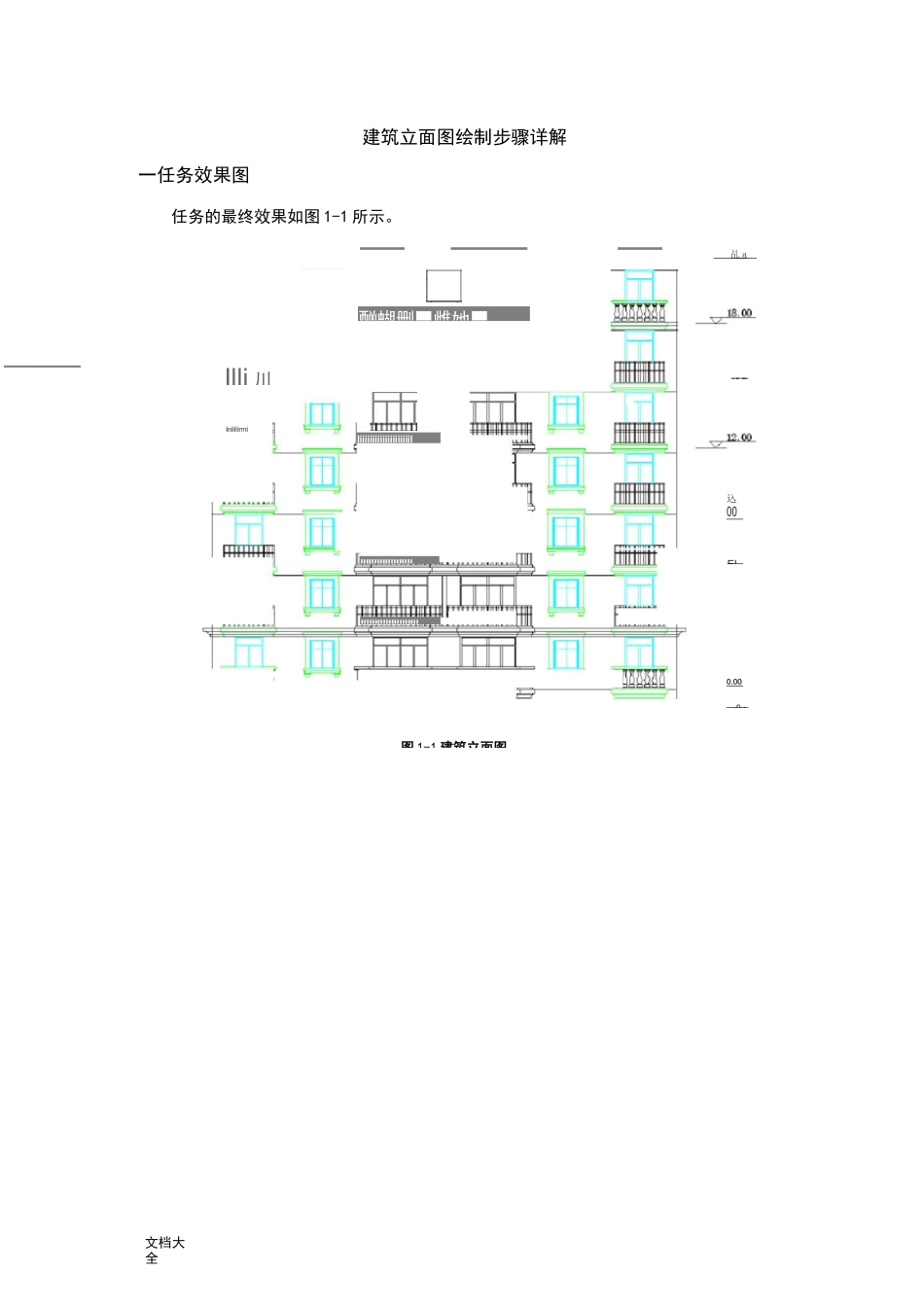

建筑立面图绘制步骤详解_第1页
1/24

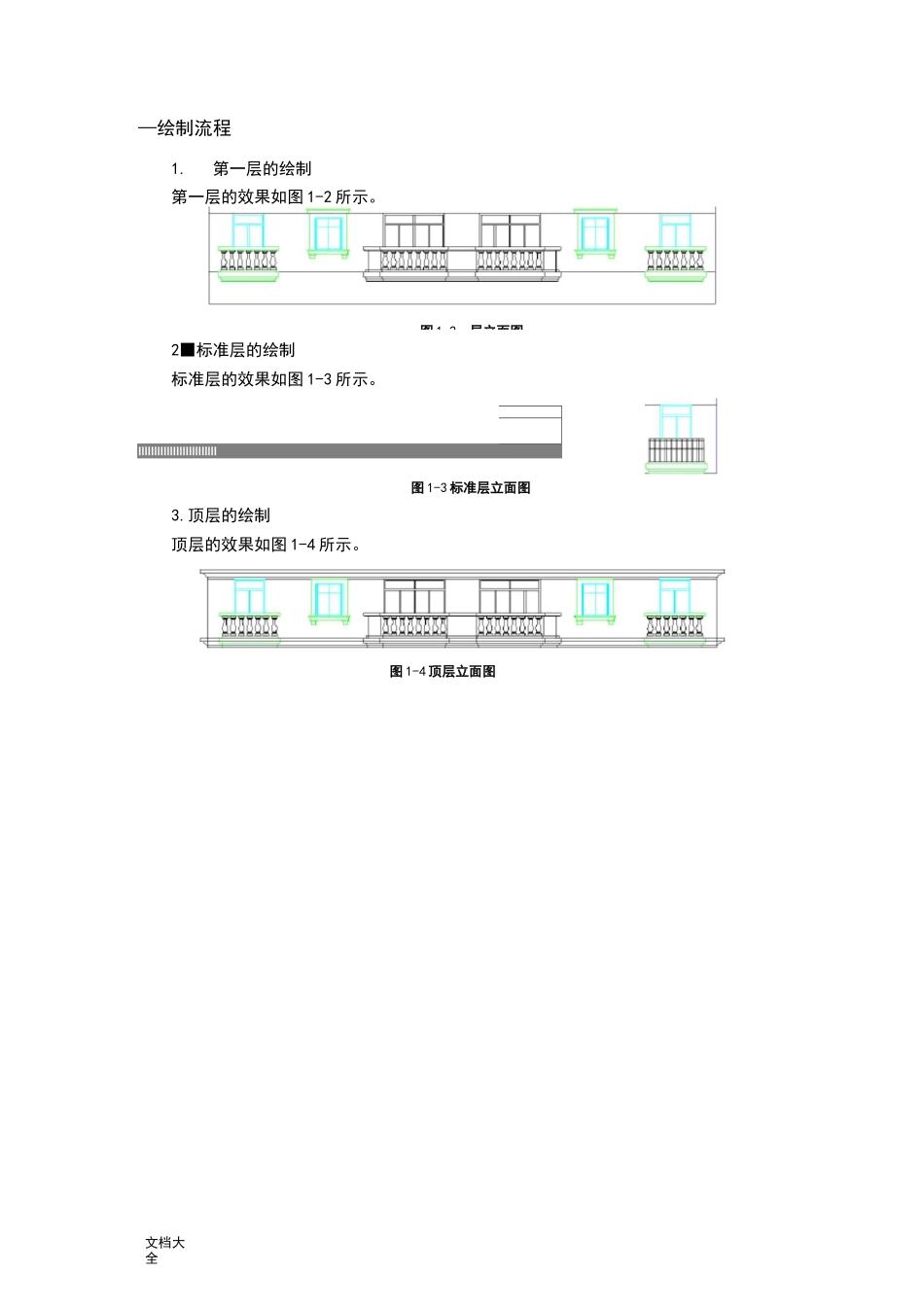

建筑立面图绘制步骤详解_第2页
2/24

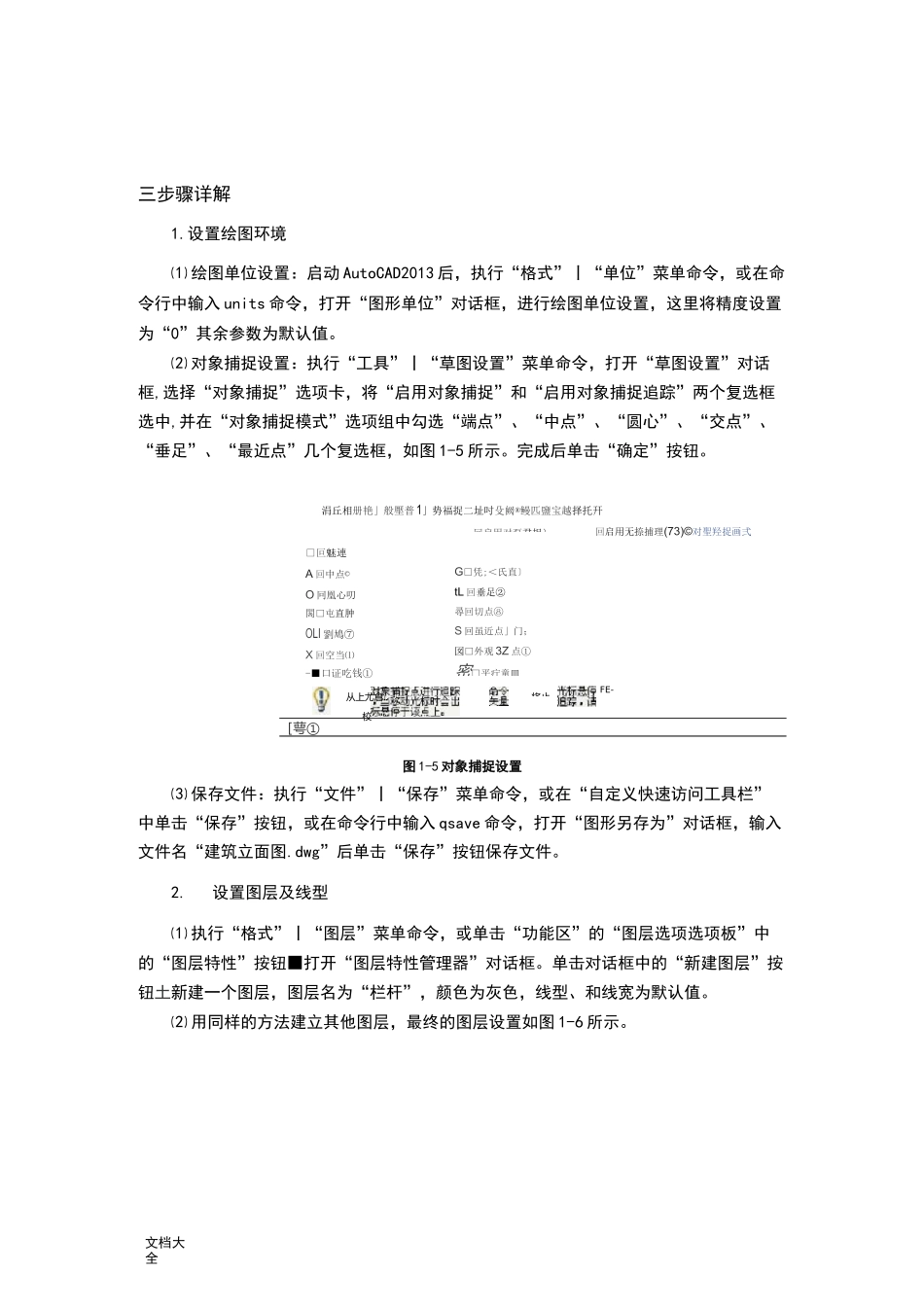

建筑立面图绘制步骤详解_第3页
3/24
文档大全乩 a iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii15.D込00EL0.00-0・图 1-1 建筑立面图建筑立面图绘制步骤详解一任务效果图任务的最终效果如图 1-1 所示。i niiiiirmi C酗蝴删■雌她■llllllllllllllllllllllllllllllllllllllllllllllllllllllllliiiiiiiiiiiiiiiiiiiilIlli 川IIIIIIIIIIIIlllllllllllllllllllllllllllllllllllllllll文档大全—绘制流程1.第一层的绘制第一层的效果如图 1-2 所示。2■标准层的绘制标准层的效果如图 1-3 所示。rIIIIIIIIIIIIIIIIIIIIIIIII图 1-3 标准层立面图3.顶层的绘制顶层的效果如图 1-4 所示。图 1-2—层立面图图 1-4 顶层立面图回启用对泵君捉〕G□凭;<氏直〕tL 回垂足②尋回切点⑧S 回虽近点」门;図□外观 3Z 点①密□平疔童皿文档大全三步骤详解1.设置绘图环境⑴ 绘图单位设置:启动 AutoCAD2013 后,执行“格式”丨“单位”菜单命令,或在命令行中输入 units 命令,打开“图形单位”对话框,进行绘图单位设置,这里将精度设置为“0”其余参数为默认值。⑵ 对象捕捉设置:执行“工具”丨“草图设置”菜单命令,打开“草图设置”对话框,选择“对象捕捉”选项卡,将“启用对象捕捉”和“启用对象捕捉追踪”两个复选框选中,并在“对象捕捉模式”选项组中勾选“端点”、“中点”、“圆心”、“交点”、“垂足”、“最近点”几个复选框,如图 1-5 所示。完成后单击“确定”按钮。涓丘相册艳」般壓普 1」势福捉二址吋殳阙®鳗匹鹽宝越择托幵回启用无捺捕理(73)©对聖羟捉画弍□叵魅連A 回中点©O 冋凰心叨閣□屯直肿OLI 劉鳩⑦X 回空当⑴-■口证吃钱①[萼①图 1-5 对象捕捉设置⑶ 保存文件:执行“文件”丨“保存”菜单命令,或在“自定义快速访问工具栏”中单击“保存”按钮,或在命令行中输入 qsave 命令,打开“图形另存为”对话框,输入文件名“建筑立面图.dwg”后单击“保存”按钮保存文件。2.设置图层及线型⑴ 执行“格式”丨“图层”菜单命令,或单击“功能区”的“图层选项选项板”中的“图层特性”按钮■打开“图层特性管理器”对话框。单击对话框中的“新建图层”按钮土新建一个图层,图层名为“栏杆”,颜色为灰色,线型、和线宽为默认值。⑵ 用同样的方法建立其他图层,最终的图层设置如图 1-6 所示。从上尤倉..校将止FE-H-艮t"夕全部-昭朋有使用的田fiJ.T-杆FFT3?離依:0..辽..辽..辽..U一HESO繆逐讶2SE亙再童C-3D.LLTiCaaLLTICoatLIiCOELUJ...
