机械类——制图常识判断

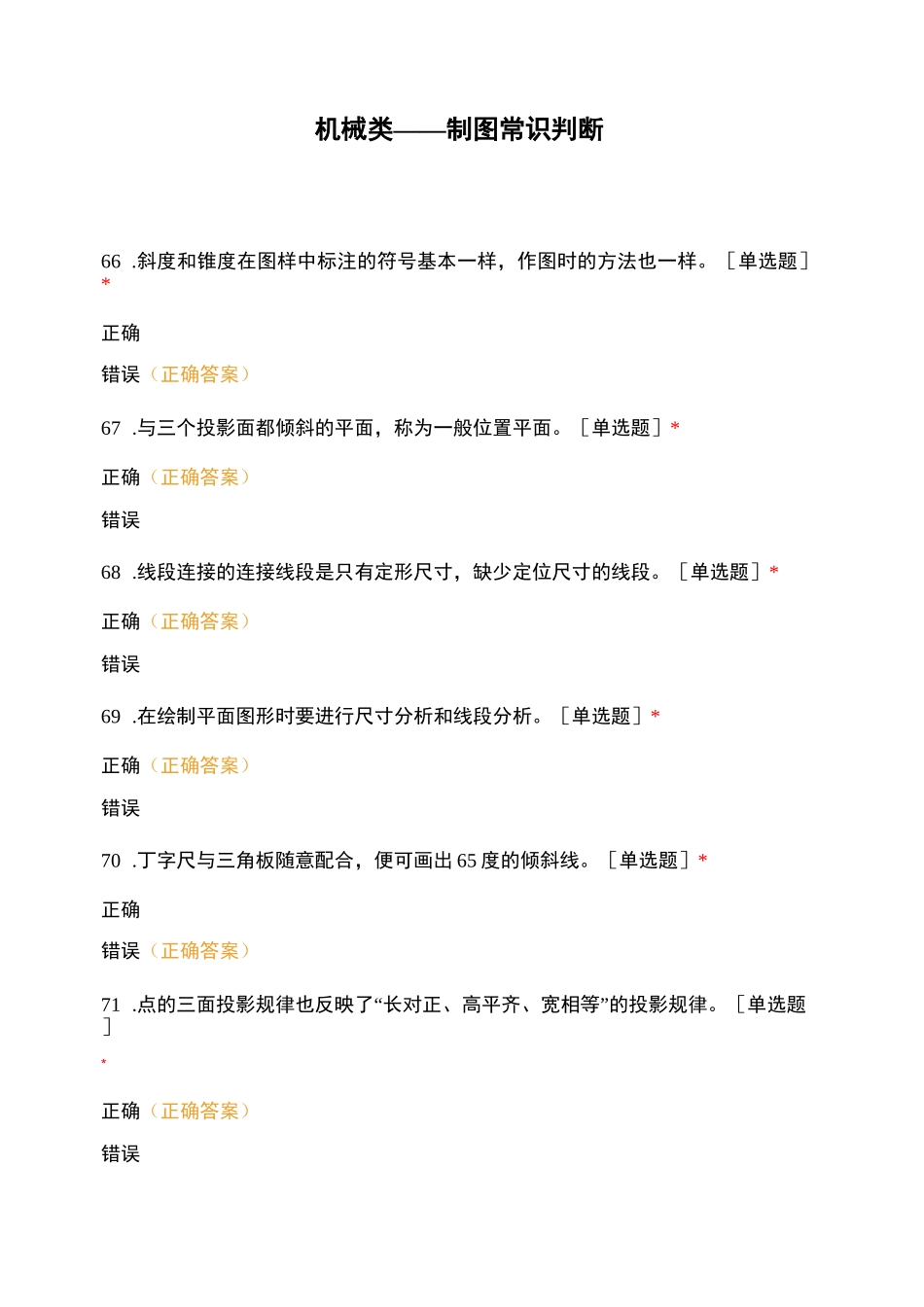

机械类——制图常识判断_第1页
1/6

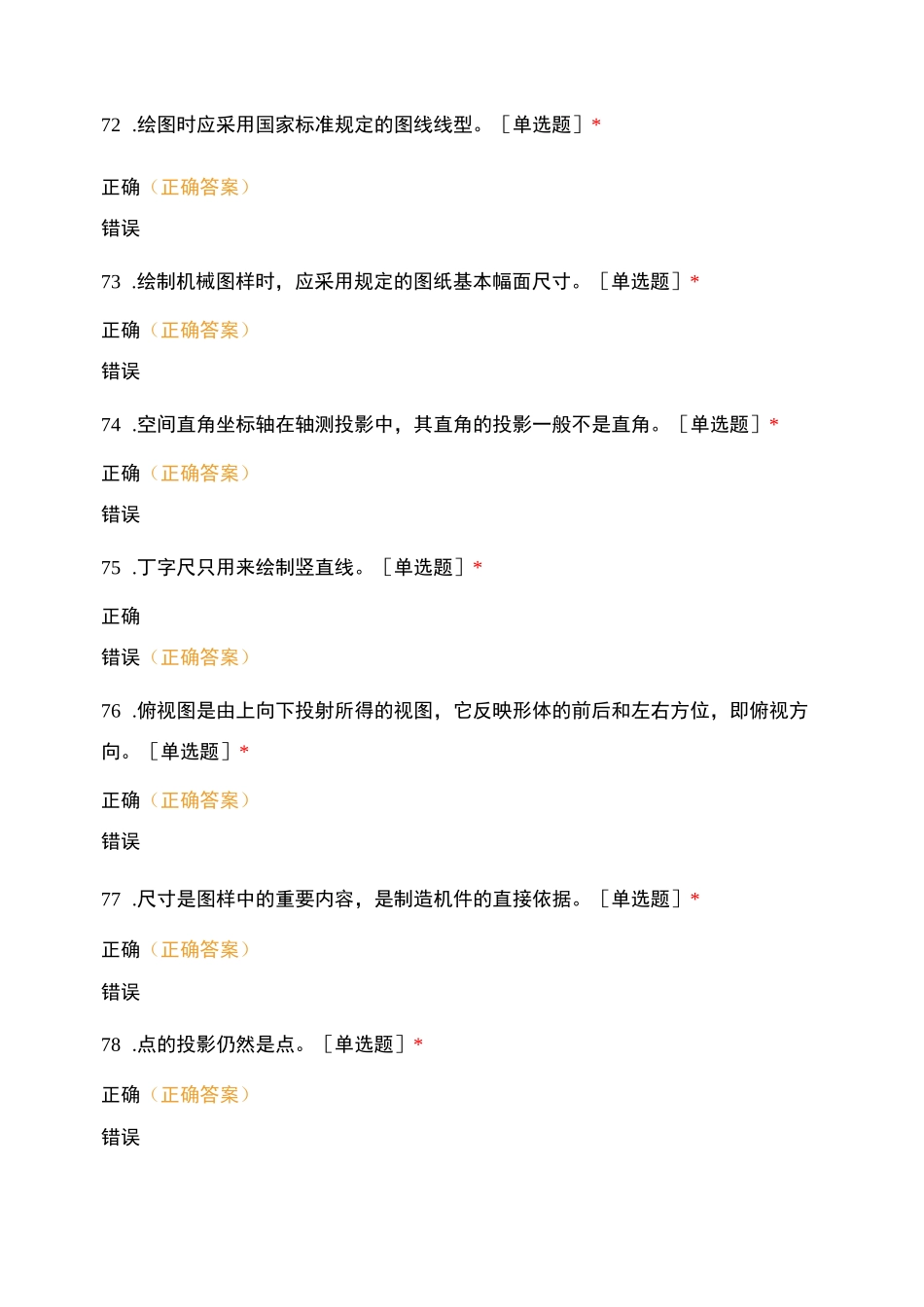

机械类——制图常识判断_第2页
2/6
机械类——制图常识判断_第3页
3/6
机械类——制图常识判断66 .斜度和锥度在图样中标注的符号基本一样,作图时的方法也一样。[单选题]*正确错误(正确答案)67 .与三个投影面都倾斜的平面,称为一般位置平面。[单选题]*正确(正确答案)错误68 .线段连接的连接线段是只有定形尺寸,缺少定位尺寸的线段。[单选题]*正确(正确答案)错误69 .在绘制平面图形时要进行尺寸分析和线段分析。[单选题]*正确(正确答案)错误70 .丁字尺与三角板随意配合,便可画出 65 度的倾斜线。[单选题]*正确错误(正确答案)71 .点的三面投影规律也反映了“长对正、高平齐、宽相等”的投影规律。[单选题]*正确(正确答案)错误72 .绘图时应采用国家标准规定的图线线型。[单选题]*正确(正确答案)错误73 .绘制机械图样时,应采用规定的图纸基本幅面尺寸。[单选题]*正确(正确答案)错误74 .空间直角坐标轴在轴测投影中,其直角的投影一般不是直角。[单选题]*正确(正确答案)错误75 .丁字尺只用来绘制竖直线。[单选题]*正确错误(正确答案)76 .俯视图是由上向下投射所得的视图,它反映形体的前后和左右方位,即俯视方向。[单选题]*正确(正确答案)错误77 .尺寸是图样中的重要内容,是制造机件的直接依据。[单选题]*正确(正确答案)错误78 .点的投影仍然是点。[单选题]*正确(正确答案)错误79 .平面图形中有的尺寸既是定形的又可以是定位的。[单选题]*正确(正确答案)错误80 .图样中字母不可以写成斜体。[单选题]*正确错误(正确答案)81 .锥度在图样上用 1:n 的形式标注。[单选题]*正确(正确答案)错误82 .正垂线与 V 面平行,与 W 面平行,与 H 面垂直。[单选题]*正确错误(正确答案)83 .点 A 的水平投影 a 到投影轴 OX 的距离等于空间点 A 到正投影面的距离。[单选题]*正确(正确答案)错误84 .平面图形中的各线段都可以直接画出。[单选题]*正确错误(正确答案)85 .图纸上用于限定绘图区域的线框称为图框。[单选题]*正确(正确答案)错误86 .侧平线与 H 面倾斜,与 V 面倾斜,与 W 面平行。[单选题]*正确(正确答案)错误87 .绘制机械图样时,尽量采用 1:1 的比例。[单选题]*正确(正确答案)错误88 .正等轴测图的轴间角可以任意确定。[单选题]*正确错误(正确答案)89 .斜度的符号在图样中用 1:n 的形式标注。[单选题]*正确(正确答案)错误90 .为了复制和缩微摄影的方便,应在图纸各...
