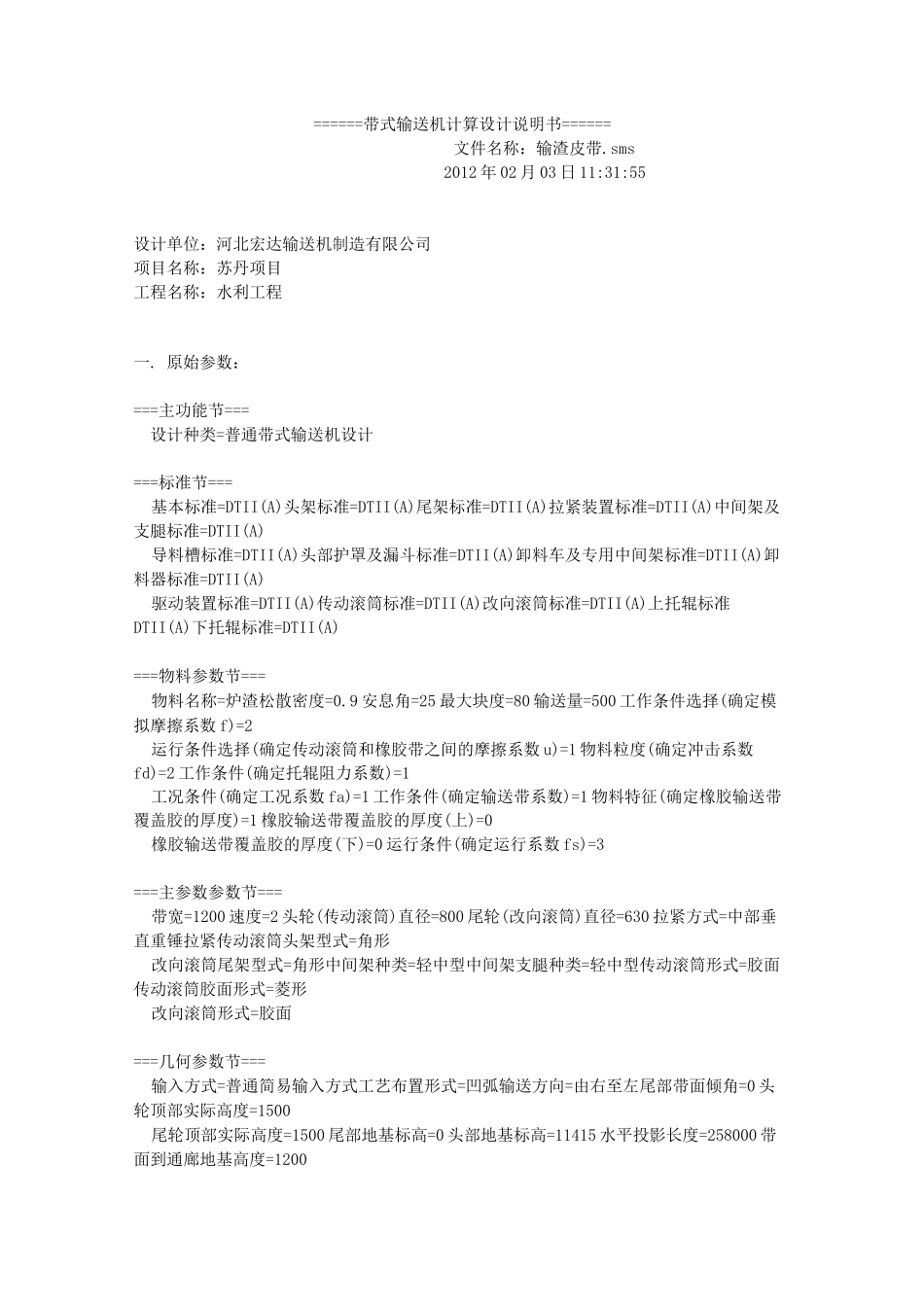

======带式输送机计算设计说明书======文件名称：输渣皮带.sms2012 年 02 月 03 日 11:31:55设计单位：河北宏达输送机制造有限公司项目名称：苏丹项目工程名称：水利工程一. 原始参数：===主功能节===设计种类=普通带式输送机设计===标准节===基本标准=DTII(A)头架标准=DTII(A)尾架标准=DTII(A)拉紧装置标准=DTII(A)中间架及支腿标准=DTII(A)导料槽标准=DTII(A)头部护罩及漏斗标准=DTII(A)卸料车及专用中间架标准=DTII(A)卸料器标准=DTII(A)驱动装置标准=DTII(A)传动滚筒标准=DTII(A)改向滚筒标准=DTII(A)上托辊标准DTII(A)下托辊标准=DTII(A)===物料参数节===物料名称=炉渣松散密度=0.9 安息角=25 最大块度=80 输送量=500 工作条件选择(确定模拟摩擦系数 f)=2运行条件选择(确定传动滚筒和橡胶带之间的摩擦系数 u)=1 物料粒度(确定冲击系数fd)=2 工作条件(确定托辊阻力系数)=1工况条件(确定工况系数 fa)=1 工作条件(确定输送带系数)=1 物料特征(确定橡胶输送带覆盖胶的厚度)=1 橡胶输送带覆盖胶的厚度(上)=0橡胶输送带覆盖胶的厚度(下)=0 运行条件(确定运行系数 fs)=3===主参数参数节===带宽=1200 速度=2 头轮(传动滚筒)直径=800 尾轮(改向滚筒)直径=630 拉紧方式=中部垂直重锤拉紧传动滚筒头架型式=角形改向滚筒尾架型式=角形中间架种类=轻中型中间架支腿种类=轻中型传动滚筒形式=胶面传动滚筒胶面形式=菱形改向滚筒形式=胶面===几何参数节===输入方式=普通简易输入方式工艺布置形式=凹弧输送方向=由右至左尾部带面倾角=0 头轮顶部实际高度=1500尾轮顶部实际高度=1500 尾部地基标高=0 头部地基标高=11415 水平投影长度=258000 带面到通廊地基高度=1200弧起点到尾轮中心距离=185000 斜廊起点到尾架最小距离=185000 斜廊终点到头架最小距离=1500 弧段数量=1弧半径=20000 设置双折线否=否===输送带参数节===输送带种类=聚酯带输送带规格=EP-200 扯断强度=200 每层厚度=1.1 每层质量=1.6层数=6 上胶厚=4.5下胶厚=1.5 带厚=0 钢丝绳最大直径=0 钢丝绳间距=0===尾部（拉紧）参数节===中部垂直重锤拉紧支架到头架距离=15000 中部垂直重锤拉紧支架基础标高=5000 中部垂直重锤拉紧支架地脚凸台高度=0垂直重锤拉紧装置形式=箱式===头架参数节===头架类型=0 有无漏斗=有头部漏斗形式=普通有无衬板=有===驱动参数节===驱动所在位置=1 驱动方式=电机-减速器系统驱动电机-减速器类型=Y-DBY/DCY 电机-减速器位置（...
