电子教案-《模拟电子技术》(冯泽虎)教学课件知识点7:比例运算电路-电子教案 电子课件

电子教案-《模拟电子技术》(冯泽虎)教学课件知识点7:比例运算电路-电子教案 电子课件_第1页
1/7
电子教案-《模拟电子技术》(冯泽虎)教学课件知识点7:比例运算电路-电子教案 电子课件_第2页
2/7
电子教案-《模拟电子技术》(冯泽虎)教学课件知识点7:比例运算电路-电子教案 电子课件_第3页
3/7

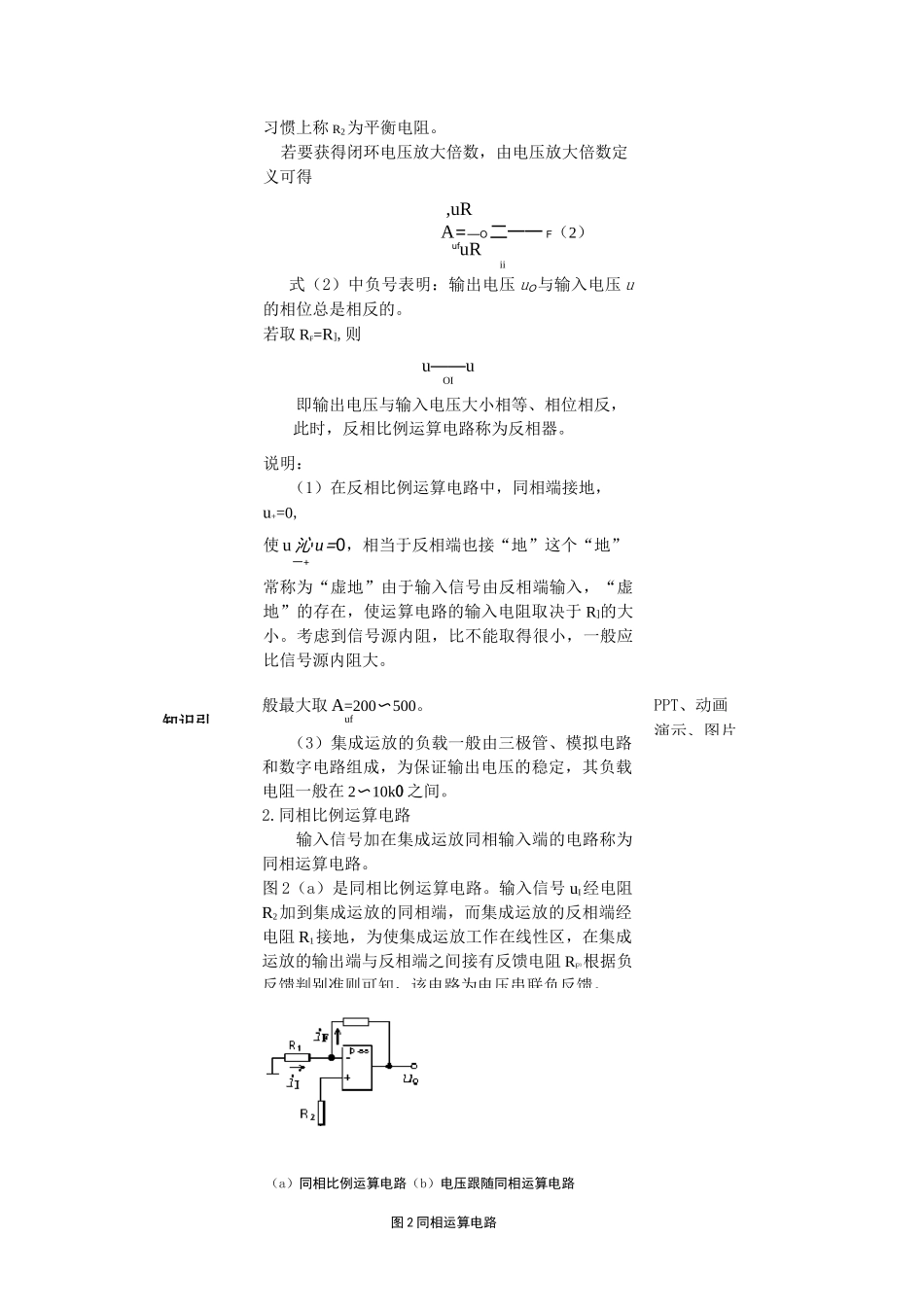

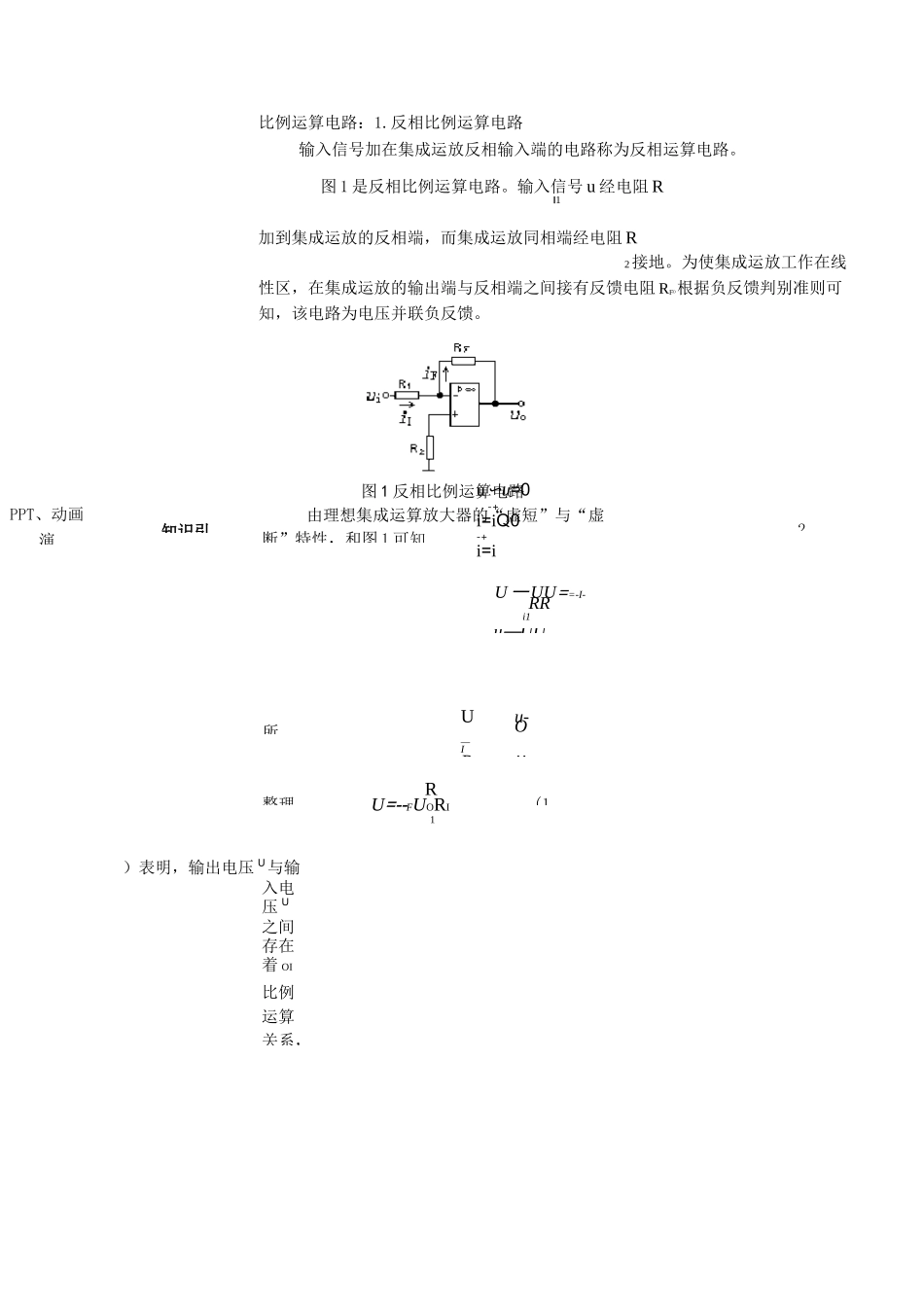

电工电子技术》课程电子教案教师:韩振花序号:07教学项目(任务)名称集成运算放大电路课时数 1教学内容主要知识点比例运算电路重点、难点比例运算电路的结构、比例运算电路的测试与应用教学目标专业能力能够分析比例运算电路方法能力学生利用动画、实操等掌握比例运算电路社会能力提高逻辑思维能力,锻炼理性思维。学生情况分析咼职咼专学生教学环境要求多媒体教室与实训室教学方法理论与实操相结合,即学即练教学手段多媒体教学,小组协作训练教学过程设计教学步骤教学内容学生活动时间分配明确任务比例运算电路用集成运放实现的基本运算除了有上面可以构成上面的加减法外,还有比例运算等,这里主要介绍反相比例运算电路与同相比例运算电路。观看图片'动画、仿真5教学步骤教学内容学生活动时间分配图 1 反相比例运算电路由理想集成运算放大器的“虚短”与“虚断”特性,和图 1 可知知识引u〜u=0-+i=iQ0-+i=iU 一 UU==-I-RRi1u—UU所U—IRu-OR整理RU=--FUORI1(1)表明,输出电压 U与输入电压 U之间存在着 OI比例运算关系,PPT、动画演2比例运算电路:1.反相比例运算电路输入信号加在集成运放反相输入端的电路称为反相运算电路。图 1 是反相比例运算电路。输入信号 u 经电阻 RI1加到集成运放的反相端,而集成运放同相端经电阻 R2接地。为使集成运放工作在线性区,在集成运放的输出端与反相端之间接有反馈电阻 RFO根据负反馈判别准则可知,该电路为电压并联负反馈。知识引习惯上称 R2为平衡电阻。若要获得闭环电压放大倍数,由电压放大倍数定义可得,uRA=—O二一一 F(2)ufuRii式(2)中负号表明:输出电压 uO与输入电压 u的相位总是相反的。若取 RF=R],则u——uOI即输出电压与输入电压大小相等、相位相反,此时,反相比例运算电路称为反相器。说明:(1)在反相比例运算电路中,同相端接地,u+=0,使 u 沁 u=0,相当于反相端也接“地”这个“地”一+常称为“虚地”由于输入信号由反相端输入,“虚地”的存在,使运算电路的输入电阻取决于 R]的大小。考虑到信号源内阻,比不能取得很小,一般应比信号源内阻大。般最大取 A=200〜500。uf(3)集成运放的负载一般由三极管、模拟电路和数字电路组成,为保证输出电压的稳定,其负载电阻一般在 2〜10k0 之间。2.同相比例运算电路输入信号加在集成运放同相输入端的电路称为同相运算电路。图 2(a)是同相比例运算电路。输入信号 uI经电阻R2加到集成运放的同相端,而集成运...
