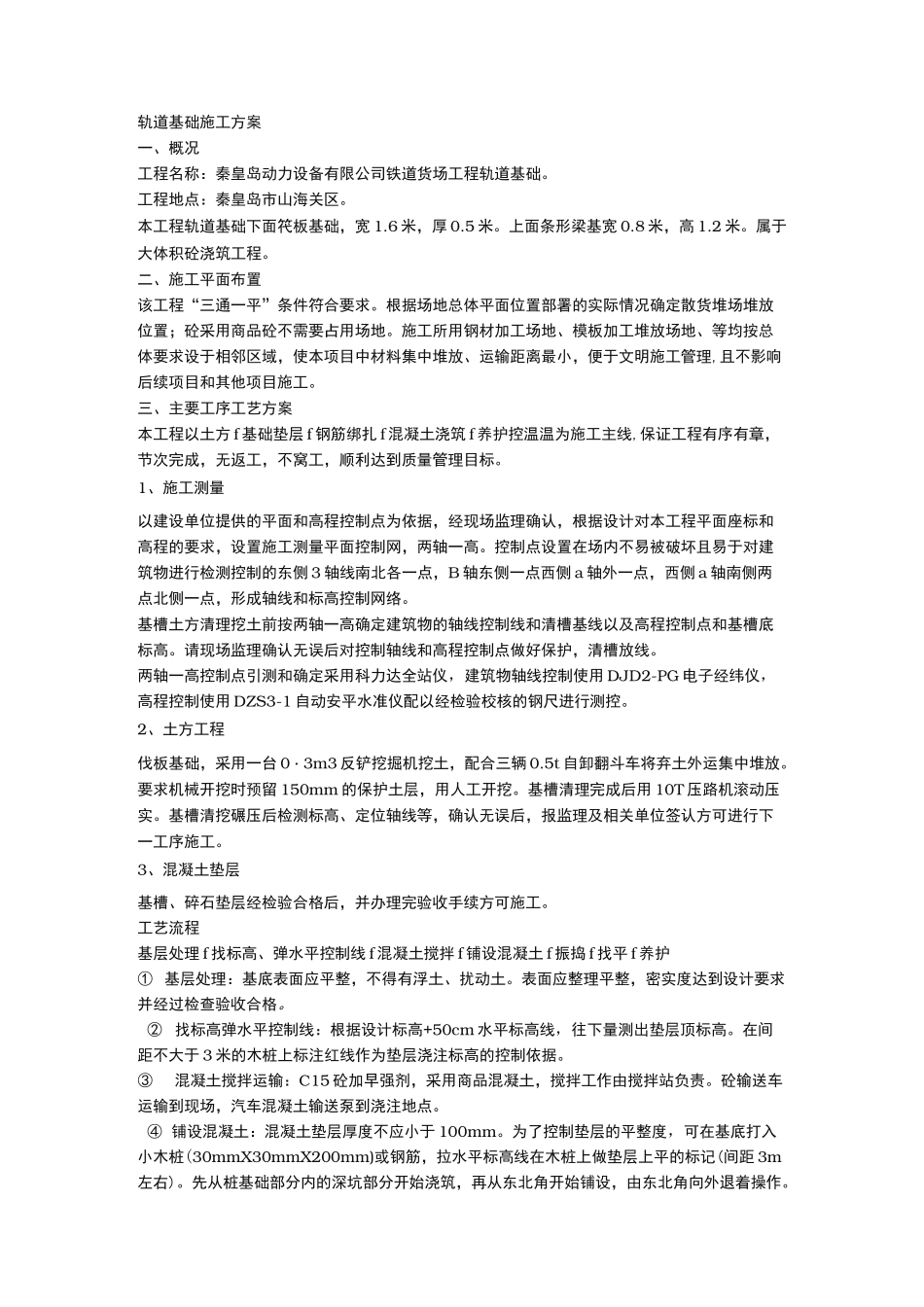

轨道基础施工方案一、概况工程名称:秦皇岛动力设备有限公司铁道货场工程轨道基础。工程地点:秦皇岛市山海关区。本工程轨道基础下面笩板基础,宽 1.6 米,厚 0.5 米。上面条形梁基宽 0.8 米,高 1.2 米。属于大体积砼浇筑工程。二、施工平面布置该工程“三通一平”条件符合要求。根据场地总体平面位置部署的实际情况确定散货堆场堆放位置;砼采用商品砼不需要占用场地。施工所用钢材加工场地、模板加工堆放场地、等均按总体要求设于相邻区域,使本项目中材料集中堆放、运输距离最小,便于文明施工管理,且不影响后续项目和其他项目施工。三、主要工序工艺方案本工程以土方 f 基础垫层 f 钢筋绑扎 f 混凝土浇筑 f 养护控温温为施工主线,保证工程有序有章,节次完成,无返工,不窝工,顺利达到质量管理目标。1、施工测量以建设单位提供的平面和高程控制点为依据,经现场监理确认,根据设计对本工程平面座标和高程的要求,设置施工测量平面控制网,两轴一高。控制点设置在场内不易被破坏且易于对建筑物进行检测控制的东侧 3 轴线南北各一点,B 轴东侧一点西侧 a 轴外一点,西侧 a 轴南侧两点北侧一点,形成轴线和标高控制网络。基槽土方清理挖土前按两轴一高确定建筑物的轴线控制线和清槽基线以及高程控制点和基槽底标高。请现场监理确认无误后对控制轴线和高程控制点做好保护,清槽放线。两轴一高控制点引测和确定采用科力达全站仪,建筑物轴线控制使用 DJD2-PG 电子经纬仪,高程控制使用 DZS3-1 自动安平水准仪配以经检验校核的钢尺进行测控。2、土方工程伐板基础,采用一台 0・3m3 反铲挖掘机挖土,配合三辆 0.5t 自卸翻斗车将弃土外运集中堆放。要求机械开挖时预留 150mm 的保护土层,用人工开挖。基槽清理完成后用 10T 压路机滚动压实。基槽清挖碾压后检测标高、定位轴线等,确认无误后,报监理及相关单位签认方可进行下一工序施工。3、混凝土垫层基槽、碎石垫层经检验合格后,并办理完验收手续方可施工。工艺流程基层处理 f 找标高、弹水平控制线 f 混凝土搅拌 f 铺设混凝土 f 振捣 f 找平 f 养护① 基层处理:基底表面应平整,不得有浮土、扰动土。表面应整理平整,密实度达到设计要求并经过检查验收合格。② 找标高弹水平控制线:根据设计标高+50cm 水平标高线,往下量测出垫层顶标高。在间距不大于 3 米的木桩上标注红线作为垫层浇注标高的控制依据。③混凝土搅拌运输:C15 砼加早强剂...
