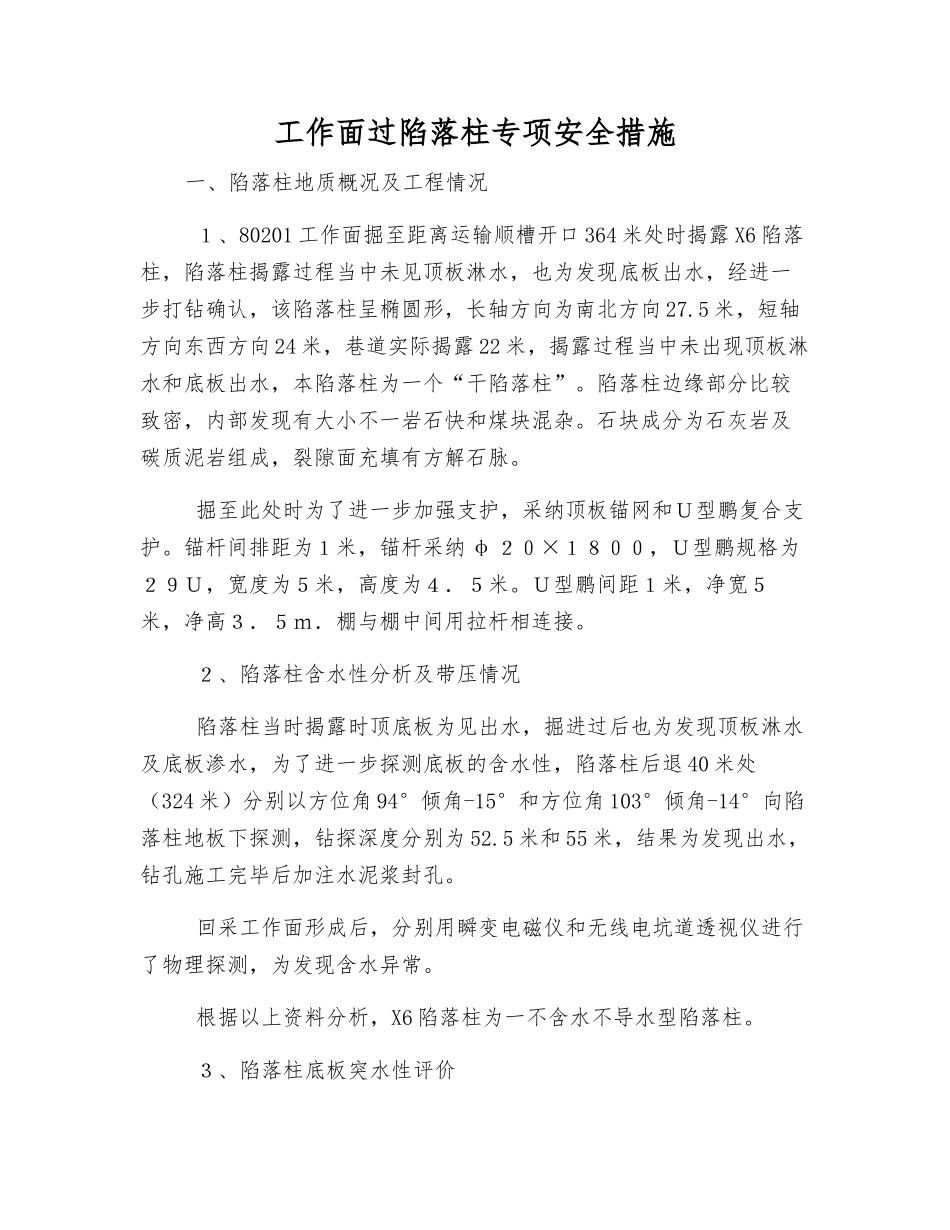

工作面过陷落柱专项安全措施一、陷落柱地质概况及工程情况 １、80201 工作面掘至距离运输顺槽开口 364 米处时揭露 X6 陷落柱，陷落柱揭露过程当中未见顶板淋水，也为发现底板出水，经进一步打钻确认，该陷落柱呈椭圆形，长轴方向为南北方向 27.5 米，短轴方向东西方向 24 米，巷道实际揭露 22 米，揭露过程当中未出现顶板淋水和底板出水，本陷落柱为一个“干陷落柱”。陷落柱边缘部分比较致密，内部发现有大小不一岩石快和煤块混杂。石块成分为石灰岩及碳质泥岩组成，裂隙面充填有方解石脉。 掘至此处时为了进一步加强支护，采纳顶板锚网和Ｕ型鹏复合支护。锚杆间排距为１米，锚杆采纳 φ ２０×１８００，Ｕ型鹏规格为２９Ｕ，宽度为５米，高度为４．５米。Ｕ型鹏间距１米，净宽５米，净高３．５ｍ．棚与棚中间用拉杆相连接。 ２、陷落柱含水性分析及带压情况 陷落柱当时揭露时顶底板为见出水，掘进过后也为发现顶板淋水及底板渗水，为了进一步探测底板的含水性，陷落柱后退 40 米处（324 米）分别以方位角 94°倾角-15°和方位角 103°倾角-14°向陷落柱地板下探测，钻探深度分别为 52.5 米和 55 米，结果为发现出水，钻孔施工完毕后加注水泥浆封孔。 回采工作面形成后，分别用瞬变电磁仪和无线电坑道透视仪进行了物理探测，为发现含水异常。 根据以上资料分析，X6 陷落柱为一不含水不导水型陷落柱。 ３、陷落柱底板突水性评价 根据华北科技学院水害防治讨论所 2025 年 10 月编制《山西柳林聚德 XXXX 有限公司》报告，X6 陷落柱附近的有效隔水层厚度为 55-56米，该处的突水系数为 T=P/M=2.9MPA/55m=0.053,该处为安全开采区。 根据地质报告和柳林其他矿井的地址资料，8#煤底板以下的奥陶系灰岩中，上部的峰峰组厚度为 100 米以上，矿井的富水性为中等至弱，井田内的寨则上深井、王家岭深井的井位均在峰峰组以下的上马家沟组灰岩中，综合以上因素分析，Ｘ６陷落柱底板突水的危险性不大。 二、综采工作面过陷落柱的安全技术措施 １、Ｕ型鹏的超前支护 Ｘ６陷落柱段，采纳Ｕ型棚和锚网复合支护，工作面采至此处时需要对Ｕ型棚进行超前支护，支护方式为单体柱+π 型梁，单体柱规格采纳 DW35-100 型，直径 100，高度为 3.5 米的单体柱，π 型梁长度采纳 3.2 米或 2.6 米，π 型梁顺巷布置，巷道打 3 排，排距为 1.8m 和0.7m, 柱距为 1 米，单体柱之间用拉杆相连， π 型梁顶部用 ...
