常用的电动机的保护措施有哪些

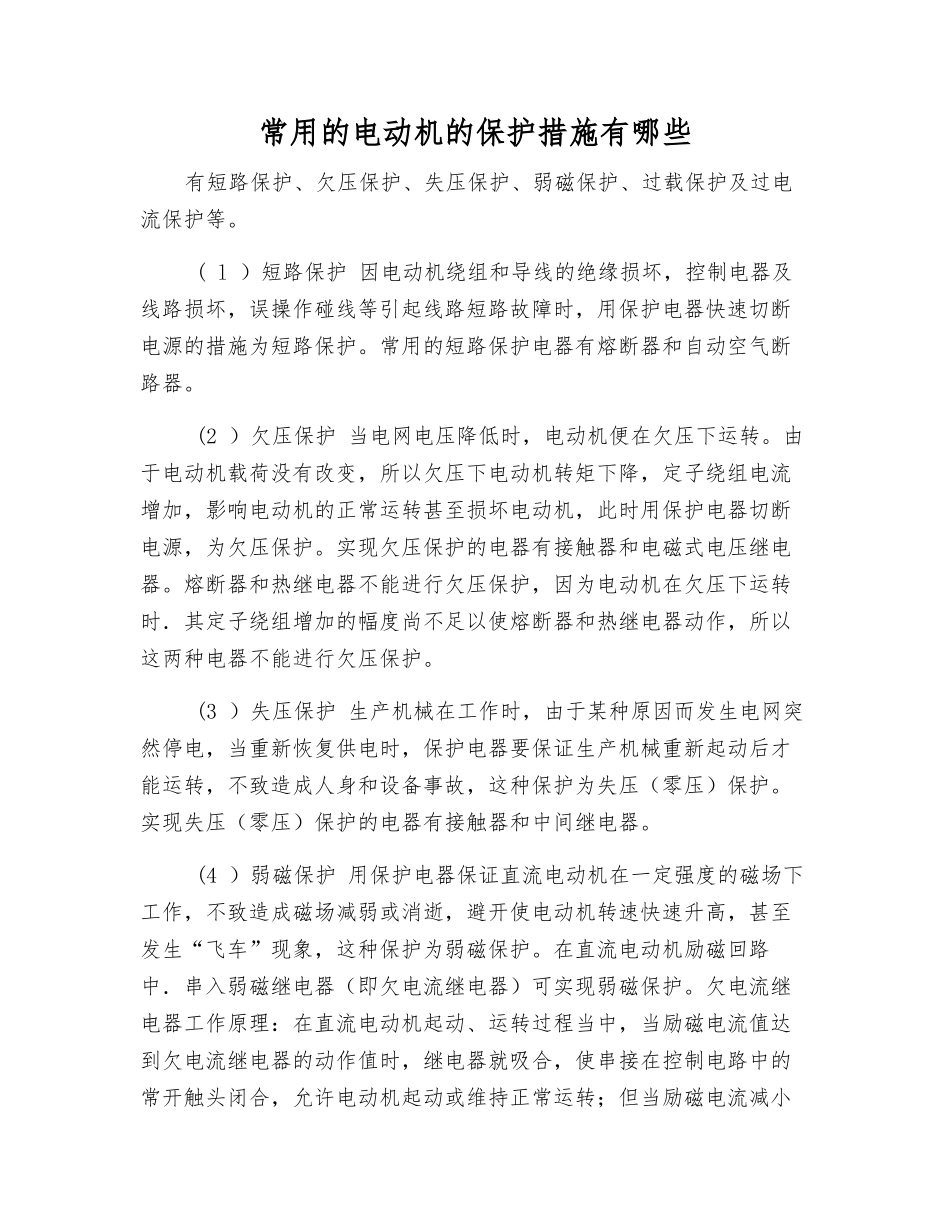

常用的电动机的保护措施有哪些_第1页
1/2

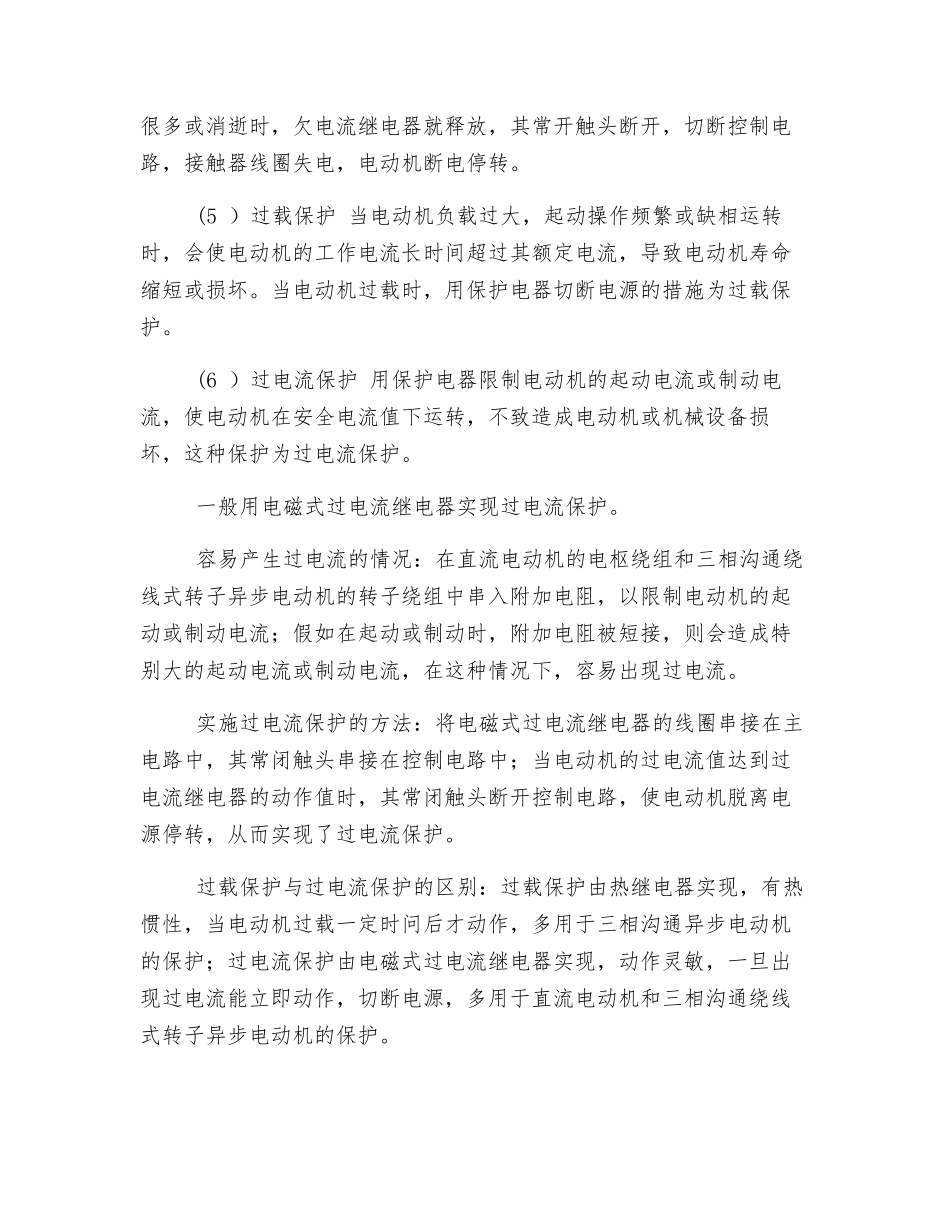

常用的电动机的保护措施有哪些_第2页
2/2
常用的电动机的保护措施有哪些有短路保护、欠压保护、失压保护、弱磁保护、过载保护及过电流保护等。 ( l )短路保护 因电动机绕组和导线的绝缘损坏,控制电器及线路损坏,误操作碰线等引起线路短路故障时,用保护电器快速切断电源的措施为短路保护。常用的短路保护电器有熔断器和自动空气断路器。 (2 )欠压保护 当电网电压降低时,电动机便在欠压下运转。由于电动机载荷没有改变,所以欠压下电动机转矩下降,定子绕组电流增加,影响电动机的正常运转甚至损坏电动机,此时用保护电器切断电源,为欠压保护。实现欠压保护的电器有接触器和电磁式电压继电器。熔断器和热继电器不能进行欠压保护,因为电动机在欠压下运转时.其定子绕组增加的幅度尚不足以使熔断器和热继电器动作,所以这两种电器不能进行欠压保护。 (3 )失压保护 生产机械在工作时,由于某种原因而发生电网突然停电,当重新恢复供电时,保护电器要保证生产机械重新起动后才能运转,不致造成人身和设备事故,这种保护为失压(零压)保护。实现失压(零压)保护的电器有接触器和中间继电器。 (4 )弱磁保护 用保护电器保证直流电动机在一定强度的磁场下工作,不致造成磁场减弱或消逝,避开使电动机转速快速升高,甚至发生“飞车”现象,这种保护为弱磁保护。在直流电动机励磁回路中.串入弱磁继电器(即欠电流继电器)可实现弱磁保护。欠电流继电器工作原理:在直流电动机起动、运转过程当中,当励磁电流值达到欠电流继电器的动作值时,继电器就吸合,使串接在控制电路中的常开触头闭合,允许电动机起动或维持正常运转;但当励磁电流减小很多或消逝时,欠电流继电器就释放,其常开触头断开,切断控制电路,接触器线圈失电,电动机断电停转。 (5 )过载保护 当电动机负载过大,起动操作频繁或缺相运转时,会使电动机的工作电流长时间超过其额定电流,导致电动机寿命缩短或损坏。当电动机过载时,用保护电器切断电源的措施为过载保护。 (6 )过电流保护 用保护电器限制电动机的起动电流或制动电流,使电动机在安全电流值下运转,不致造成电动机或机械设备损坏,这种保护为过电流保护。 一般用电磁式过电流继电器实现过电流保护。 容易产生过电流的情况:在直流电动机的电枢绕组和三相沟通绕线式转子异步电动机的转子绕组中串入附加电阻,以限制电动机的起动或制动电流;假如在起动或制动时,附加电阻被短接,则会造成特别大的起动电流或制动电流,在这种情况下,容...
