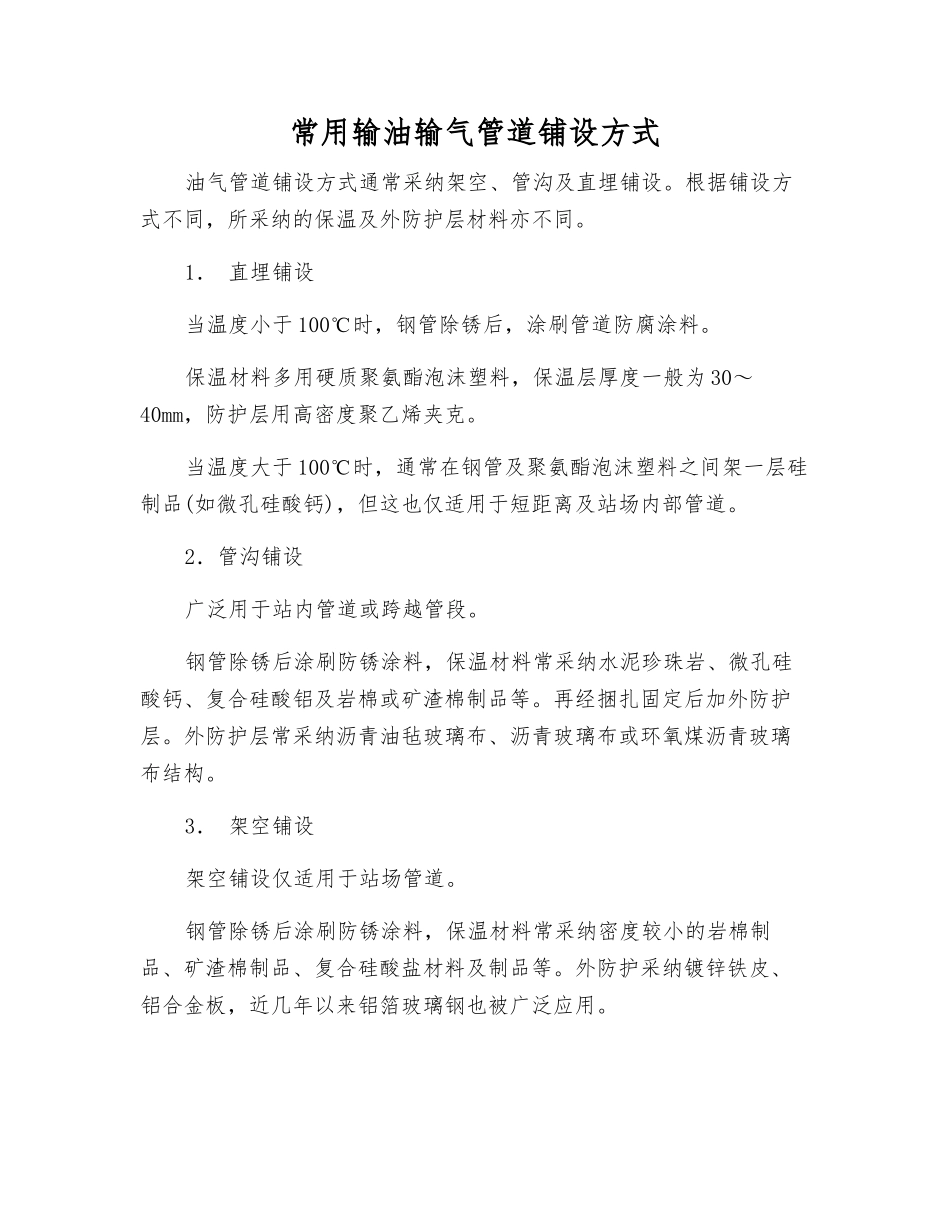

常用输油输气管道铺设方式_第1页
1/2

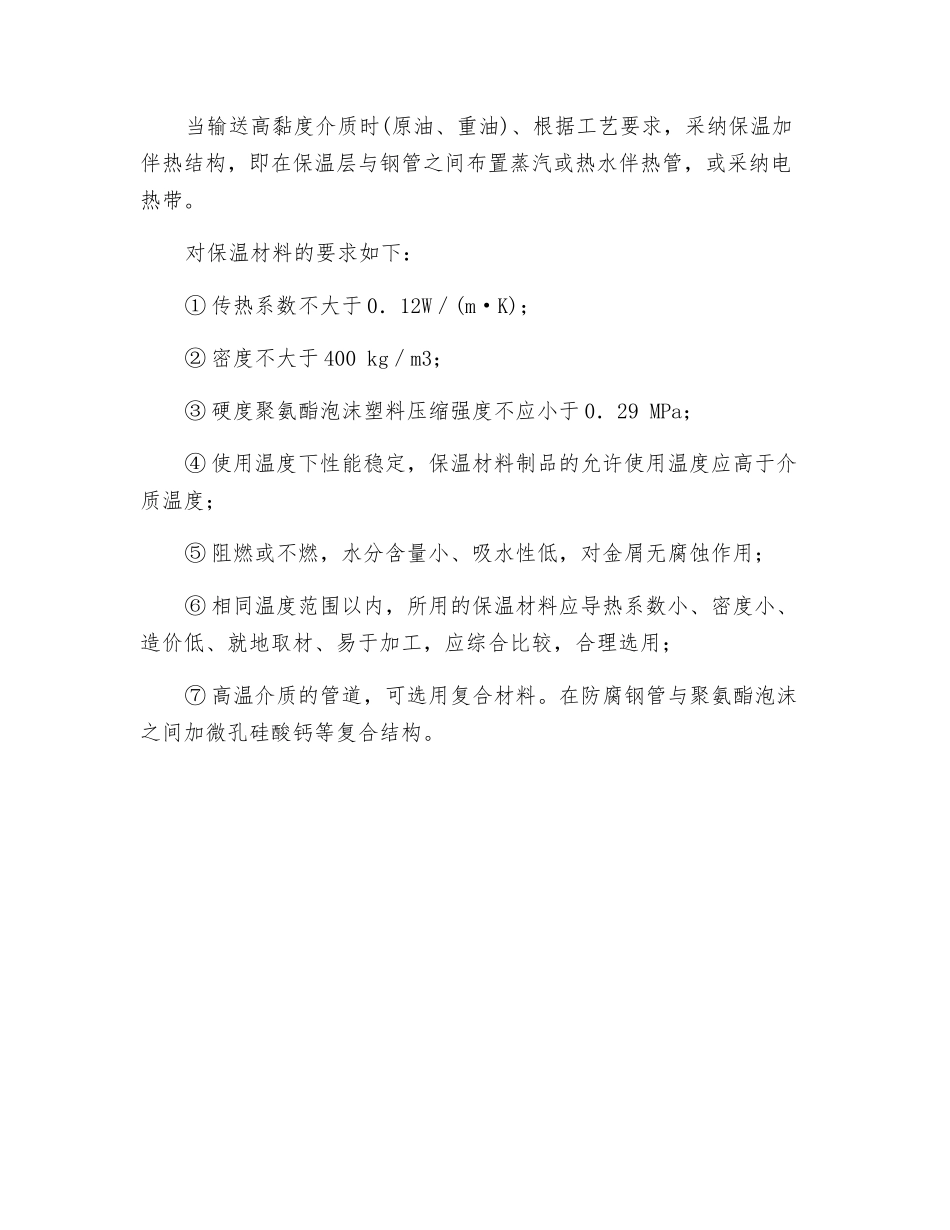

常用输油输气管道铺设方式_第2页
2/2
常用输油输气管道铺设方式油气管道铺设方式通常采纳架空、管沟及直埋铺设。根据铺设方式不同,所采纳的保温及外防护层材料亦不同。1. 直埋铺设当温度小于 100℃时,钢管除锈后,涂刷管道防腐涂料。保温材料多用硬质聚氨酯泡沫塑料,保温层厚度一般为 30~40mm,防护层用高密度聚乙烯夹克。当温度大于 100℃时,通常在钢管及聚氨酯泡沫塑料之间架一层硅制品(如微孔硅酸钙),但这也仅适用于短距离及站场内部管道。2.管沟铺设广泛用于站内管道或跨越管段。钢管除锈后涂刷防锈涂料,保温材料常采纳水泥珍珠岩、微孔硅酸钙、复合硅酸铝及岩棉或矿渣棉制品等。再经捆扎固定后加外防护层。外防护层常采纳沥青油毡玻璃布、沥青玻璃布或环氧煤沥青玻璃布结构。3. 架空铺设架空铺设仅适用于站场管道。钢管除锈后涂刷防锈涂料,保温材料常采纳密度较小的岩棉制品、矿渣棉制品、复合硅酸盐材料及制品等。外防护采纳镀锌铁皮、铝合金板,近几年以来铝箔玻璃钢也被广泛应用。当输送高黏度介质时(原油、重油)、根据工艺要求,采纳保温加伴热结构,即在保温层与钢管之间布置蒸汽或热水伴热管,或采纳电热带。对保温材料的要求如下:① 传热系数不大于 0.12W/(m·K);② 密度不大于 400 kg/m3;③ 硬度聚氨酯泡沫塑料压缩强度不应小于 0.29 MPa;④ 使用温度下性能稳定,保温材料制品的允许使用温度应高于介质温度;⑤ 阻燃或不燃,水分含量小、吸水性低,对金屑无腐蚀作用;⑥ 相同温度范围以内,所用的保温材料应导热系数小、密度小、造价低、就地取材、易于加工,应综合比较,合理选用;⑦ 高温介质的管道,可选用复合材料。在防腐钢管与聚氨酯泡沫之间加微孔硅酸钙等复合结构。
