建筑电器防雷接地装置

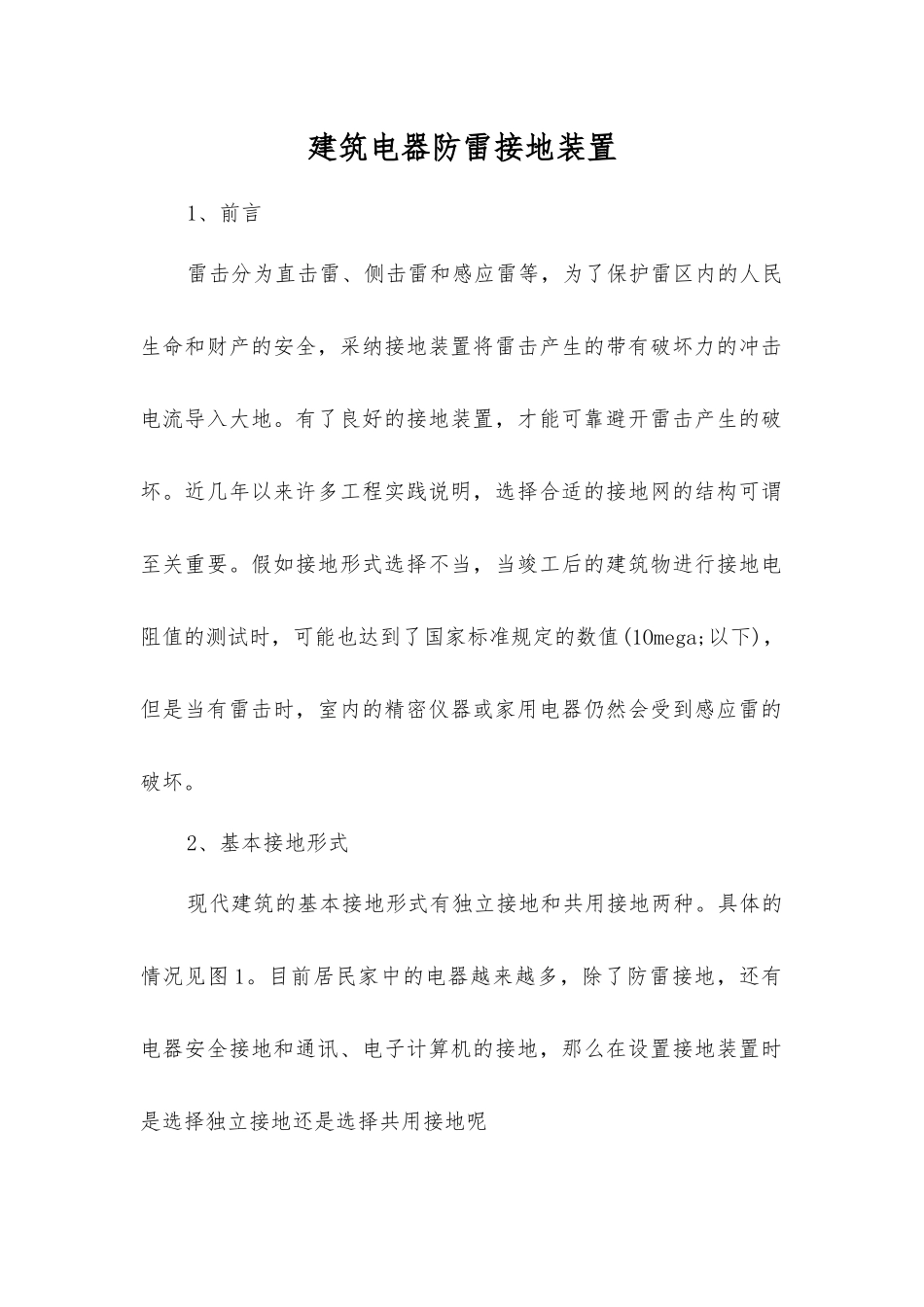

建筑电器防雷接地装置_第1页
1/5

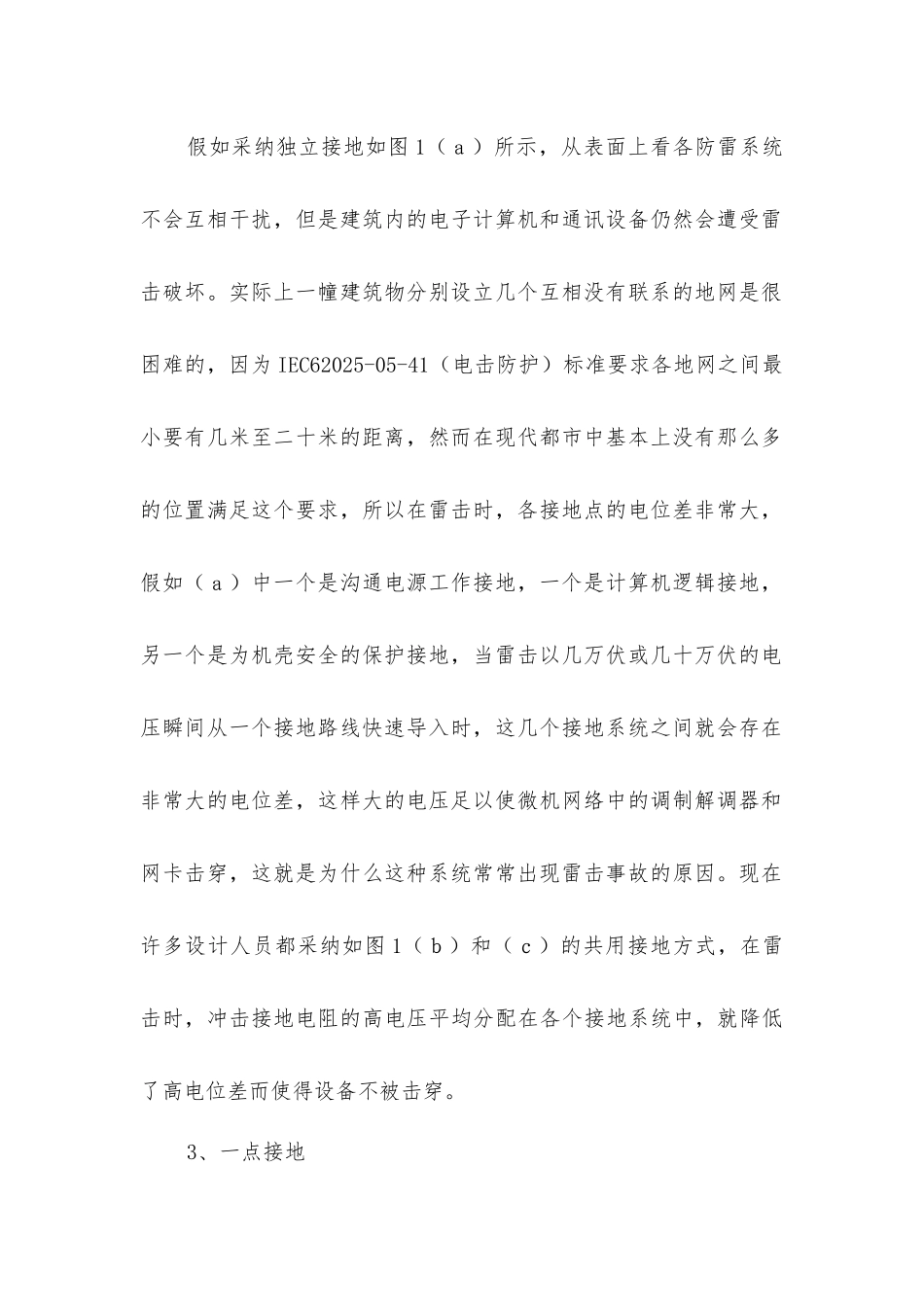

建筑电器防雷接地装置_第2页
2/5

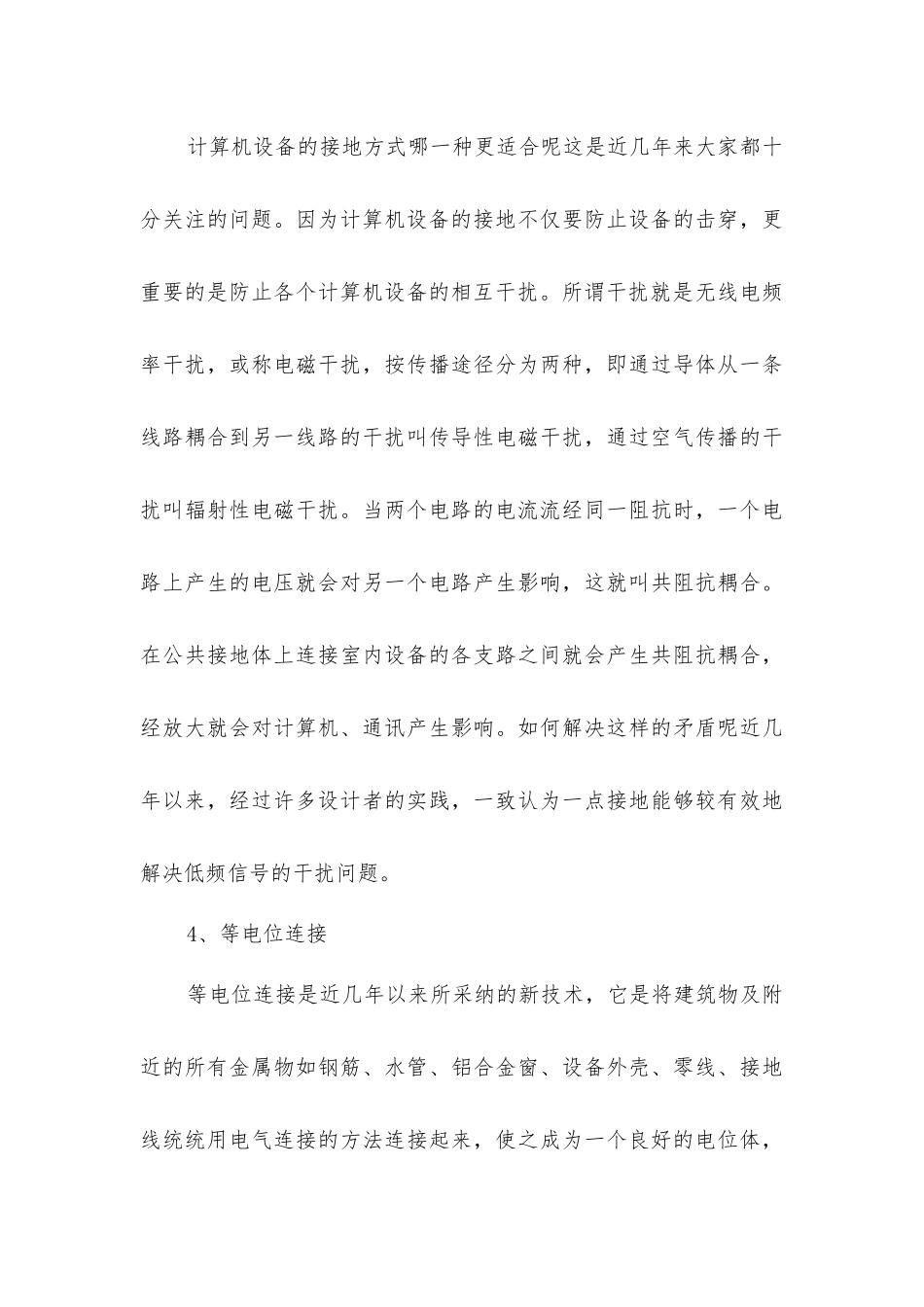

建筑电器防雷接地装置_第3页
3/5
建筑电器防雷接地装置1、前言雷击分为直击雷、侧击雷和感应雷等,为了保护雷区内的人民生命和财产的安全,采纳接地装置将雷击产生的带有破坏力的冲击电流导入大地。有了良好的接地装置,才能可靠避开雷击产生的破坏。近几年以来许多工程实践说明,选择合适的接地网的结构可谓至关重要。假如接地形式选择不当,当竣工后的建筑物进行接地电阻值的测试时,可能也达到了国家标准规定的数值(1Omega;以下),但是当有雷击时,室内的精密仪器或家用电器仍然会受到感应雷的破坏。2、基本接地形式现代建筑的基本接地形式有独立接地和共用接地两种。具体的情况见图 1。目前居民家中的电器越来越多,除了防雷接地,还有电器安全接地和通讯、电子计算机的接地,那么在设置接地装置时是选择独立接地还是选择共用接地呢假如采纳独立接地如图 1(a)所示,从表面上看各防雷系统不会互相干扰,但是建筑内的电子计算机和通讯设备仍然会遭受雷击破坏。实际上一幢建筑物分别设立几个互相没有联系的地网是很困难的,因为 IEC62025-05-41(电击防护)标准要求各地网之间最小要有几米至二十米的距离,然而在现代都市中基本上没有那么多的位置满足这个要求,所以在雷击时,各接地点的电位差非常大,假如(a)中一个是沟通电源工作接地,一个是计算机逻辑接地,另一个是为机壳安全的保护接地,当雷击以几万伏或几十万伏的电压瞬间从一个接地路线快速导入时,这几个接地系统之间就会存在非常大的电位差,这样大的电压足以使微机网络中的调制解调器和网卡击穿,这就是为什么这种系统常常出现雷击事故的原因。现在许多设计人员都采纳如图 1(b)和(c)的共用接地方式,在雷击时,冲击接地电阻的高电压平均分配在各个接地系统中,就降低了高电位差而使得设备不被击穿。3、一点接地计算机设备的接地方式哪一种更适合呢这是近几年来大家都十分关注的问题。因为计算机设备的接地不仅要防止设备的击穿,更重要的是防止各个计算机设备的相互干扰。所谓干扰就是无线电频率干扰,或称电磁干扰,按传播途径分为两种,即通过导体从一条线路耦合到另一线路的干扰叫传导性电磁干扰,通过空气传播的干扰叫辐射性电磁干扰。当两个电路的电流流经同一阻抗时,一个电路上产生的电压就会对另一个电路产生影响,这就叫共阻抗耦合。在公共接地体上连接室内设备的各支路之间就会产生共阻抗耦合,经放大就会对计算机、通讯产生影响。如何解决这样的矛盾呢近几年以来,经过许多设计者的实践,...
